Name: Schneider Electric XPSMCMER0008 XPSMCMER0008 Überwachungsrelais Anzahl Relais-Ausgänge: 8
Brand: Schneider Electric
SKU: 3756139
Availability: BackOrder

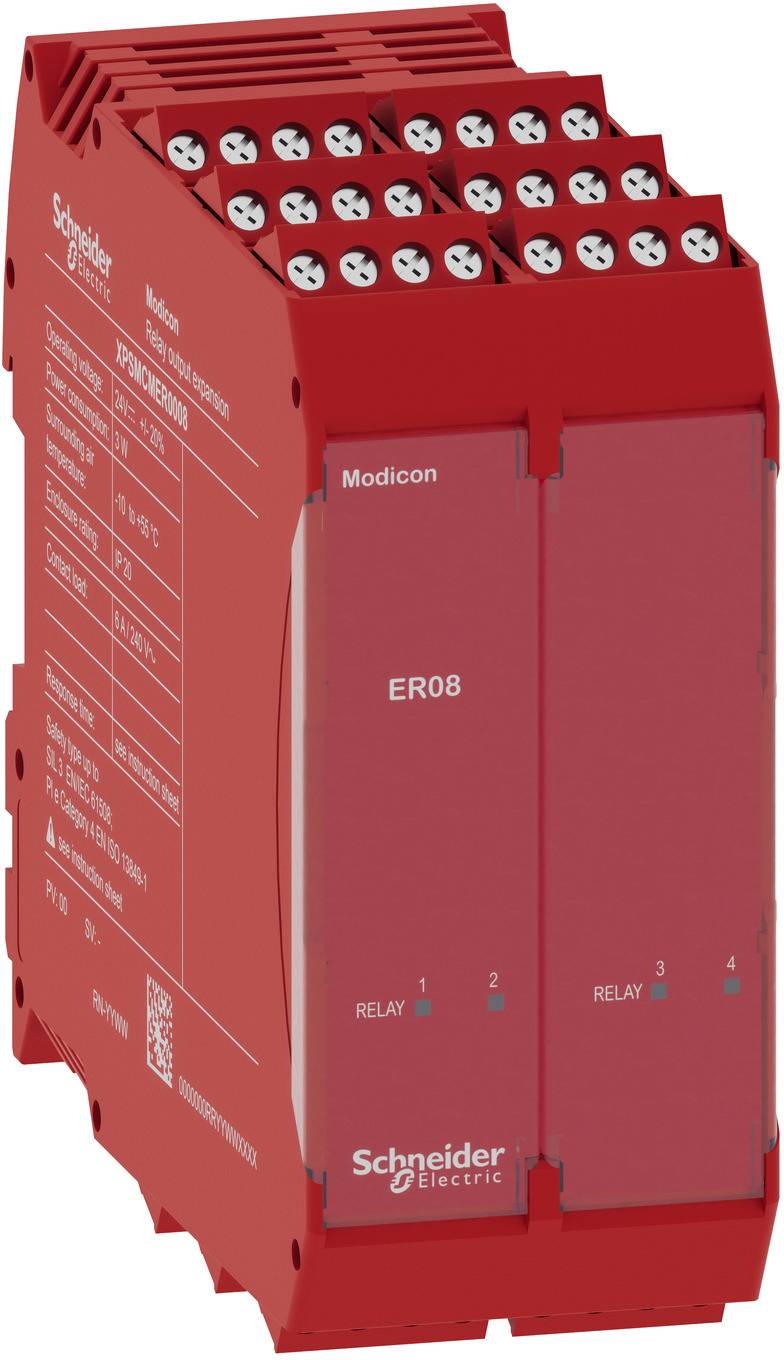

Rotes Schneider Electric ER08 Relaismodul mit Schraubklemmen, in einer produktstylisierten Ansicht dargestellt.

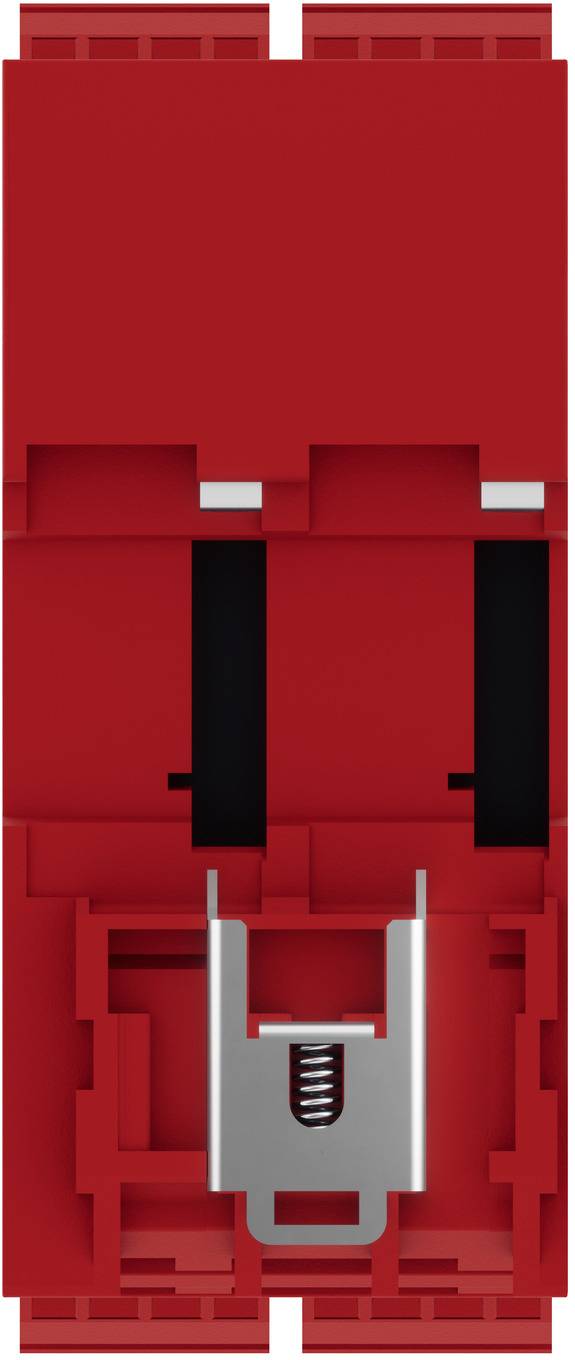

Vorderansicht einer roten kunststoffgebundenen elektronischen Komponente mit zwei schwarzen vertikalen Schlitzen und einem zentralen silbernen Federkontakt.

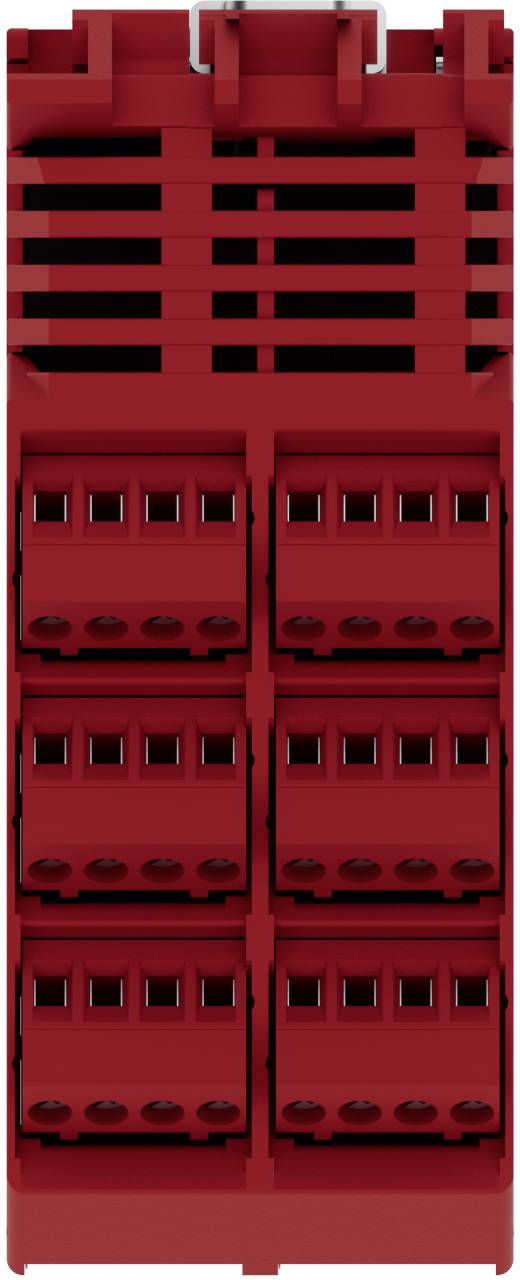

Roter Stromverbindungsblock mit mehreren Anschlussplätzen und Verriegelungsfunktionen, frontal betrachtet.

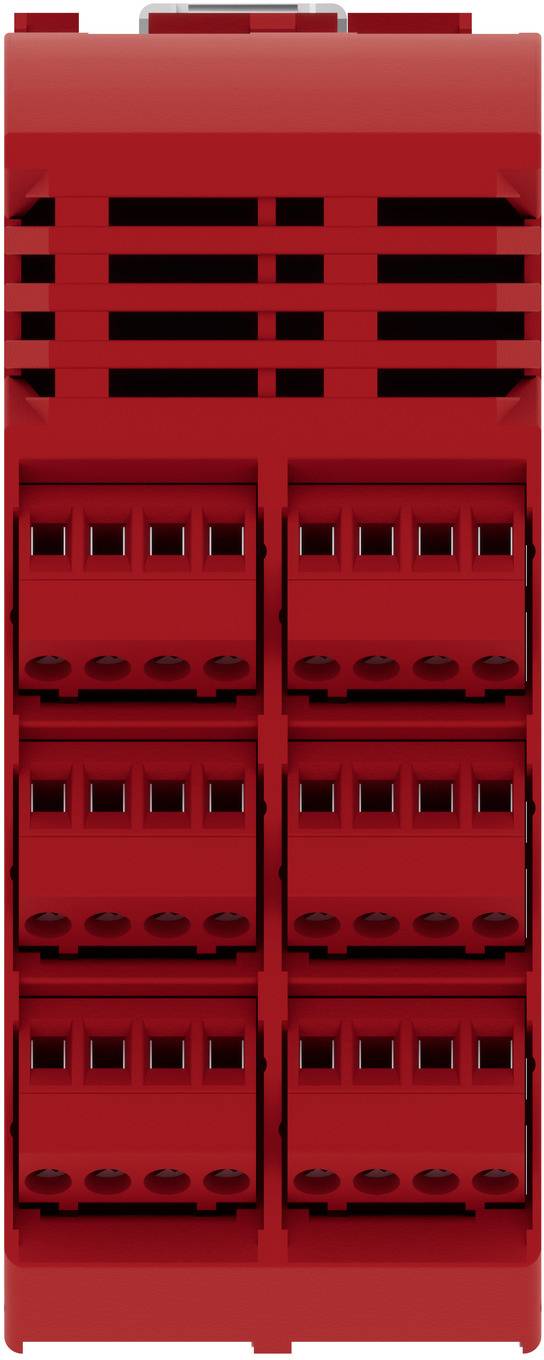

Rotes LEGO-ähnliches Elektronikmodul mit belüftetem Ober- und Frontblende, zeigt sechs übereinander gestapelte Steckverbinderabschnitte und kleine Indikatoröffnungen.

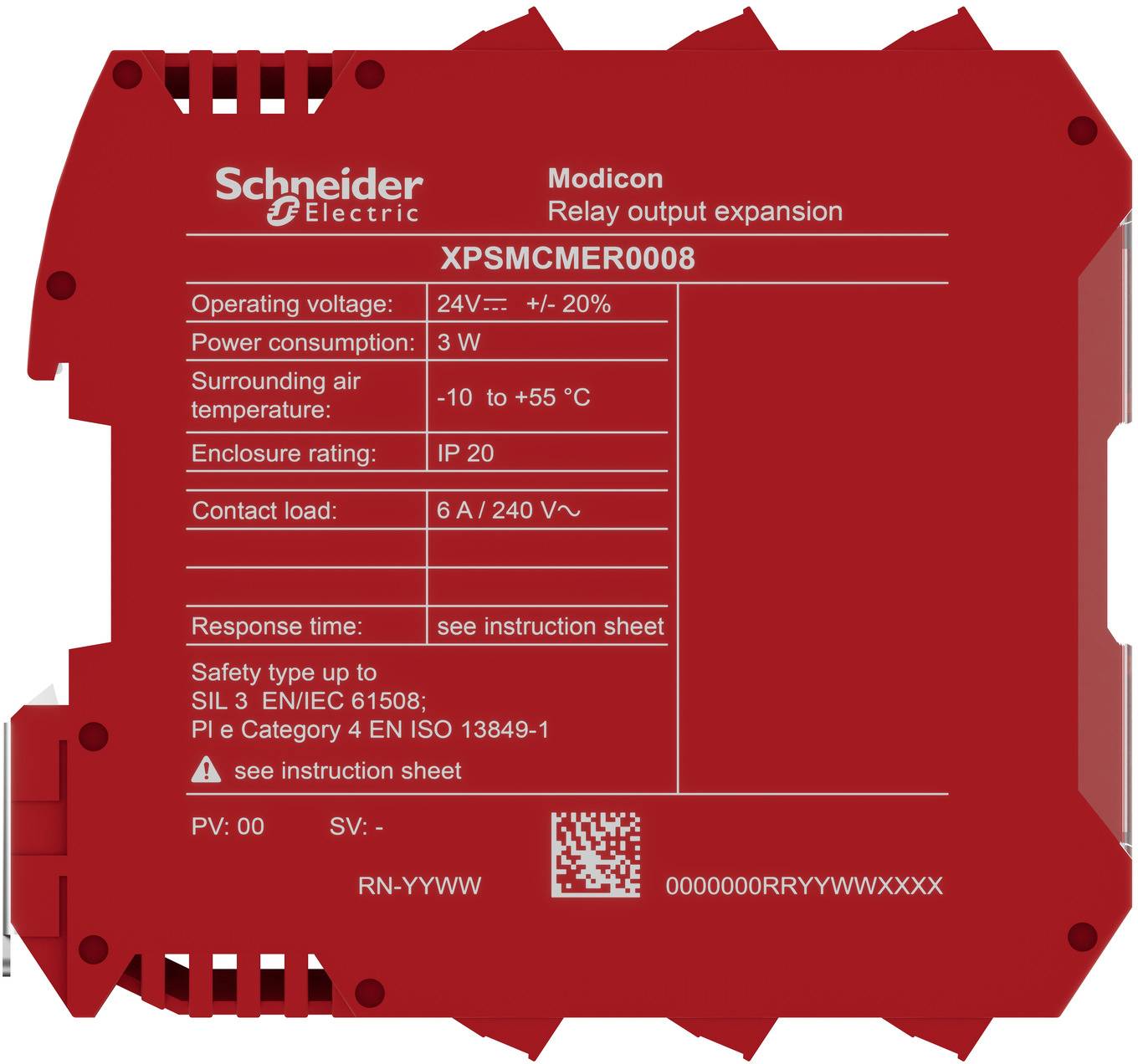

Rotes Schneider Electric Modicon Relaisausgang-Erweiterungsmodul mit der Bezeichnung XPSMCMER008 mit Spezifikationen einschließlich 24V-Versorgung, IP20, 6A/240V-Kontaktbelastung und Sicherheitsbewertungen.

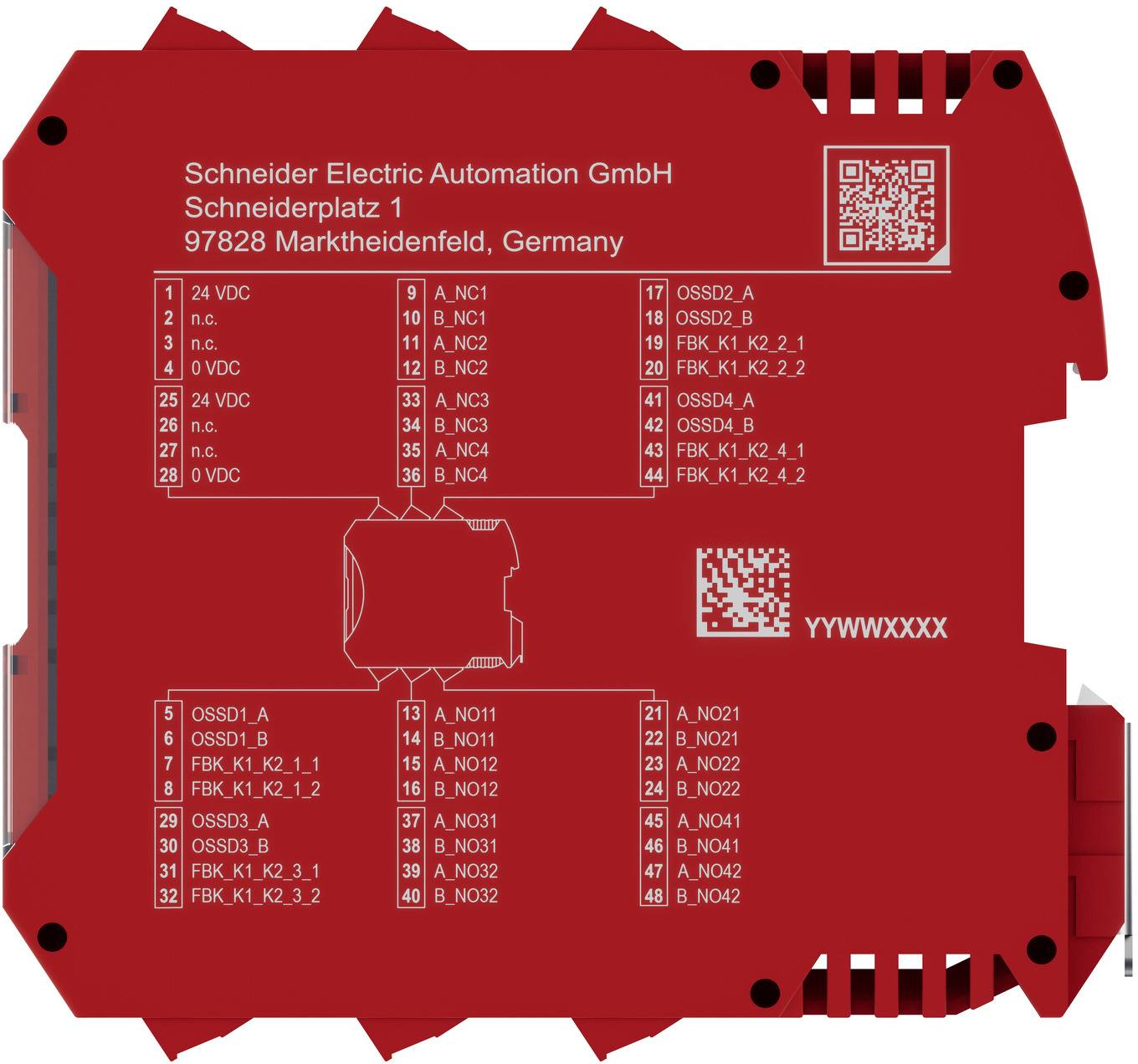

Schneider Electric XPSMCMER0008 XPSMCMER0008 Überwachungsrelais Anzahl Relais-Ausgänge: 8-5

1/6

Produkt-Art

Überwachungsrelais

Anzahl Relais-Ausgänge

Typ

XPSMCMER0008

Abm.

(B x H x T) 45 x 108 x 114.5 mm

Breite

45 mm

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 369.95 / Stück)

CHF 445.95

-17 %

CHF 369.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 8
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 8
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
Ausführung des elektrischen Anschlusses: Schraubanschluss
Auswertung der Eingänge: sonstige
Bemessungsschaltstrom: 6 A
Betriebsspannung DC: 24-24 V
Geeignet zur Überwachung von Magnetschaltern: nein
Geeignet zur Überwachung von NOT-AUS-Kreisen: nein
Geeignet zur Überwachung von Näherungsschaltern: nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein
Geeignet zur Überwachung von Positionsschaltern: nein
Geeignet zur Überwachung von taktilen Sensoren: nein
Geeignet zur Überwachung von Ventilen: nein
Leistungsaufnahme: 3 W
Mit abnehmbaren Klemmen: ja
Mit Mutingfunktion: nein
Mit Rückführkreis: nein
Mit Starteingang: nein
Mit TÜV-Zulassung: ja
Mit Zulassung für BG BIA: nein
Mit Zulassung nach UL: ja
Performance Level nach EN ISO 13849-1: Level e
Rückfallverzögerung: 0.012-0.012 s
Sicherheitstyp nach IEC 61496-1: 4
SIL nach IEC 61508: 3
Spannungsart der Betriebsspannung: DC
Spannungsart der Versorgungsspannung: DC
Steuerspannung 1: 24-24 V
Steuerspannungsart 1: AC/DC
Stoppkategorie nach IEC 60204: 0 + 1
Tragschienenmontage möglich: ja
Versorgungsspannung DC: 24-24 V

Typ: XPSMCMER0008

Produkt-Art: Überwachungsrelais

Anzahl Relais-Ausgänge: 8

Abm.: (B x H x T) 45 x 108 x 114.5 mm

Breite: 45 mm

Höhe: 108 mm

Tiefe: 114.5 mm

Ausführung: Erweiterungsgerät

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3756139 Schneider Electric XPSMCMER0008 XPSMCMER0008 Überwachungsrelais Anzahl Relais-Ausgänge: 8

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3756139 Schneider Electric XPSMCMER0008 XPSMCMER0008 Überwachungsrelais Anzahl Relais-Ausgänge: 8

Beschreibung

Mit dem Modicon modularer Sicherheitscontroller XPSMCM lassen sich Sicherheitsanwendungen einfach konfigurieren und das System mit Modulen entsprechend der Anwendung flexibel erweitern. Dieses Erweiterungsmodul stellt 4 sicheren Relais-Gruppenausgängen bereit. Eine Relaisgruppe besteht jeweils aus 2 Relaisschliessern und 1 Relaisöffner, die von 2 OSSD-Ausgängen sicher angesteuert wird. Vier Rückführkreise (EDM) sind vorhanden. Diesem Modul liegt kein Rückwand-Busstecker bei, da er nicht benötigt wird. Das Modul verfügt über abziehbare Schraubklemmen und hat eine Baubreite von 45 mm. Dieses Erweiterungsmodul ist mit allen CPU-Versionen verwendbar.
