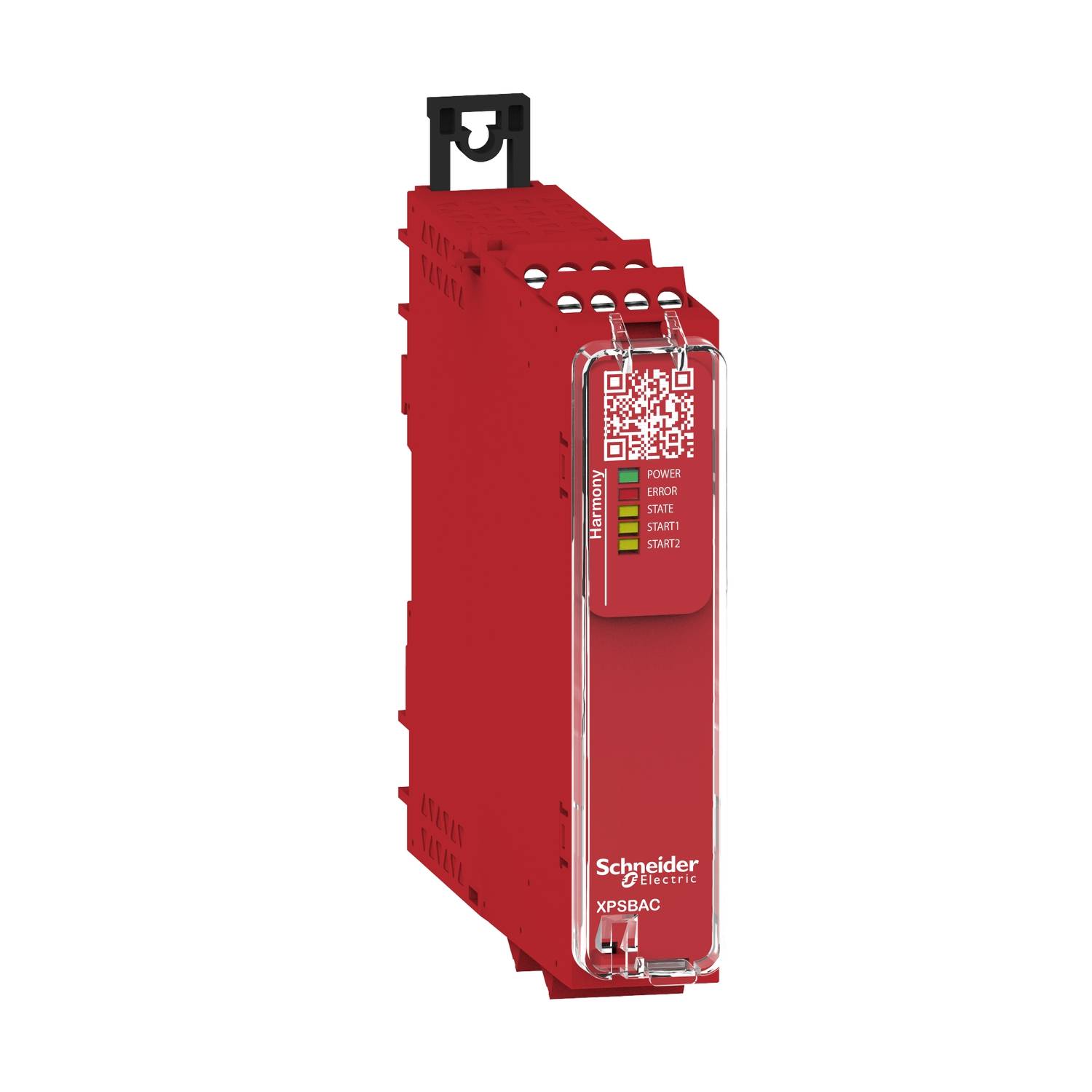

Name: Schneider Electric XPSBAC34AP Sicherheitsmodul Anzahl Relais-Ausgänge: 6
Brand: Schneider Electric
SKU: 2915279
Availability: BackOrder

Produkt-Art

Sicherheitsmodul

Anzahl Relais-Ausgänge

Typ

XPSBAC34AP

Ausgänge

4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte

Abm.

(L x B x H) 120 x 22.5 x 100 mm

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 101.95 / Stück)

CHF 119.95

-15 %

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sicherheitsrelais, Harmony XPSB, 1Funktion, 1Kreis, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Schraub

Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, DC, 48..240 V, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Ausführung: GrundgerätTragschienenmontage möglich: jaMit abnehmbaren Klemmen: jaAusführung des elektrischen Anschlusses: SchraubanschlussSpannungsart der Versorgungsspannung: DCVersorgungsspannung bei AC 50 Hz: 48..240 VVersorgungsspannung bei AC 60 Hz: 48..240 VVersorgungsspannung bei DC: 24 VGeeignet zur Überwachung von Positionsschaltern: jaGeeignet zur Überwachung von NOT-AUS-Kreisen: jaGeeignet zur Überwachung von Ventilen: neinGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: neinGeeignet zur Überwachung von taktilen Sensoren: neinGeeignet zur Überwachung von Magnetschaltern: neinGeeignet zur Überwachung von Näherungsschaltern: neinAuswertung der Eingänge: zweikanaligLeistungsaufnahme: 1,1 WMit Starteingang: jaMit Mutingfunktion: neinMit Rückführkreis: jaSteuerspannungsart 1: DCSteuerspannung 1: 24 VSteuerspannungsart 2: DCSteuerspannung 2: 24 VAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 5Spannungsart der Betriebsspannung: DCBetriebsspannung bei DC: 24 VBemessungsschaltstrom: 1,1 ASicherheitstyp nach IEC 61496-1: 4Stoppkategorie nach IEC 60204: 0Performance Level nach EN ISO 13849-1: Level eSIL nach IEC 61508: 3Mit Zulassung für BG BIA: neinMit Zulassung nach UL: neinBreite: 22,5 mmHöhe: 100 mmTiefe: 120 mmMit TÜV-Zulassung: jaVerpackungseinheit: 1 StückMaße (cm): 155 × 135 × 65Bruttogewicht: 0,315 kg, Nettogewicht: 0,315 kgECLASS 7: Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen (27371819)

Typ: XPSBAC34AP

Produkt-Art: Sicherheitsmodul

Anzahl Relais-Ausgänge: 6

Ausgänge: 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte

Abm.: (L x B x H) 120 x 22.5 x 100 mm

Gewicht: 0.3050 kg

Breite: 22.5 mm

Höhe: 100 mm

Länge: 120 mm

Tiefe: 120 mm

: IP20

Anschluss: Schraubklemmen

: 22.5

: Grundgerät

: 100 mm

: 120 mm

: FALSE

: TRUE

: TRUE

: TRUE

: 5

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: Schraubanschluss

: TRUE

: FALSE

: 4

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: FALSE

: Level e

: 0

: AC/DC

: zweikanalig

: 3

: TRUE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2915279 Schneider Electric XPSBAC34AP Sicherheitsmodul Anzahl Relais-Ausgänge: 6

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2915279 Schneider Electric XPSBAC34AP Sicherheitsmodul Anzahl Relais-Ausgänge: 6

Information

Information 2915279 Schneider Electric XPSBAC34AP Sicherheitsmodul Anzahl Relais-Ausgänge: 6

Beschreibung

Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Dabei stehen klassische Funktionen und einfache Bedienbarkeit mit vielen Schaltkontakten im Vordergrund. Es läßt sich ohne Einstellung direkt betreiben und verfügt über eine realisierbare Sicherheitsfunktion. Dazu werden die mechanischen Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions- oder Seilzugschaltern in den Versorgungskreis des Sicherheitsrelais eingebunden. Somit kann die Sicherheitsfunktion in ein- oder zweikanaliger (redundanter) Ausführung realisiert werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz.
