Name: Schneider Electric XB5AS84425 Not-Aus/Not-Halt-Schalter 30/22 mm 1 Öffner IP66 1 St. Piece
Brand: Schneider Electric
SKU: 3757289
Availability: BackOrder

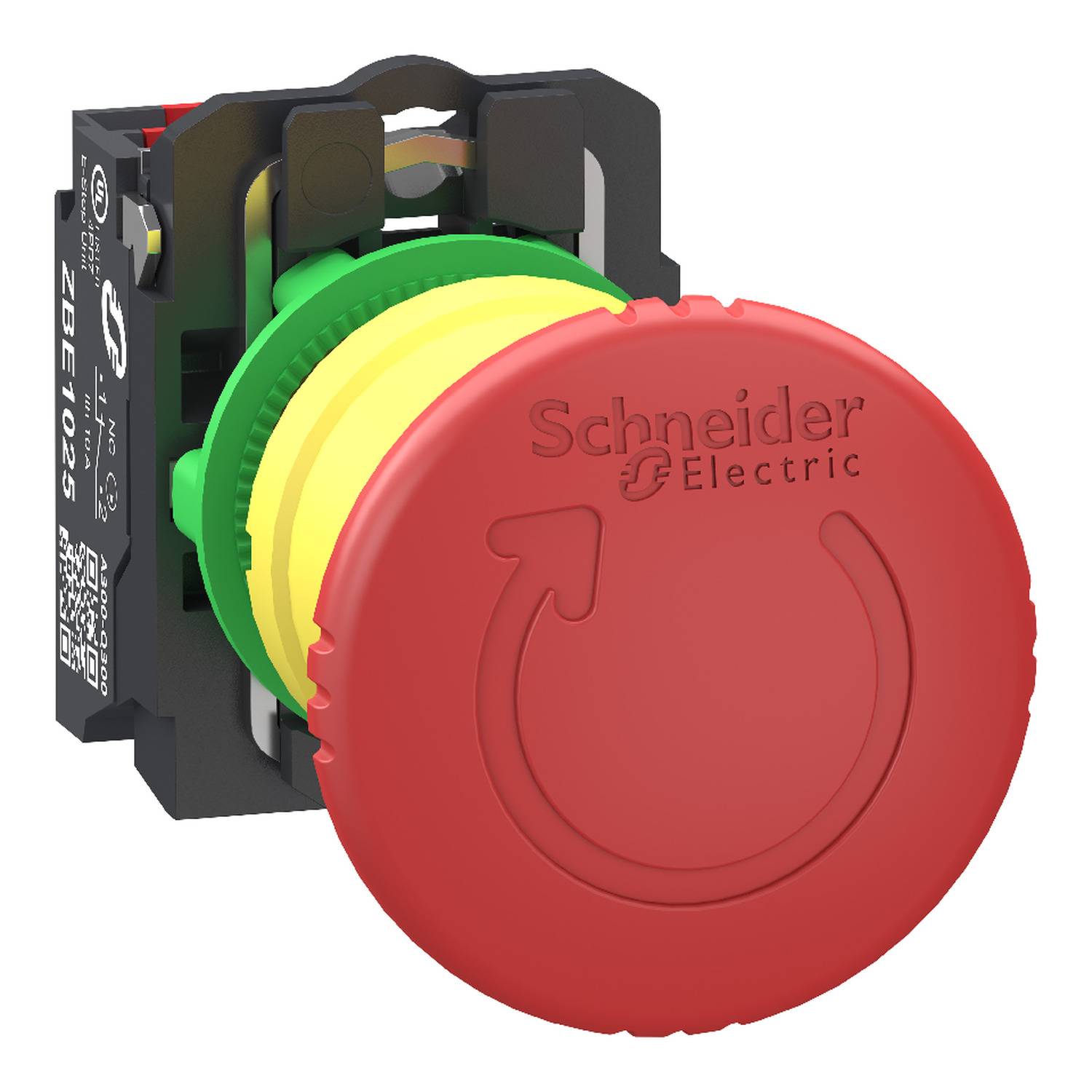

Nahaufnahme eines roten Schneider Electric-Druckschalters mit grünem und gelbem gestapeltem Kragen, angezeigt auf einer schwarzen Montagebasis.

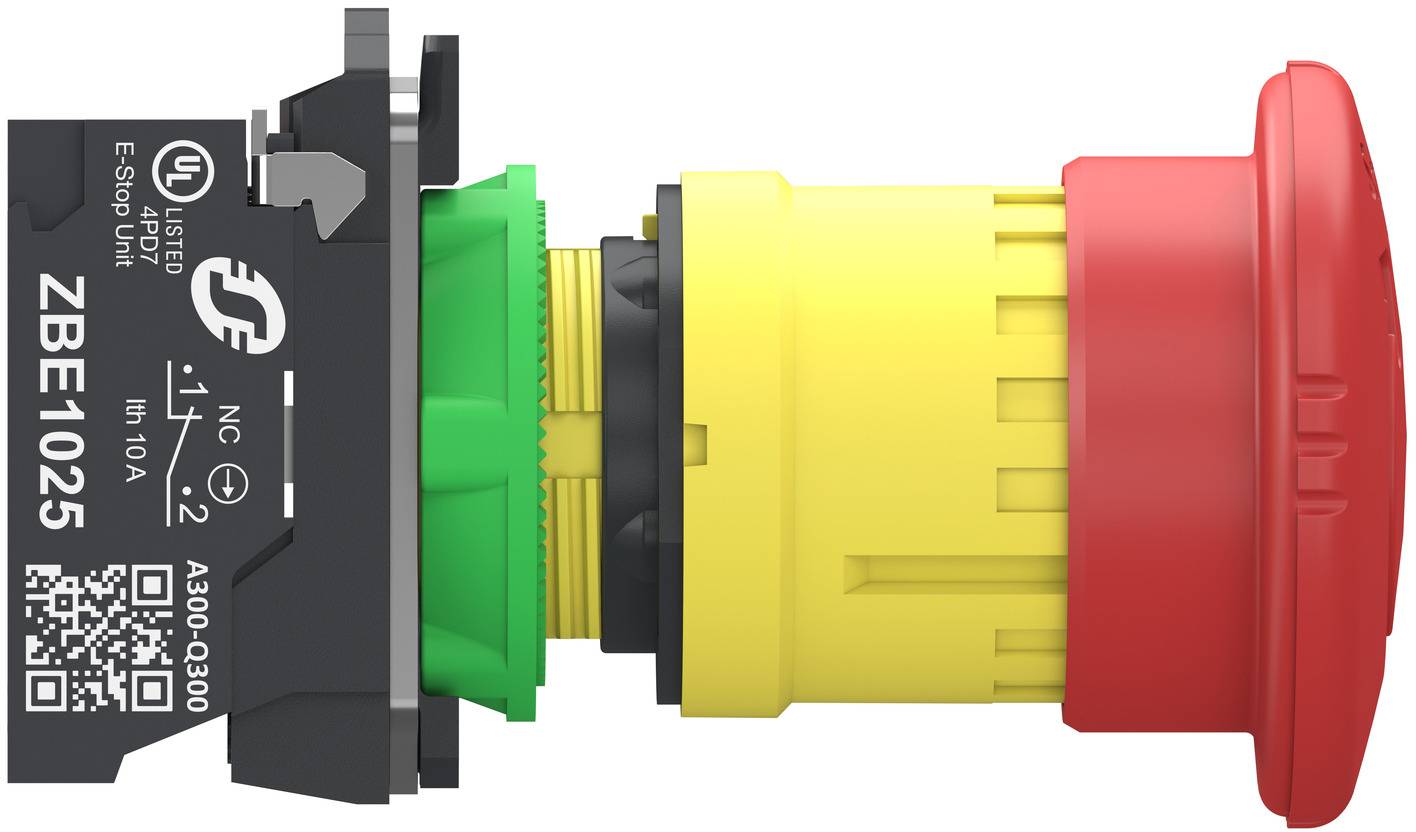

Roter Notaus-Druckknopfschalter mit gelbem und grünem Sockel, in Seitenansicht auf weißem Hintergrund dargestellt.

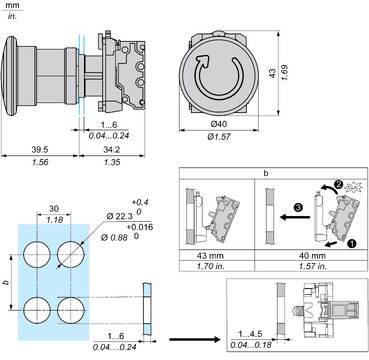

Technische Maßzeichnung eines zylindrischen Steckverbinderbauteils mit Vorder-, Seiten- und Montagenansichten, die Abmessungen in mm und Zoll sowie Montagerichtungspfeile zeigen.

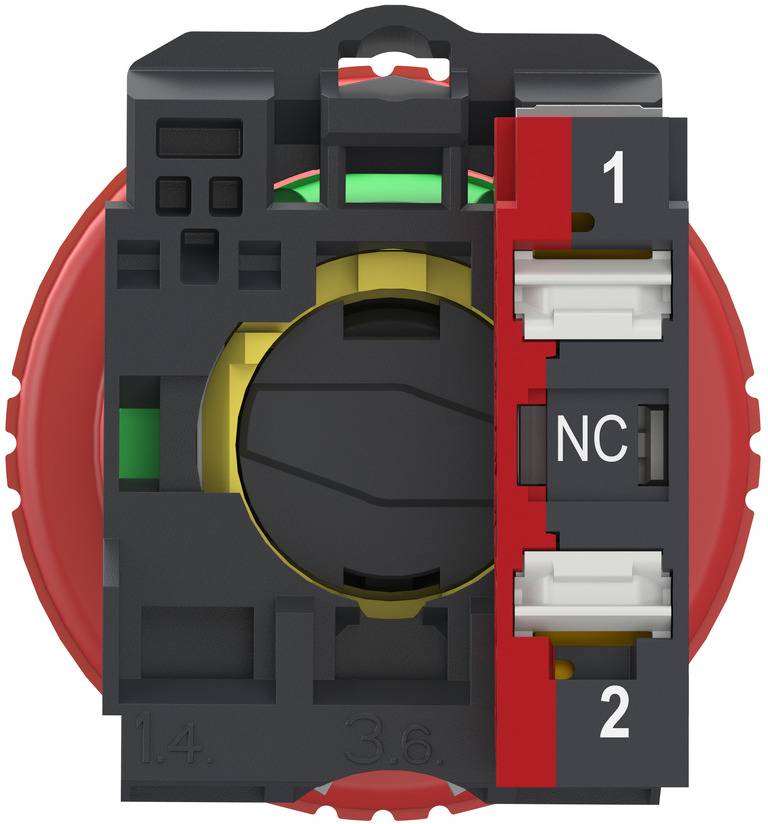

Nahaufnahme eines schwarz-roten elektrischen Schaltkontaktblocks mit Anschlüssen mit den Bezeichnungen 1, NC und 2.

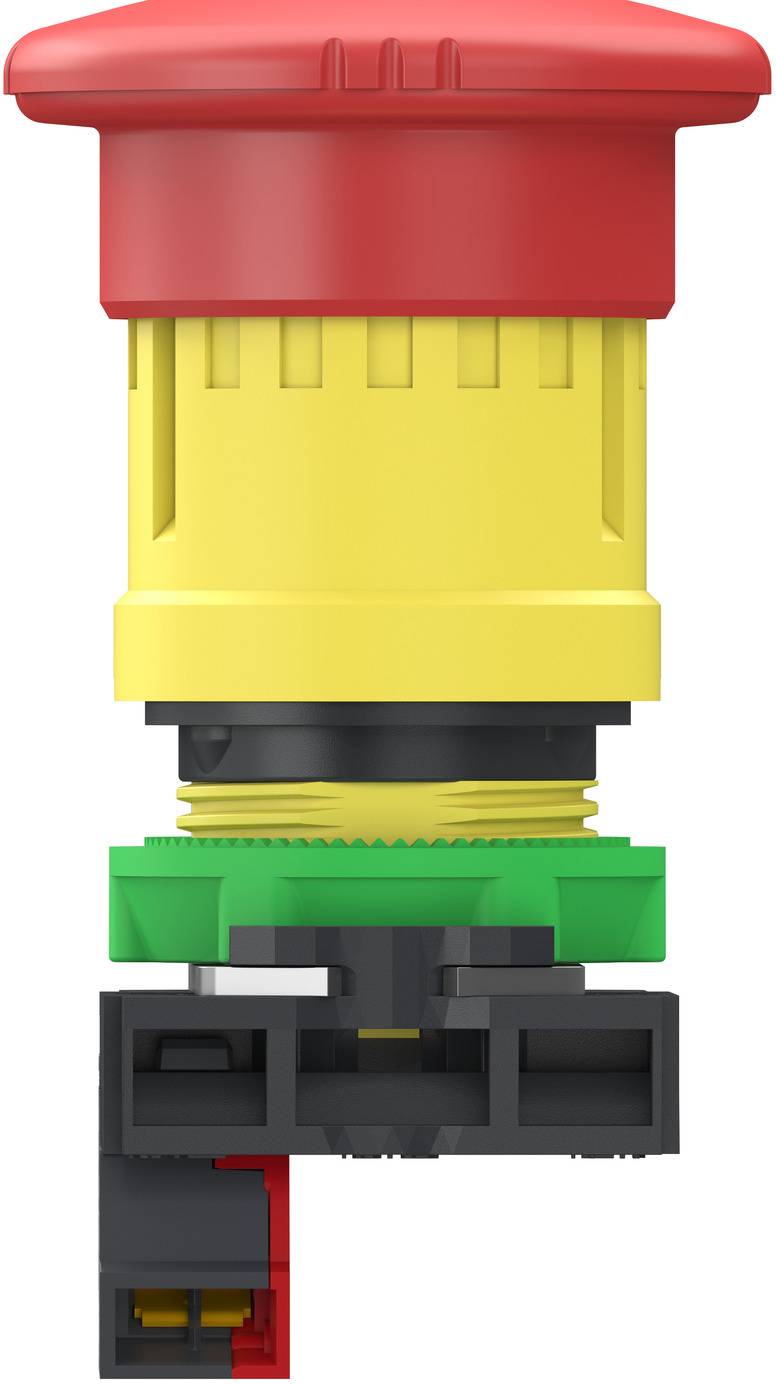

Explosionsdarstellung einer roten Notfallstoppschalter-Baugruppe mit gelbem Gehäuse und schwarzer Basis, die interne Komponenten zeigt, die vertikal gestapelt sind.

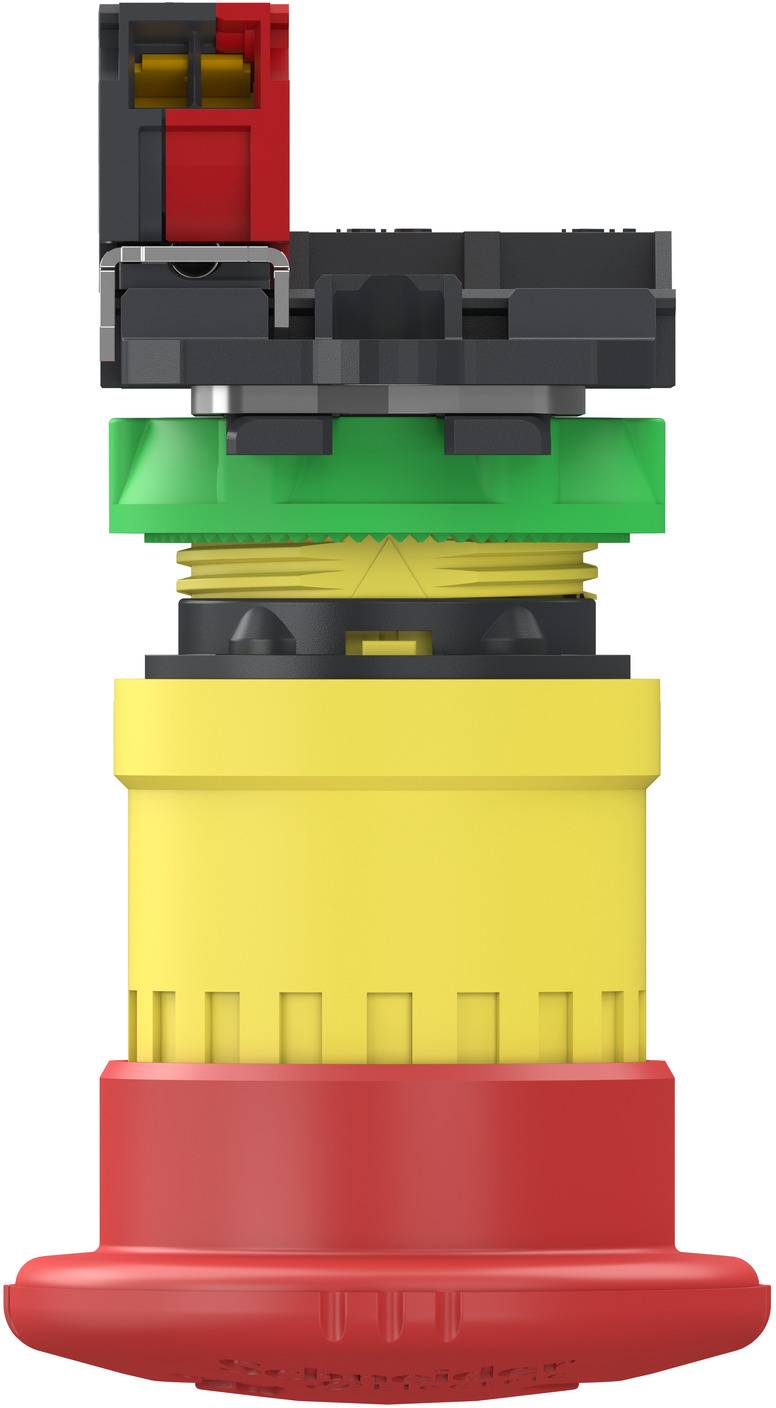

Seitenansicht einer roten Notaus-Tastengruppe mit gelben und grünen internen Komponenten und schwarzem oberen Gehäuse.

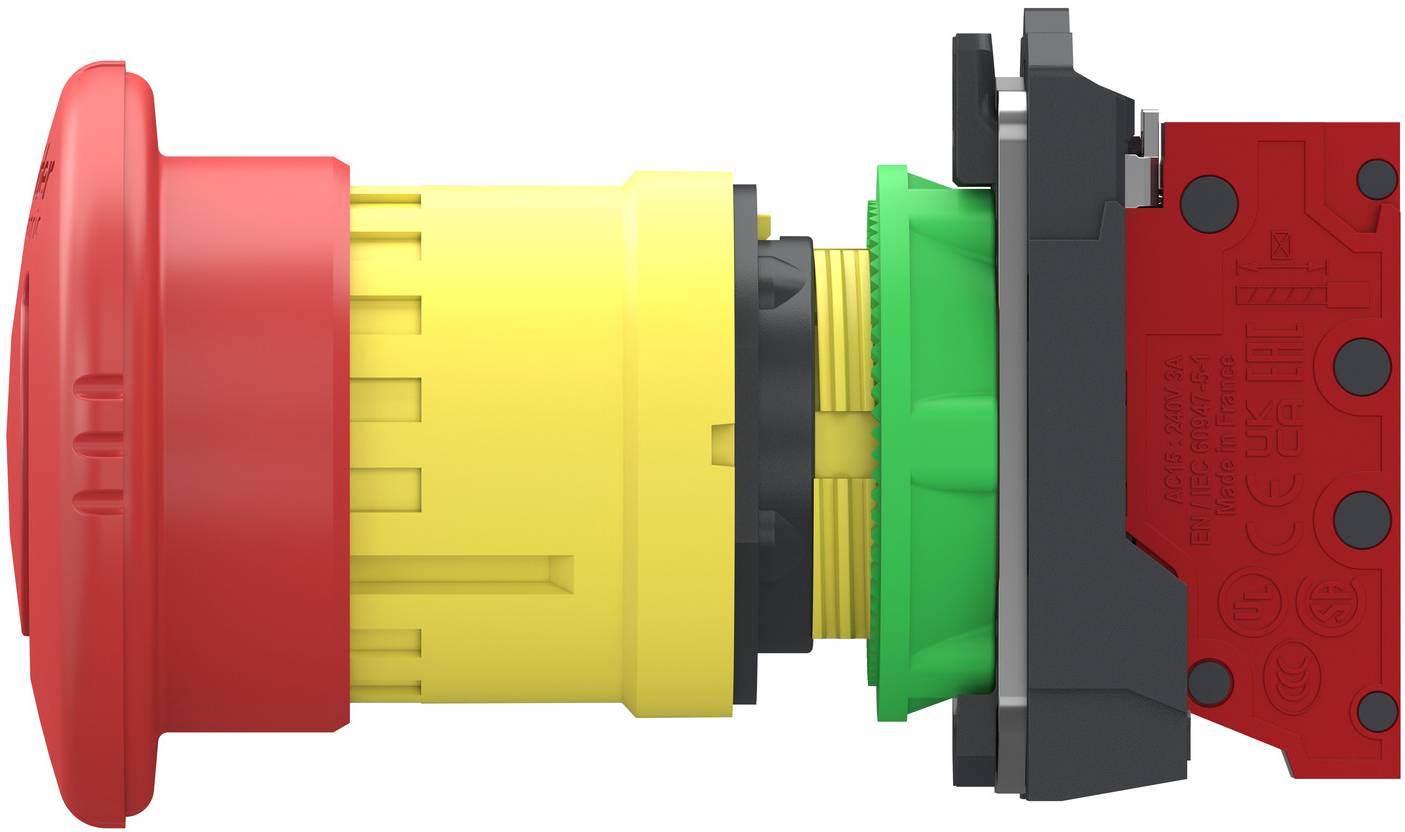

Seitenansicht einer farbcodierten industriellen Druckschalter-Baugruppe mit roter Pilzkopf-Kappe, gelbem Gehäuse, grünem Kragen und schwarz-rotem Montagefuß.

Seitenansicht einer roten Pilzkopf-Nothalttaste mit gelbem Gehäuse, grünem Kragen und schwarz/roten Befestigungskomponenten.

1/8

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hilfsstromkreis: sonstige
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 1
Art der Entriegelung: Dreh-Entriegelung
Durchmesser der Kappe: 40 mm
Lochdurchmesser: 22.5 mm
Mit Beleuchtung: nein
Schutzart (NEMA): 4X, 13

Verpackungsart: Piece

Produkt-Art: Not-Aus/Not-Halt-Schalter

Schalter/Taster-Besonderheiten: 30/22 mm

Entriegelungs-Art: Drehentriegelung

Aufdruck-Motiv: NOT-HALT

Beleuchtungsart: Ohne Beleuchtung

Kontaktart: 1 Öffner

Anschluss: Push-In-Klemme

Ausführung: XB5AS84425

Einbau-Ø: 22.5 mm

Knopf-Ø: 40 mm

Durchmesser: 40 mm

: IP66

Typ: XB5AS84425

Inhalt: 1 St.

Abm.: (Ø) 40 mm

Montageart: Aufbau

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757289 Schneider Electric XB5AS84425 Not-Aus/Not-Halt-Schalter 30/22 mm 1 Öffner IP66 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757289 Schneider Electric XB5AS84425 Not-Aus/Not-Halt-Schalter 30/22 mm 1 Öffner IP66 1 St. Piece

Beschreibung

Die Baureihe Harmony XB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Not-Aus-Schalter verfügt über 1 Öffner. Die Entriegelung dieses Not-Aus-Schalters erfolgt durch Drehentriegelung. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.
