Schneider Electric XB5AD535 XB5AD535 Wahlschalter IP66 1 St.

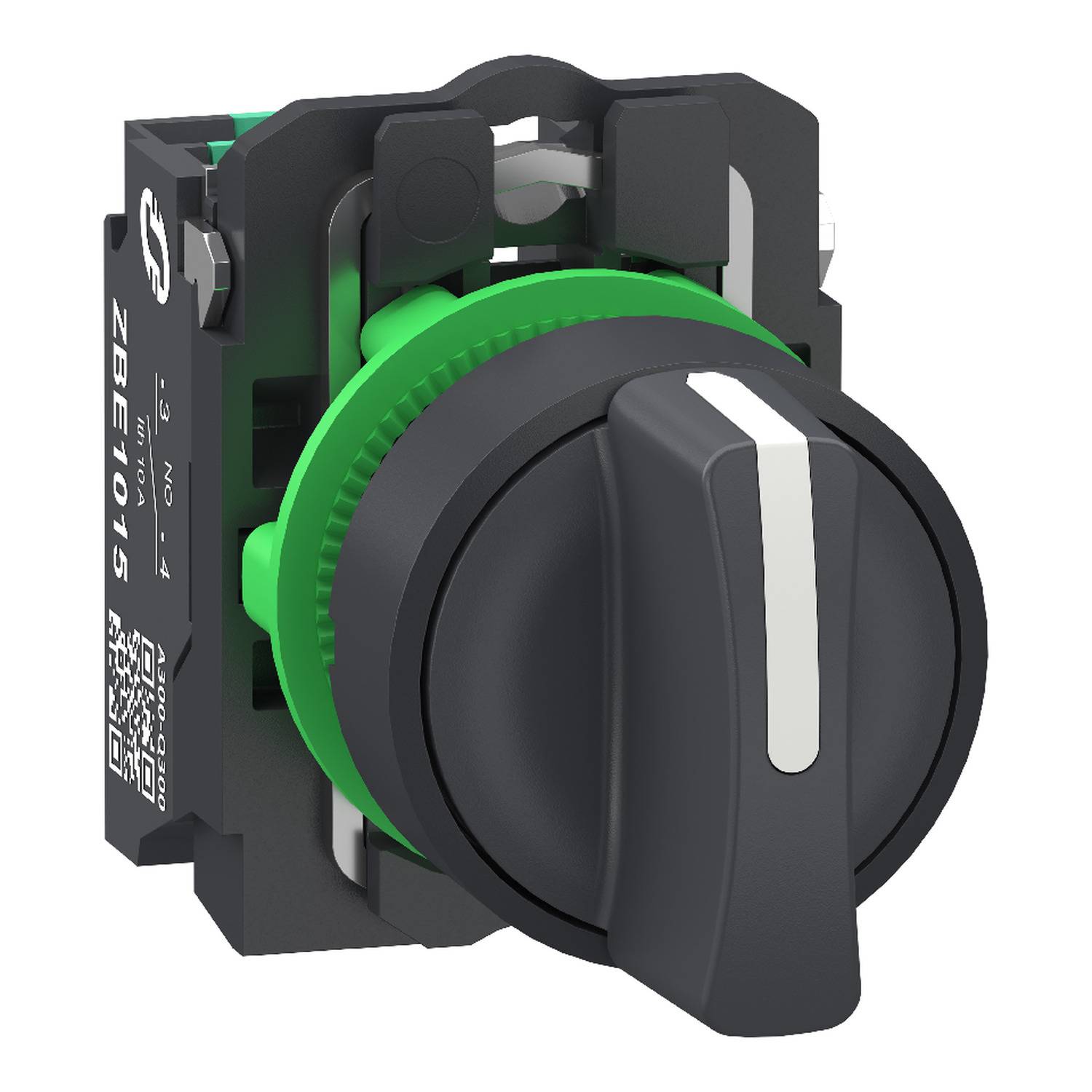

Schwarzer Drehschalter mit grünem Montagering und grauem Hebelbetätiger auf einem quadratischen Steuermodul.

Schaltplan und Anschlussschritte für eine Anschlussklemme, einschließlich Öffner-/Schließerkontakte, Anzeigelampe X1/X2 und zulässige Drahtgrößen, Abisolierlängen und Schraubendrehmoment.

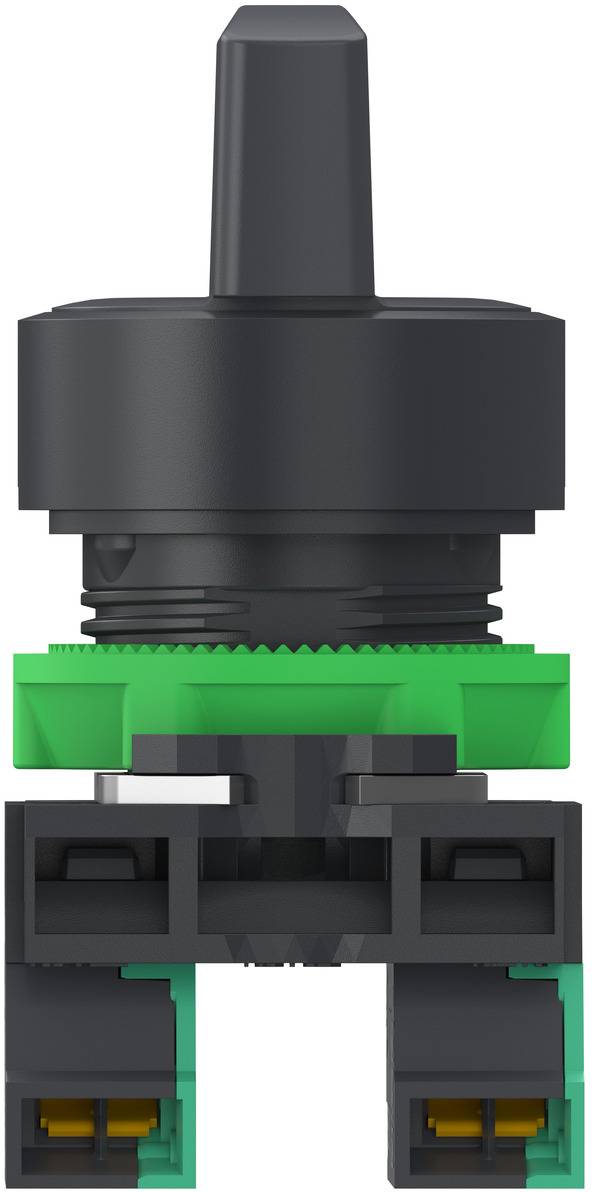

Nahaufnahme eines schwarzen elektrischen Steckers oder Sensorkomponente mit einem grünen Verriegelungsring und zwei Anschlussöffnungen am unteren Ende.

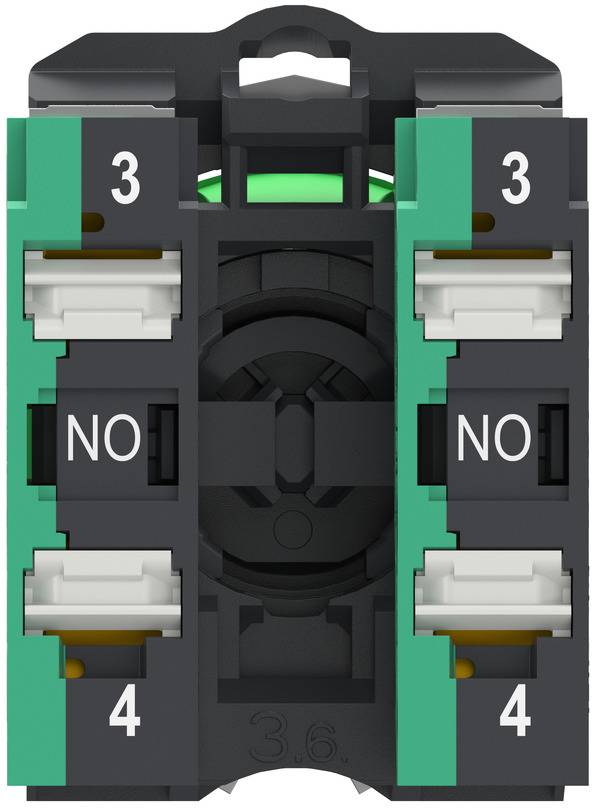

Nahaufnahme einer schwarzen und grünen elektrischen Komponente mit beschrifteten Anschlüssen 3 und 4 und 'NO' auf beiden Seiten.

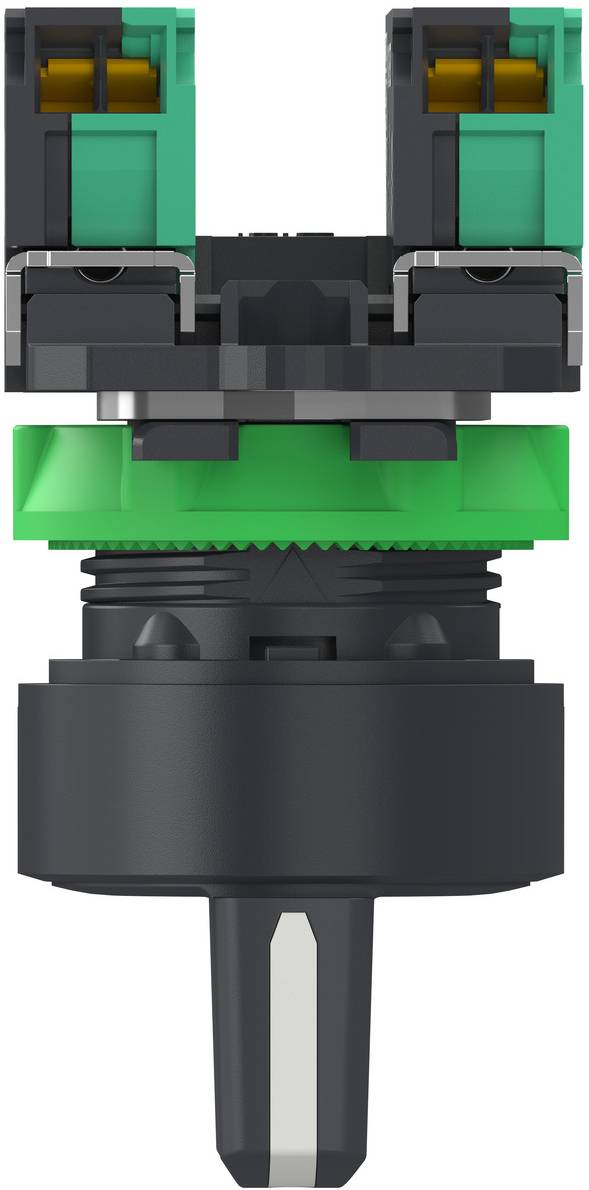

Nahaufnahme eines Stromsteckers mit schwarzem und grünem Gehäuse und zwei oberen Anschlüssen, dargestellt auf weißem Hintergrund.

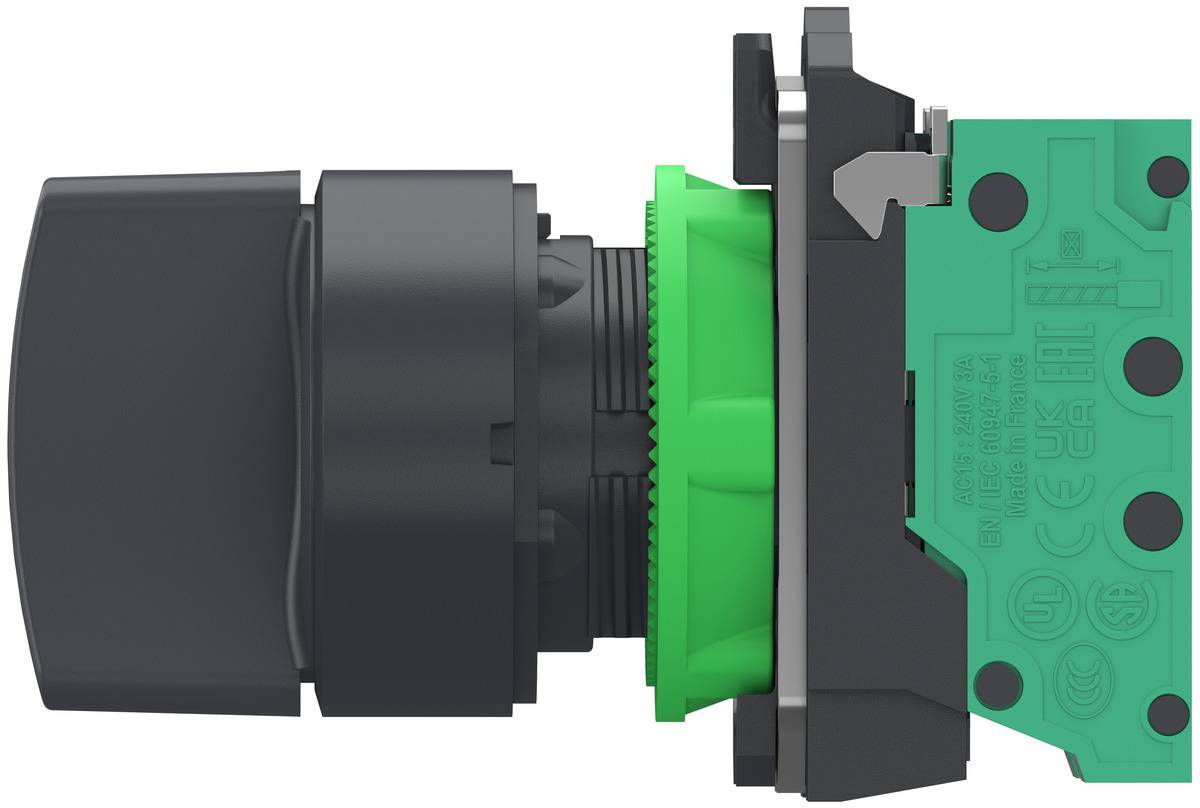

Seitenansicht einer schwarzen Drehschalter-Baugruppe mit einer grünen Gewindebefestigungshülse und einer befestigten türkisfarbenen Leiterplatte.

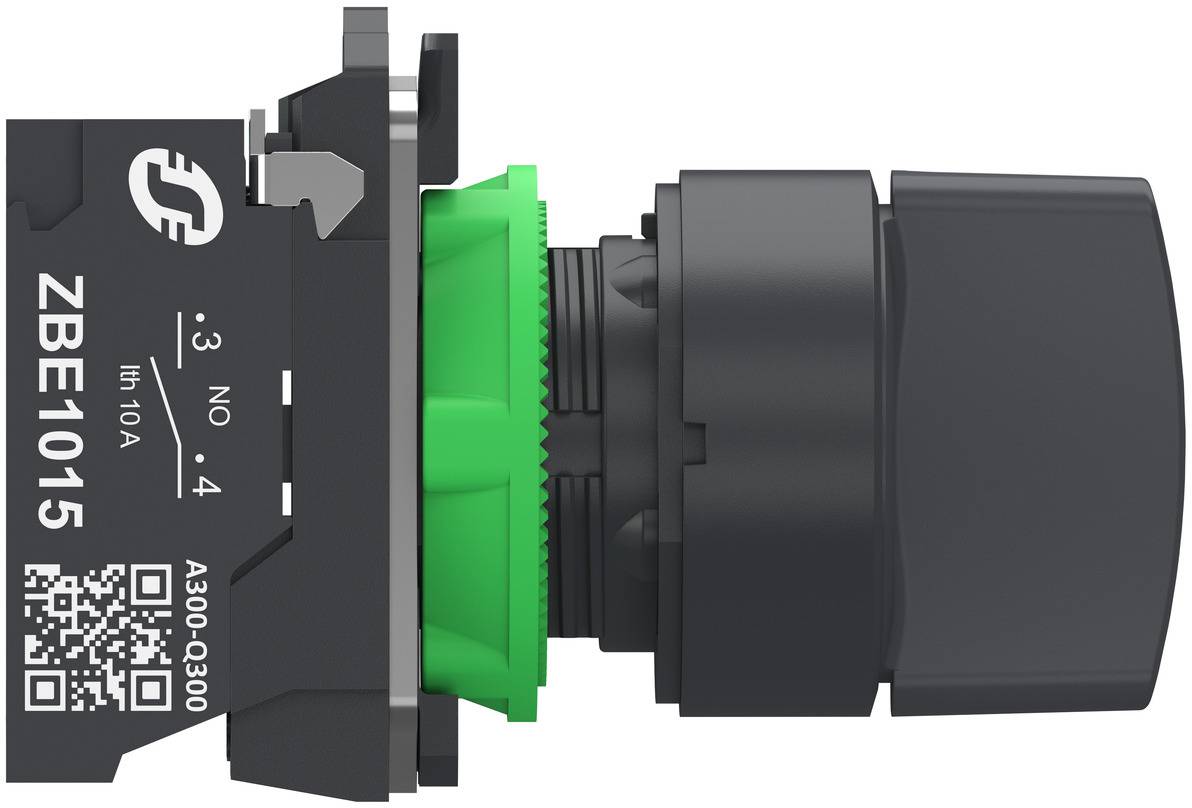

Nahaufnahme einer schwarzen Elektroschalteranordnung mit grünem Befestigungsring, gekennzeichnet mit ZBE1015 und mit einer Nennleistung von 10A 300-030V, auf weißem Hintergrund dargestellt.

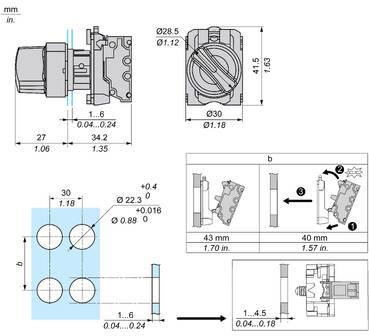

Technische Maßzeichnung eines mechanischen Steckers/Steckverbinders mit Seiten-, Vorder- und Montageansichten mit Abmessungen in mm und Zoll.

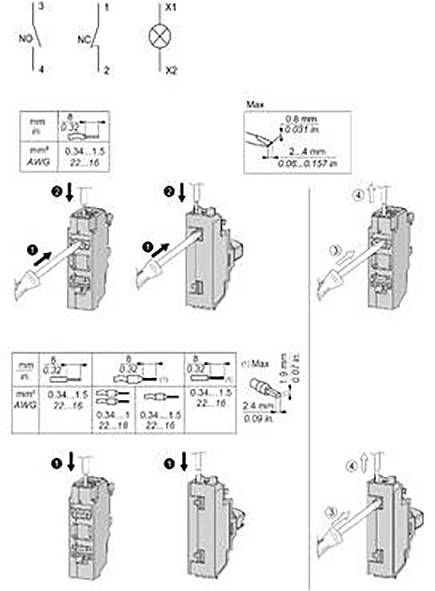

Anleitung zum Verdrahten und Trennen eines Klemmenblocks mit Kontaktsymbolen, Drahtgrößenlimits und nummerierten Einfügungs-/Entfernungsschritten.

1/9

Produkt-Art

Wahlschalter

Schutzart

IP66

Beleuchtungsart

Ohne Beleuchtung

Inhalt

1 St.

Typ

XB5AD535

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 23.08 / Stück)

CHF 31.85

-28 %

CHF 23.08

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Schaltstellungen: 3
Ausführung des Betätigungselements: sonstige
Ausführung des elektrischen Anschlusses: sonstige
Farbe des Knopfes: schwarz
Farbe Frontring: grau
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Mit Leuchtmittel: nein
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Werkstoff des Frontrings: Kunststoff

Produkt-Art: Wahlschalter

Beleuchtungsart: Ohne Beleuchtung

: IP66

Inhalt: 1 St.

Typ: XB5AD535

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757275 Schneider Electric XB5AD535 XB5AD535 Wahlschalter IP66 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757275 Schneider Electric XB5AD535 XB5AD535 Wahlschalter IP66 1 St.

Beschreibung

Die Baureihe Harmony XB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Wahlschalter in der Farbe schwarz verfügt über 2 Schließer und hat 3 Stellungen. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.
