Name: Schneider Electric XB4BD415 XB4BD415 Wahlschalter IP66 1 St.
Brand: Schneider Electric
SKU: 3757272
Availability: BackOrder

Schwarzer Drehwahlschalter mit weißer Markerungslinie auf einem grauen Montagering, freigestellt auf weißem Hintergrund.

Seitenansicht einer industriellen Druckschalter-Baugruppe mit schwarzem Betätiger, Metallgehäuse, Befestigungshardware und gekennzeichnetem Kontaktblock „ZBE1015".

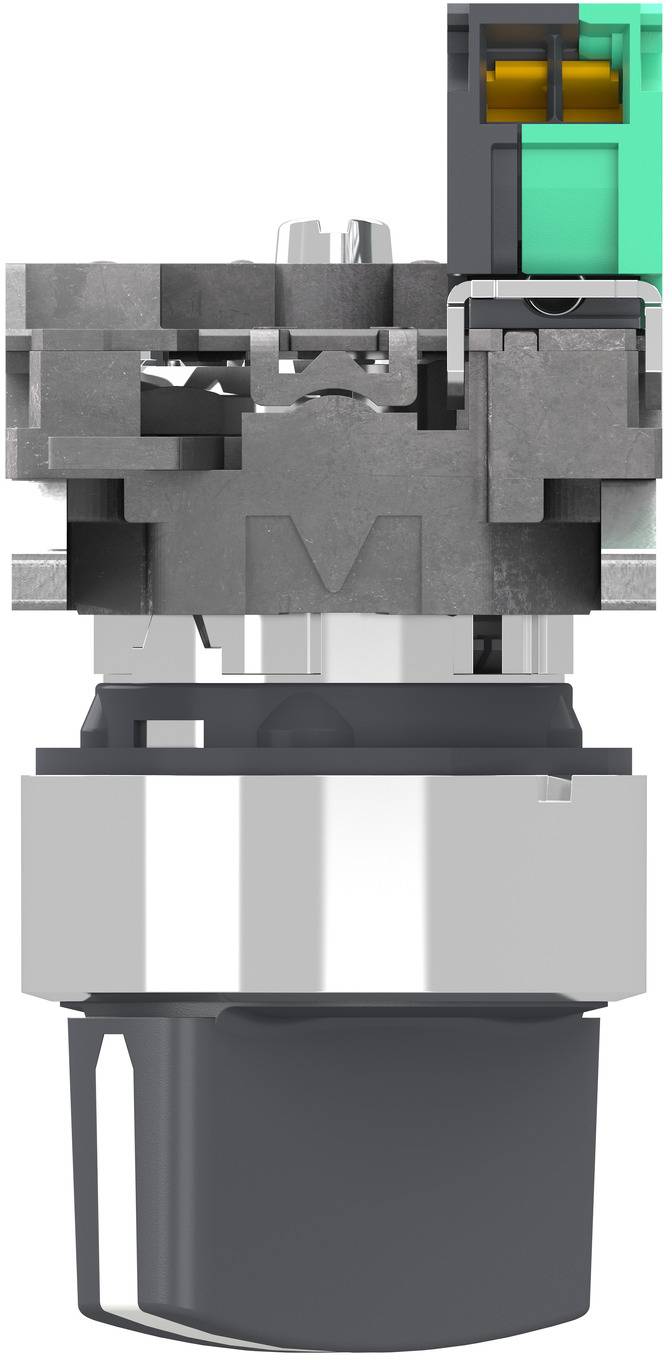

Schnittdarstellung eines grauen Elektrosteckers oder einer Sensoranordnung, die interne Kontaktelemente und das Gehäuse zeigt.

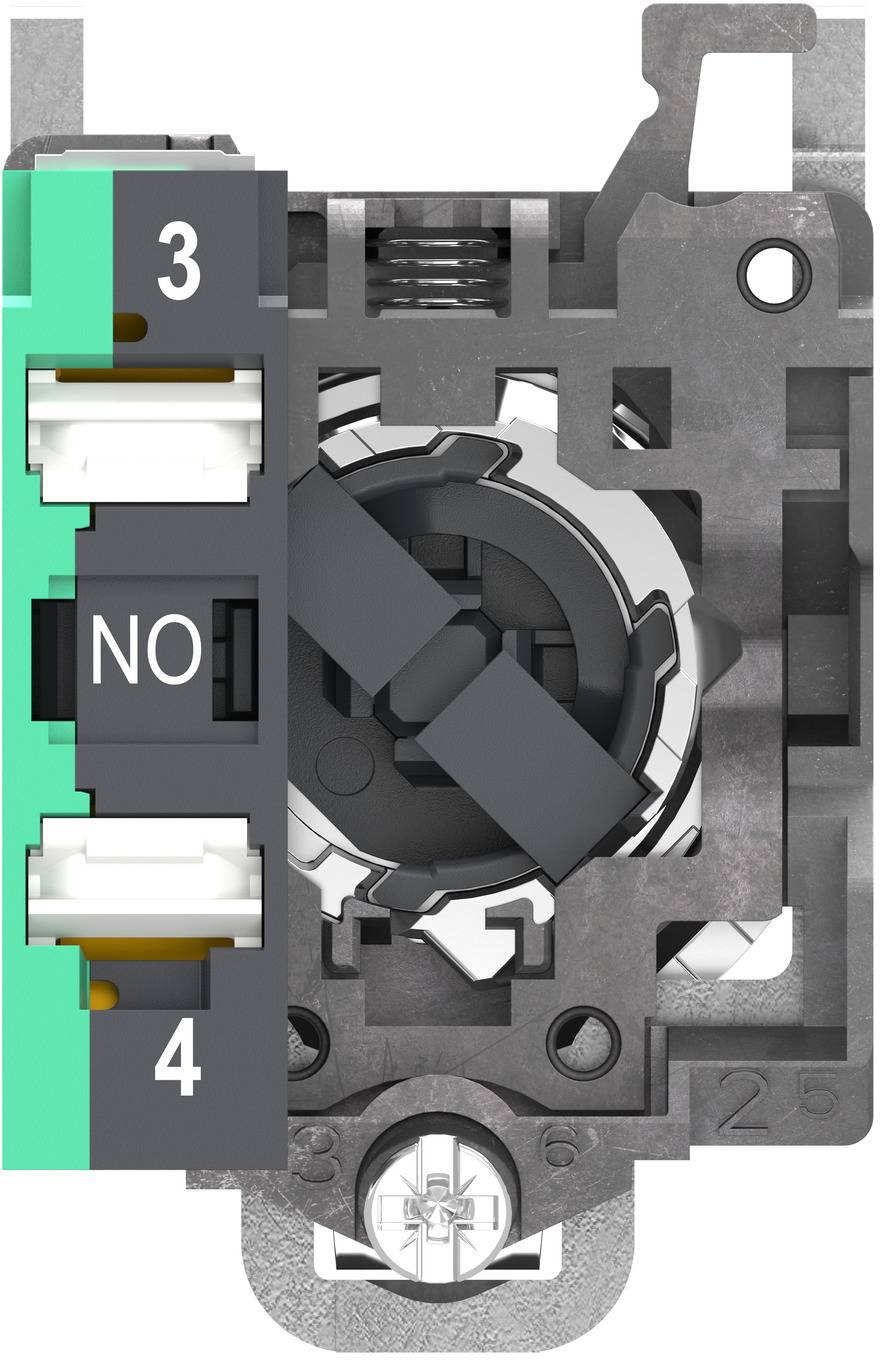

Technische Illustration eines Elektroschalter-Mechanismus mit beschrifteten Anschlüssen 3, 4 und NO, die die internen Drehkontakte und das Verdrahtungslayout zeigen.

Schnittdarstellung eines elektrischen Ventilstellantriebs, montiert auf einem Ventilgehäuse, mit Darstellung der internen Schraube, des Gehäuses und der Steckerkomponenten.

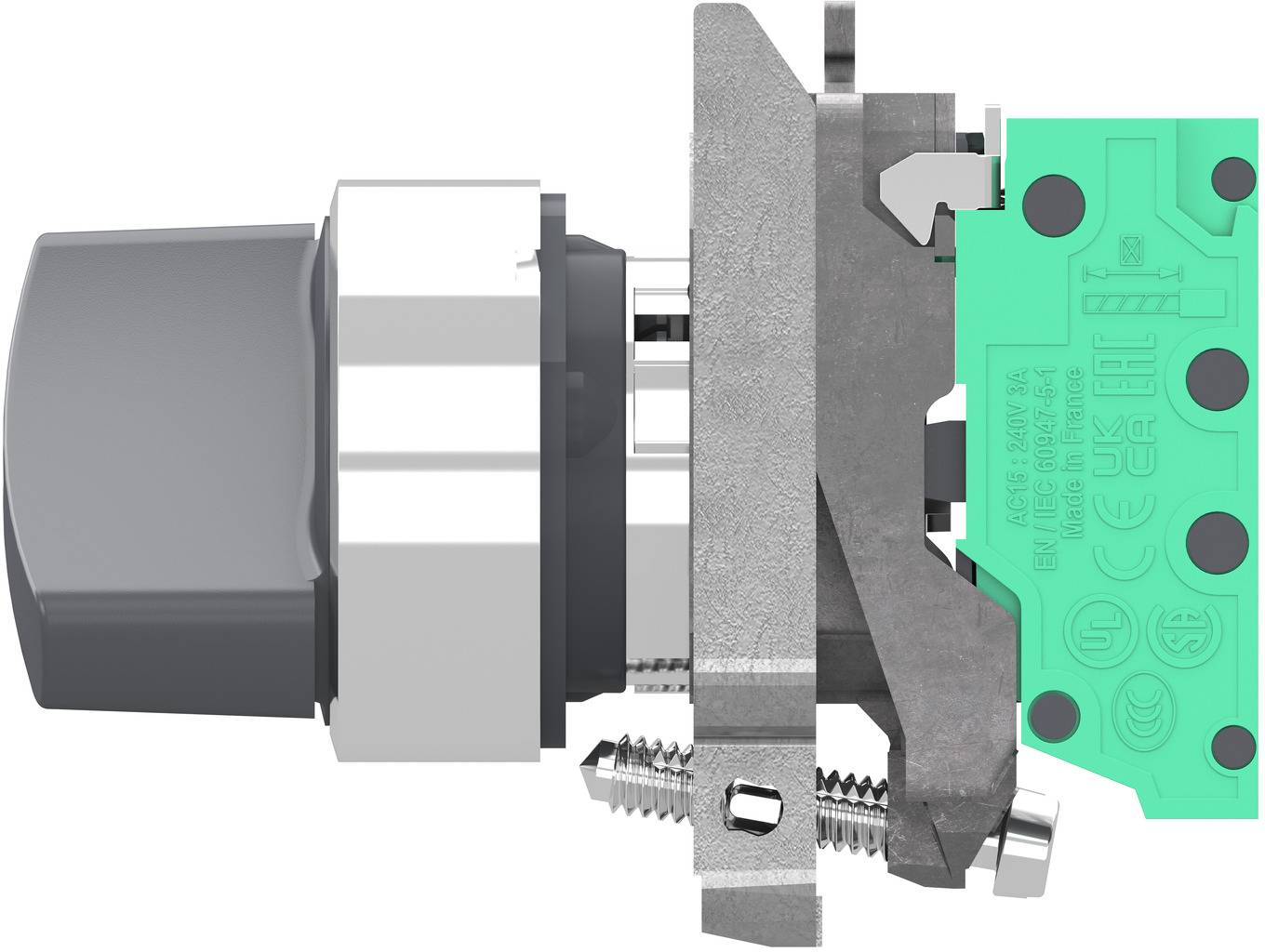

Nahaufnahme eines Querschnitts einer Druckschalter-Baugruppe, die den Betätiger, die Metallmontageklammer und den grünen Mikroschalter auf der rechten Seite zeigt.

Nahaufnahme eines Querschnitts eines industriellen Endschalters oder Sensors, der den Betätigungsmechanismus und die grüne interne Leiterplatte in einem Metallgehäuse zeigt.

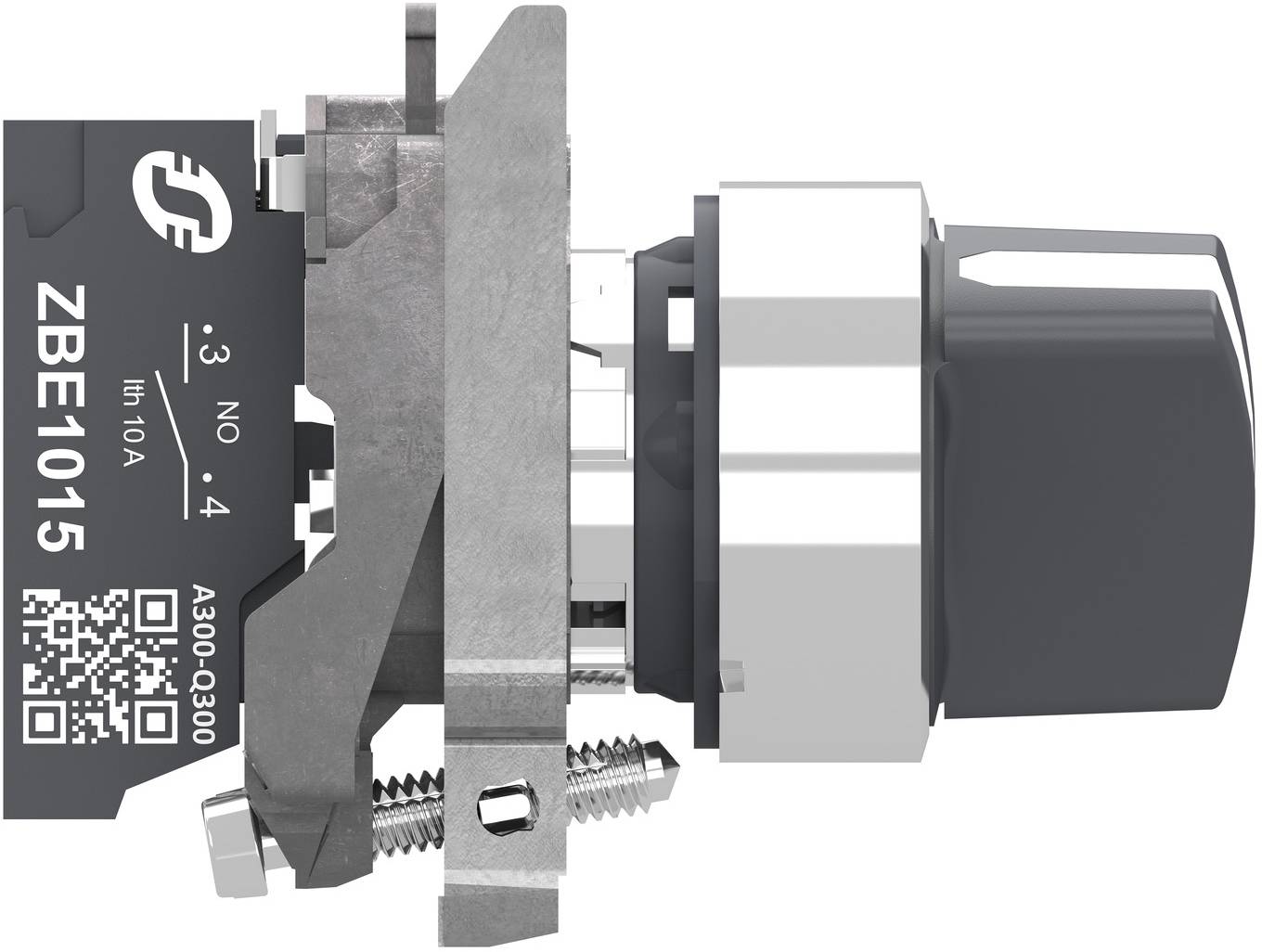

Nahaufnahme Seitenansicht einer Drehwählerschalter-Baugruppe mit einem schwarzen beschrifteten Modul, silberfarbenem Metallgehäuse und schwarzer Kappe auf weißem Hintergrund.

1/8

Produkt-Art

Wahlschalter

Schutzart

IP66

Beleuchtungsart

Ohne Beleuchtung

Inhalt

1 St.

Typ

XB4BD415

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 31.95

-28 %

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Schaltstellungen: 2
Ausführung des Betätigungselements: sonstige
Ausführung des elektrischen Anschlusses: sonstige
Farbe des Knopfes: schwarz
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Mit Leuchtmittel: nein
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Werkstoff des Frontrings: Metall

Produkt-Art: Wahlschalter

Beleuchtungsart: Ohne Beleuchtung

: IP66

Inhalt: 1 St.

Typ: XB4BD415

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757272 Schneider Electric XB4BD415 XB4BD415 Wahlschalter IP66 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757272 Schneider Electric XB4BD415 XB4BD415 Wahlschalter IP66 1 St.

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Wahlschalter in der Farbe schwarz verfügt über 2 Schließer und hat 2 Stellungen. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
