Name: Schneider Electric XB4BS844415 Not-Aus/Not-Halt-Schalter für NOT-AUS IP66 1 St.
Brand: Schneider Electric
SKU: 3757277
Availability: BackOrder

Roter Schneider Electric Notausschalter-Druckknopf auf schwarzem Montageelement, Nahaufnahme auf weißem Hintergrund.

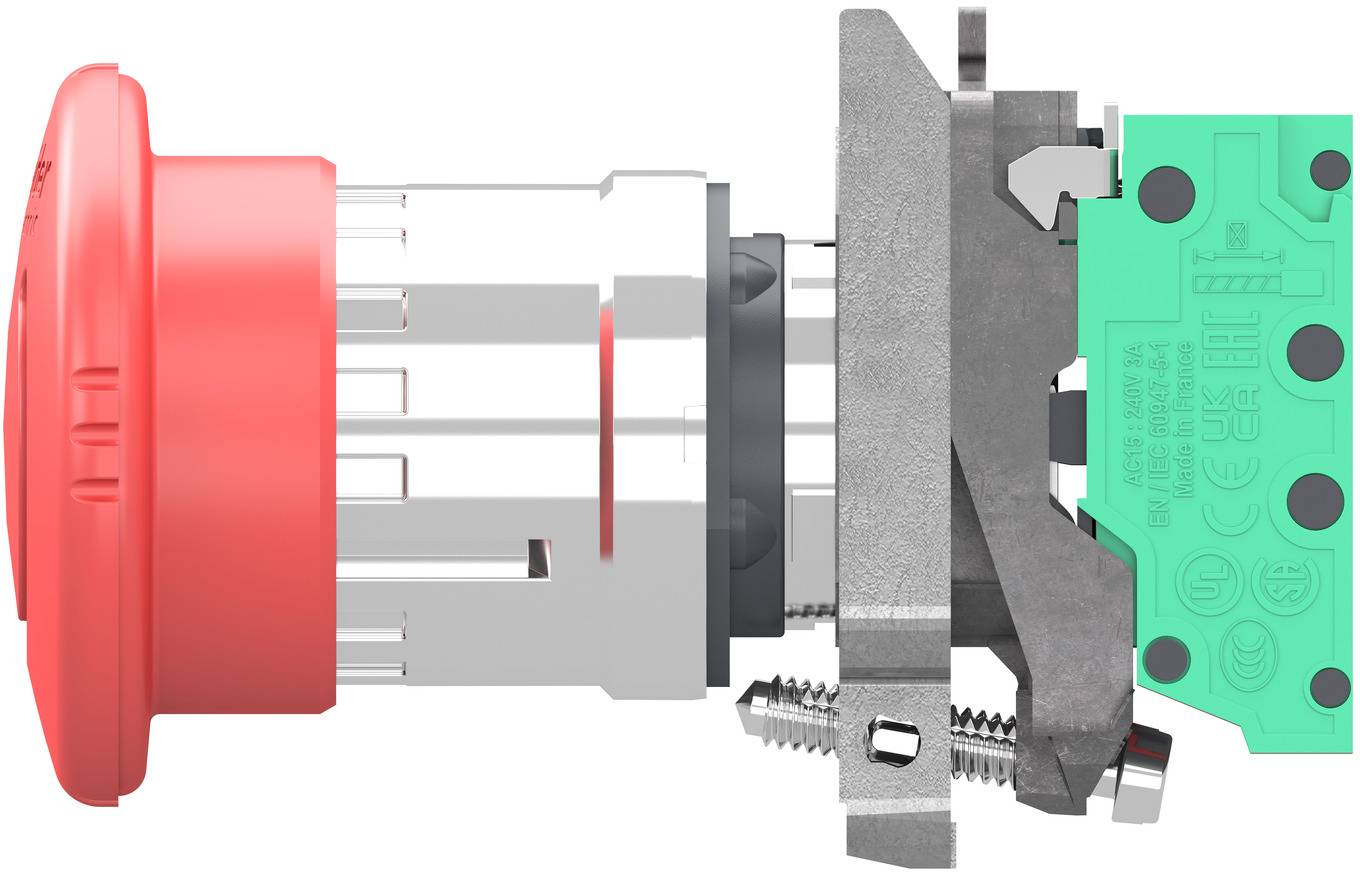

Seitenansicht einer mechanischen Schalteranordnung, die zeigt, einen roten Druckknopf auf der linken Seite, der mit einem Metallbetätiger verbunden ist, und eine grüne Leiterplatte auf der rechten Seite.

Seitenansicht eines roten Pilzdruckschalters mit Befestigungszubehör und gekennzeichnetem Kontaktblock, der interne Komponenten und Anschlussverbindungen zeigt.

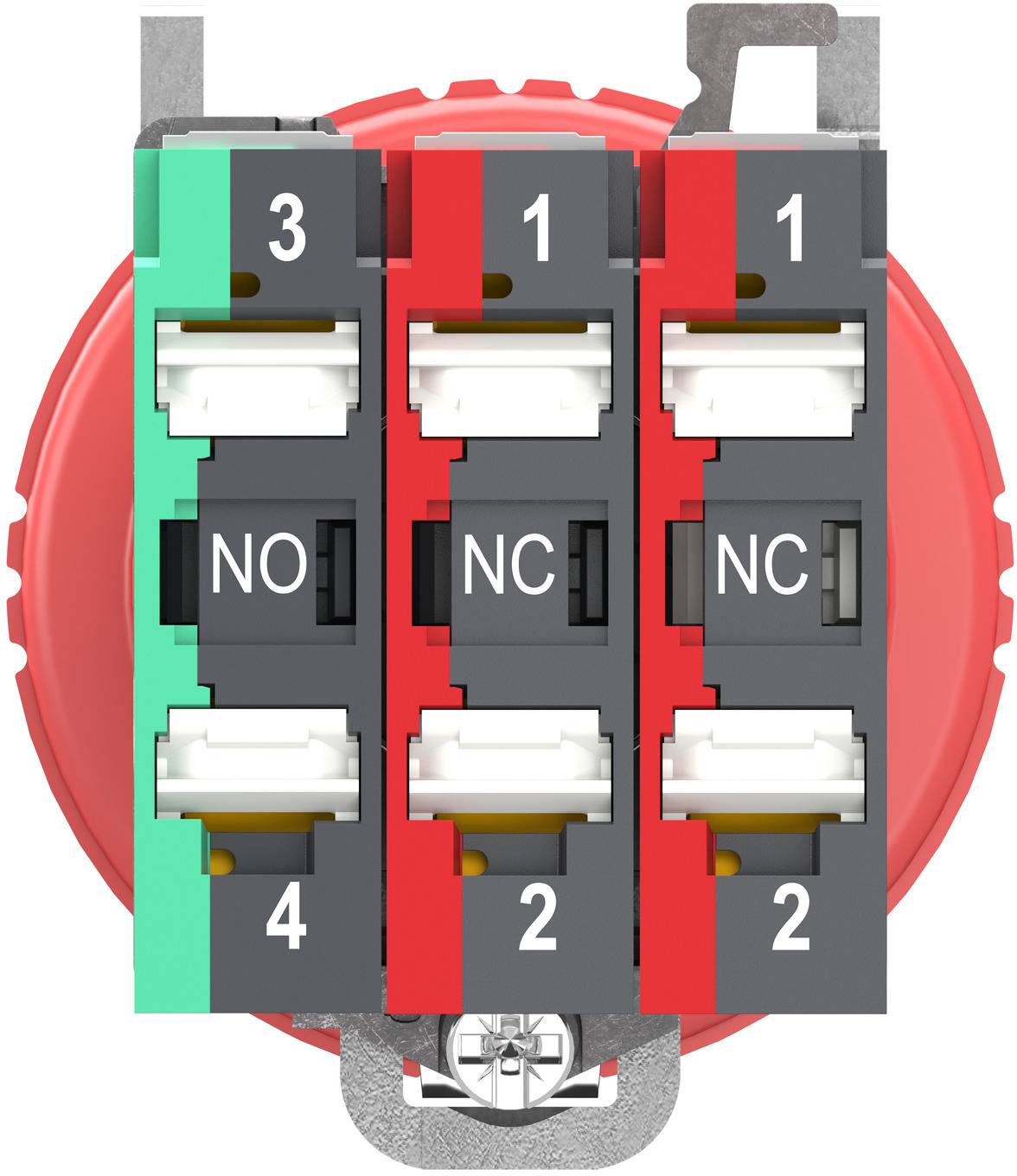

Nahaufnahme eines dreimoduligen elektrischen Schaltkontaktblocks mit der Bezeichnung 3, 1, 1 und Anschlüssen NO, NC und NC auf einer roten kreisförmigen Basis.

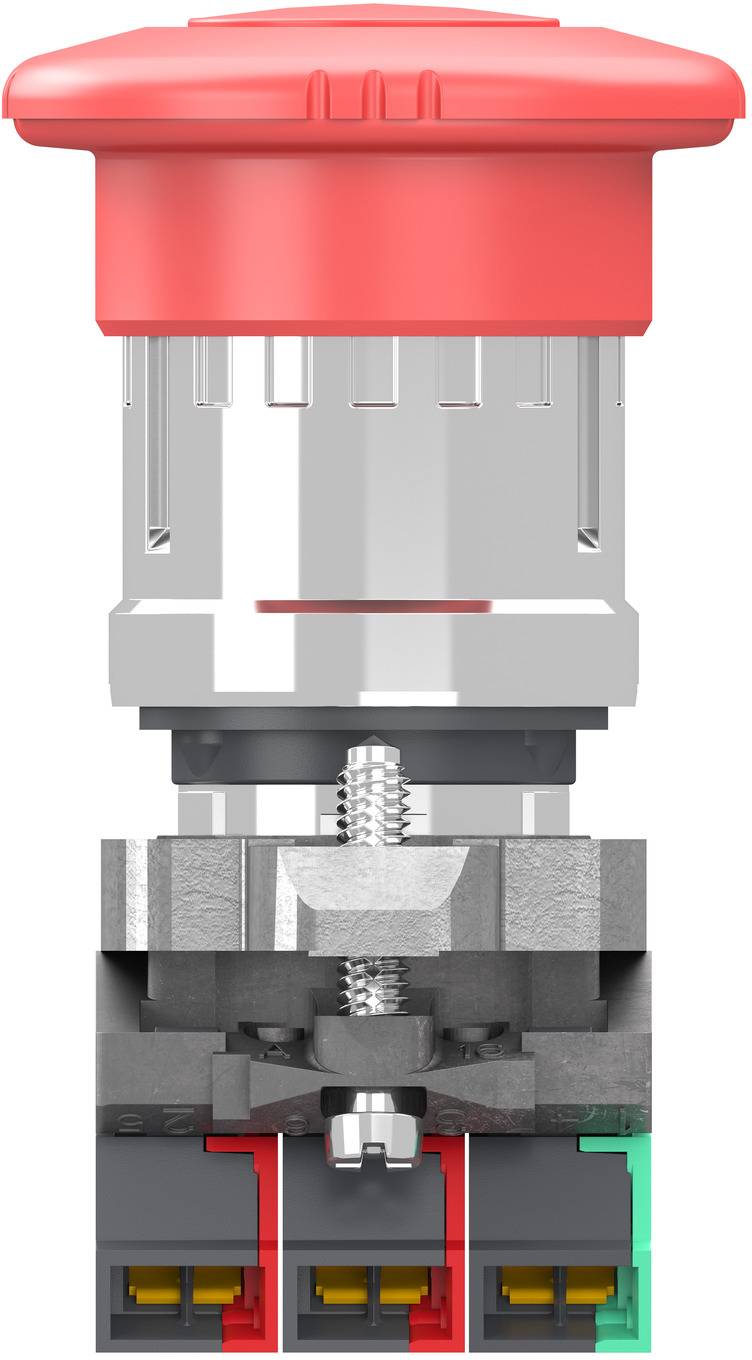

Querschnitt einer elektrischen Steckverbinderanordnung mit einer roten Schutzkappe, grauem Gehäuse und internen federbelasteten Kontakten mit roten und grünen Anschlussabschnitten.

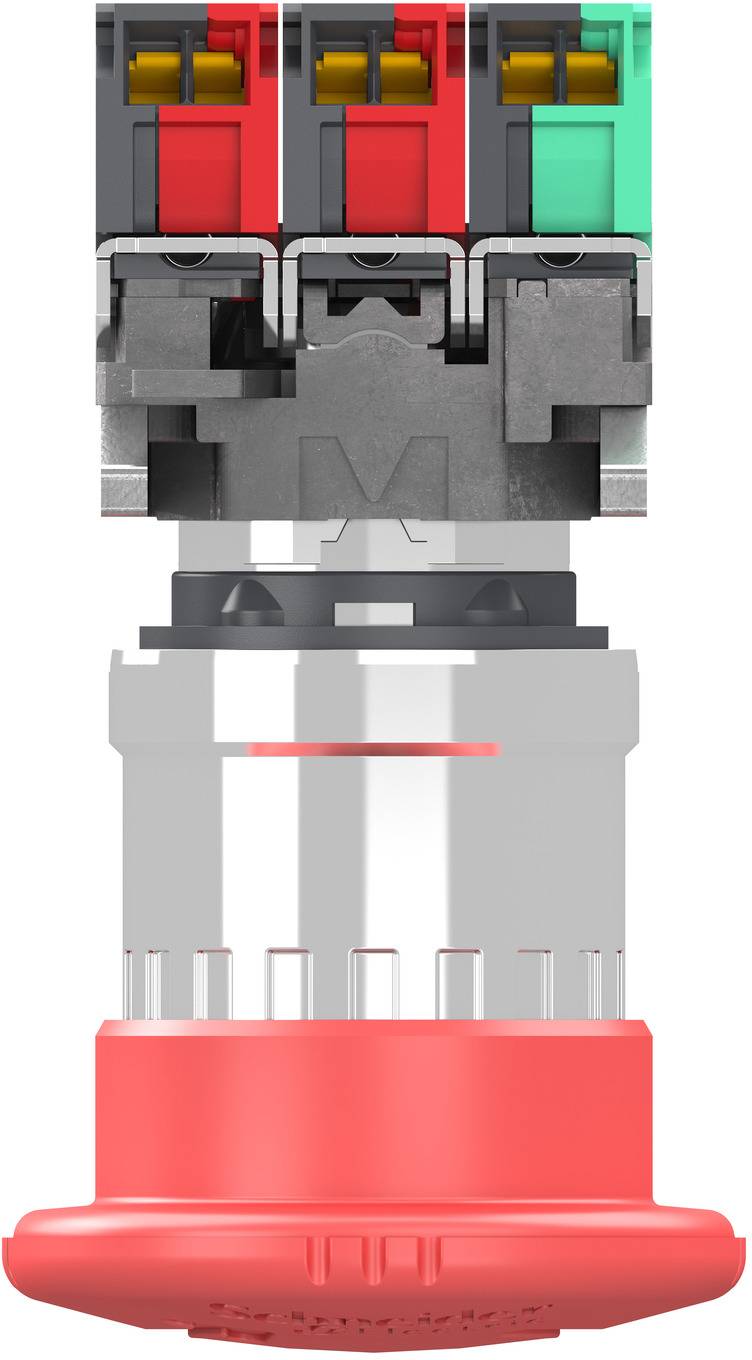

Nahaufnahme eines industriellen Elektrosteckers oder einer Klemmleiste mit drei farbcodierten Drahtverbindungen, vertikal auf weißem Hintergrund dargestellt.

Nahaufnahme einer Notausschalter-Drucktastenschalter-Baugruppe mit einem roten pilzförmigen Betätiger, Befestigungshardware und gekennzeichneten elektrischen Kontakten.

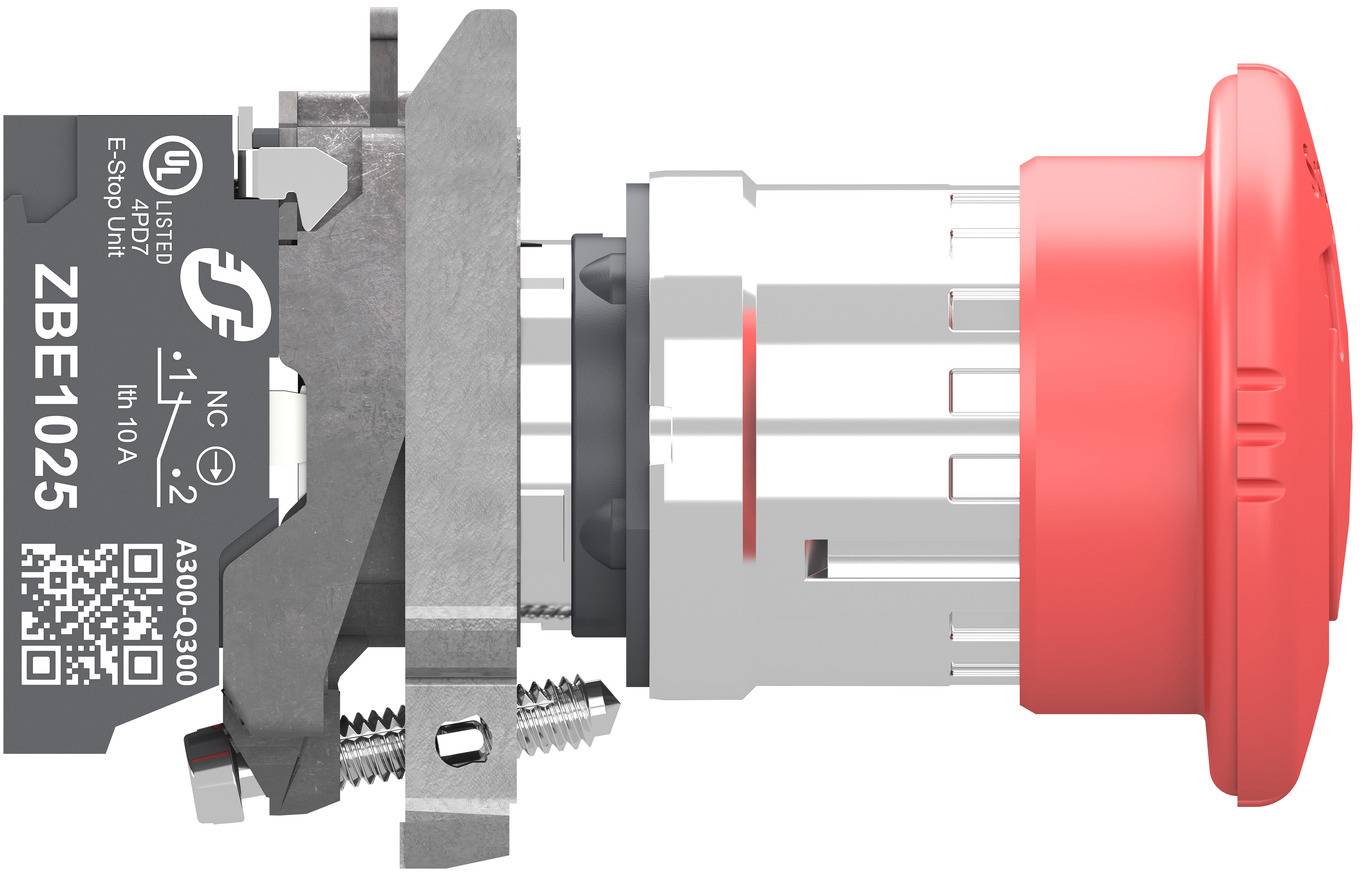

Seitenansicht eines roten Pilz-Notausschalter-Druckknopfschalters mit Befestigungszubehör und beschriftete Anschlussklemme.

1/8

Datenblatt (PDF)

Lieferung Do., 22. Okt.

Anzahl

Stück

Gesamt (CHF 35.95 / Stück)

CHF 37.95

-5 %

CHF 35.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hilfsstromkreis: sonstige
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 2
Art der Entriegelung: Dreh-Entriegelung
Durchmesser der Kappe: 40 mm
Lochdurchmesser: 22.5 mm
Mit Beleuchtung: nein
Schutzart (NEMA): 4X, 13

Produkt-Art: Not-Aus/Not-Halt-Schalter

Schalter/Taster-Besonderheiten: für NOT-AUS

Entriegelungs-Art: Drehentriegelung

Beleuchtungsart: Ohne Beleuchtung

Anschluss: Push-In-Klemme

Ausführung: XB4BS844415

Einbau-Ø: 22.5 mm

Funktionen: rastend

Knopf-Ø: 40 mm

Durchmesser: 40 mm

: IP66

Typ: XB4BS844415

Inhalt: 1 St.

Abm.: (Ø) 40 mm

Montageart: Aufbau

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3757277 Schneider Electric XB4BS844415 Not-Aus/Not-Halt-Schalter für NOT-AUS IP66 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757277 Schneider Electric XB4BS844415 Not-Aus/Not-Halt-Schalter für NOT-AUS IP66 1 St.

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Not-Aus-Schalter verfügt über 1 Schließer und 2 Öffner. Die Entriegelung dieses Not-Aus-Schalters erfolgt durch Drehentriegelung. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts.
