Schneider Electric RXM4AB1BD Steckrelais 24 V/DC 6 A 4 Öffner, 4 Schließer 1 St.

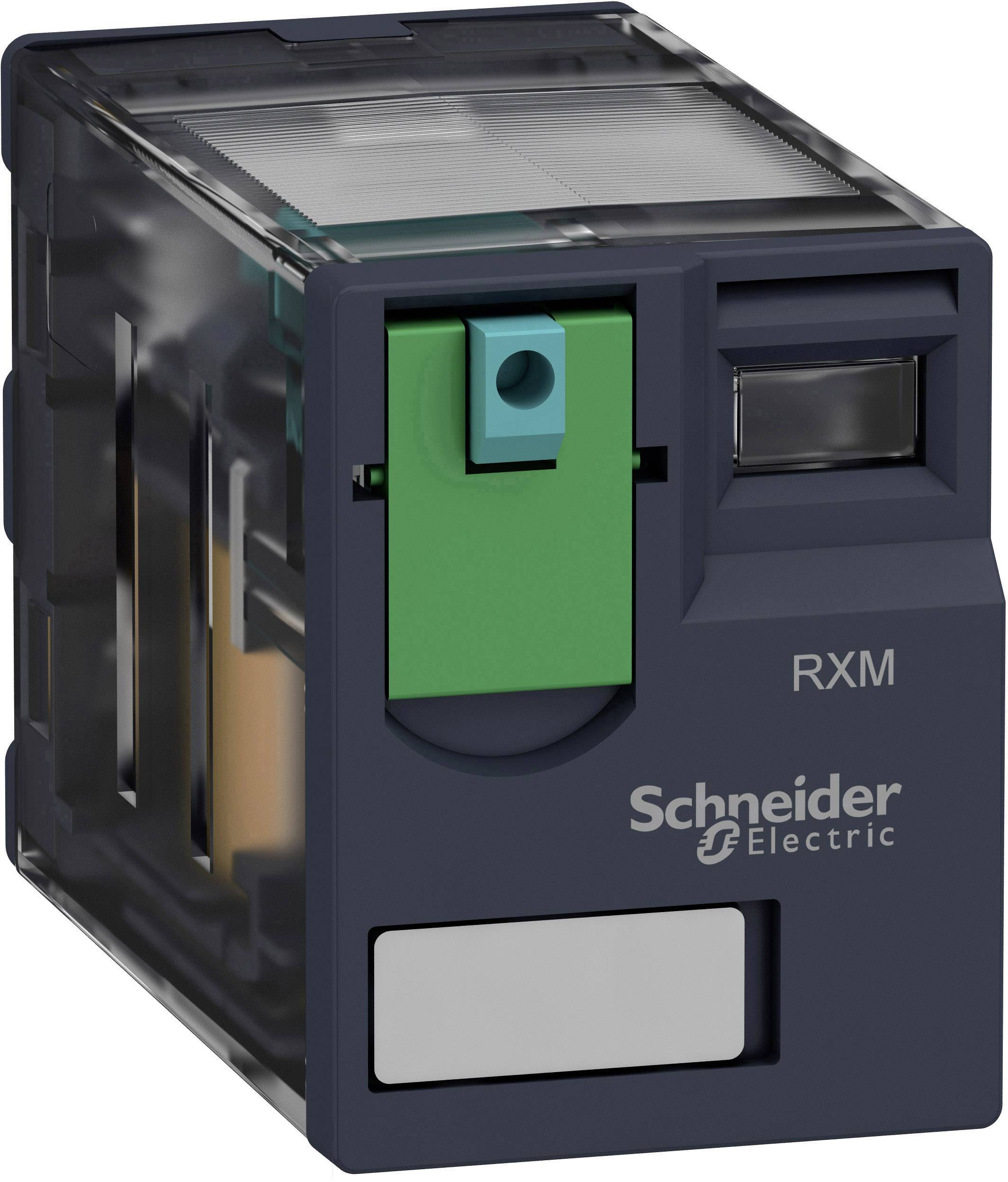

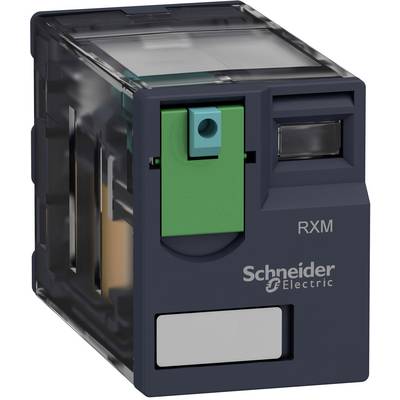

Ein kompakter, rechteckiger elektrischer Schaltrelais von Schneider Electric, Modell RXM, mit einem grünen Hebel und Firmenlogo.

Abbildung ähnlich

Produkt-Art

Steckrelais

Nennspannung Spule

24 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

4 Öffner

4 Schließer

Schaltspannung (max.)

250 V/AC

Sofort-Lieferung Fr., 2. Okt.

25 Stück

Anzahl

Stück

Gesamt (CHF 10.13 / Stück)

CHF 10.13

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckrelais Serie RXM

Miniature Plug-in relay

Technische Daten

Ausführung des elektrischen Anschlusses: SteckanschlussKomplettgerät mit Sockel: neinMit abnehmbaren Klemmen: neinMit LED-Anzeige: neinBemessungssteuerspeisespannung Us bei AC 50 Hz: 0 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 0 VBemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAntrieb, Polung: ungepoltSchaltverhalten des Antriebs: monostabilAnzahl der Kontakte als Wechsler: 4Art des Schaltkontaktes: sonstigeMit zwangsgeführten Kontakten: neinWerkstoff des Kontakteinsatzes: sonstigeWerkstoff des Kontaktes: sonstigeWerkstoff der Kontaktbeschichtung: sonstigeNennstrom: 6 ASchutzart (IP): IP40Breite: 21 mmHöhe: 27 mmTiefe: 55 mmVerpackungseinheit: 1 StückMaße (cm): 48 × 27 × 21Bruttogewicht: 0,035 kg, Nettogewicht: 0,035 kgECLASS 7: Schaltrelais (27371601)

Produkt-Art: Steckrelais

Typ: RXM4AB1BD

Nennspannung Spule: 24 V/DC

Ansprechspannung (min.): 19.2 V/DC

Ansprechspannung (max.): 26.4 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 650 Ω

Kontaktart: 4 Öffner
4 Schließer

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Anschluss: Flachstifte

Ansprechzeit: 20 ms

Abfallzeit: 20 ms

Elektrische Lebensdauer: 100000 Zyklen

Mechanische Lebensdauer: 10000000 Zyklen

Besonderheiten: mit Prüftaste
ohne LED

: IP40

Min. Temperatur: -40 °C

Max. Temperatur: +55 °C

Gewicht: 37 g

Herstellerfarbe: Anthrazit (matt)

Breite: 21 mm

Höhe: 27 mm

Tiefe: 40 mm

Abm.: (B x H x T) 21 x 27 x 40 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1667450 Schneider Electric RXM4AB1BD Steckrelais 24 V/DC 6 A 4 Öffner, 4 Schließer 1 St.

Beschreibung

Schneider Electric Miniaturrelais RXM4AB1BD

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Miniaturrelais Typ:RXM4AB1BDAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:neinMit abnehmbaren Klemmen:neinMit LED-Anzeige:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:sonstigeMit zwangsgeführten Kontakten:neinWerkstoff des Kontakteinsatzes:sonstigeWerkstoff des Kontaktes:sonstigeWerkstoff der Kontaktbeschichtung:sonstigeNennstrom:6 ASchutzart (IP):IP40Breite:21 mmHöhe:27 mmTiefe:55 mm
Schneider Electric Miniaturrelais RXM4AB1BD: weitere Details
Harmony Relay. Miniaturrelais RXM als Komponente. Anzahl Kontakte 4, Ausführung Relaiswechsler, Kontaktbelastbarkeit je 6 A. Spulen-Steuerspannung 24 VDC. Mechanische Stellungsanzeige ja, LED-Anzeige ja. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Montage im separaten Stecksockel. EAN: 3389119403719

Geliefert wird: Schneider Electric Miniaturrelais RXM4AB1BD, Verpackungseinheit: 1 Stk., EAN: 3389119403719
