Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Netzüberwachung
Anzahl Relais-Ausgänge
2
Typ
RM22TA33
Abm.
(B x H) 22.5 mm x 90 mm
Gewicht
0.0990 kg
Datenblatt (PDF)
49 Stück
Anzahl
Gesamt (CHF 114.66 / Stück)
CHF 114.66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Netzüberwachung auf Phasenfolge, -ausfall und Asymmetrie, 380-480VAC, 2 W
- Schraubanschluss, Mit abnehmbaren Klemmen: nein, AC, 380..480 V, Funktion Phasenfolgeüberwachung: ja, Funktion Phasenausfallerkennung: ja, Funktion Unterspannungserkennung: nein, Funktion Überspannungserkennung: nein, Funktion Asymmetrieerkennung: ja, 304..576 V, 0 s, 0,1 s, 30 s, 2, 22,5 mm, 90 mm, 73 mm
Technische Daten
- Ausführung des elektrischen Anschlusses: SchraubanschlussMit abnehmbaren Klemmen: neinSpannungsart der Versorgungsspannung: ACVersorgungsspannung bei AC 50 Hz: 380..480 VVersorgungsspannung bei AC 60 Hz: 380..480 VFunktion Phasenfolgeüberwachung: jaFunktion Phasenausfallerkennung: jaFunktion Unterspannungserkennung: neinFunktion Überspannungserkennung: neinFunktion Asymmetrieerkennung: jaSpannungsmessbereich: 304..576 VMin. einstellbare Ansprechverzögerungszeit: 0 sMax. zulässige Ansprechverzögerungszeit: 0 sMin. einstellbare Rückfallverzögerungszeit: 0,1 sMax. zulässige Rückfallverzögerungszeit: 30 sAnzahl der Kontakte als Wechsler: 2Breite: 22,5 mmHöhe: 90 mmTiefe: 73 mmVerpackungseinheit: 1 StückMaße (cm): 95 × 82 × 26Bruttogewicht: 0,104 kg, Nettogewicht: 0,09 kgECLASS 7: Phasenüberwachungsgerät (27371803)
- Typ
RM22TA33
- Produkt-Art
Netzüberwachung
- Anzahl Relais-Ausgänge
2
- Abm.
(B x H) 22.5 mm x 90 mm
- Gewicht
0.0990 kg
- Breite
22.5 mm
- Höhe
90 mm
22.5
90 mm
73 mm
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
Schraubanschluss
30 s
0.1 s
AC
0
0
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2914400 Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
Datenblatt 2914400 Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2914400 Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
Information
Information 2914400 Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
Information 2914400 Schneider Electric RM22TA33 RM22TA33 Netzüberwachung Anzahl Relais-Ausgänge: 2
Beschreibung

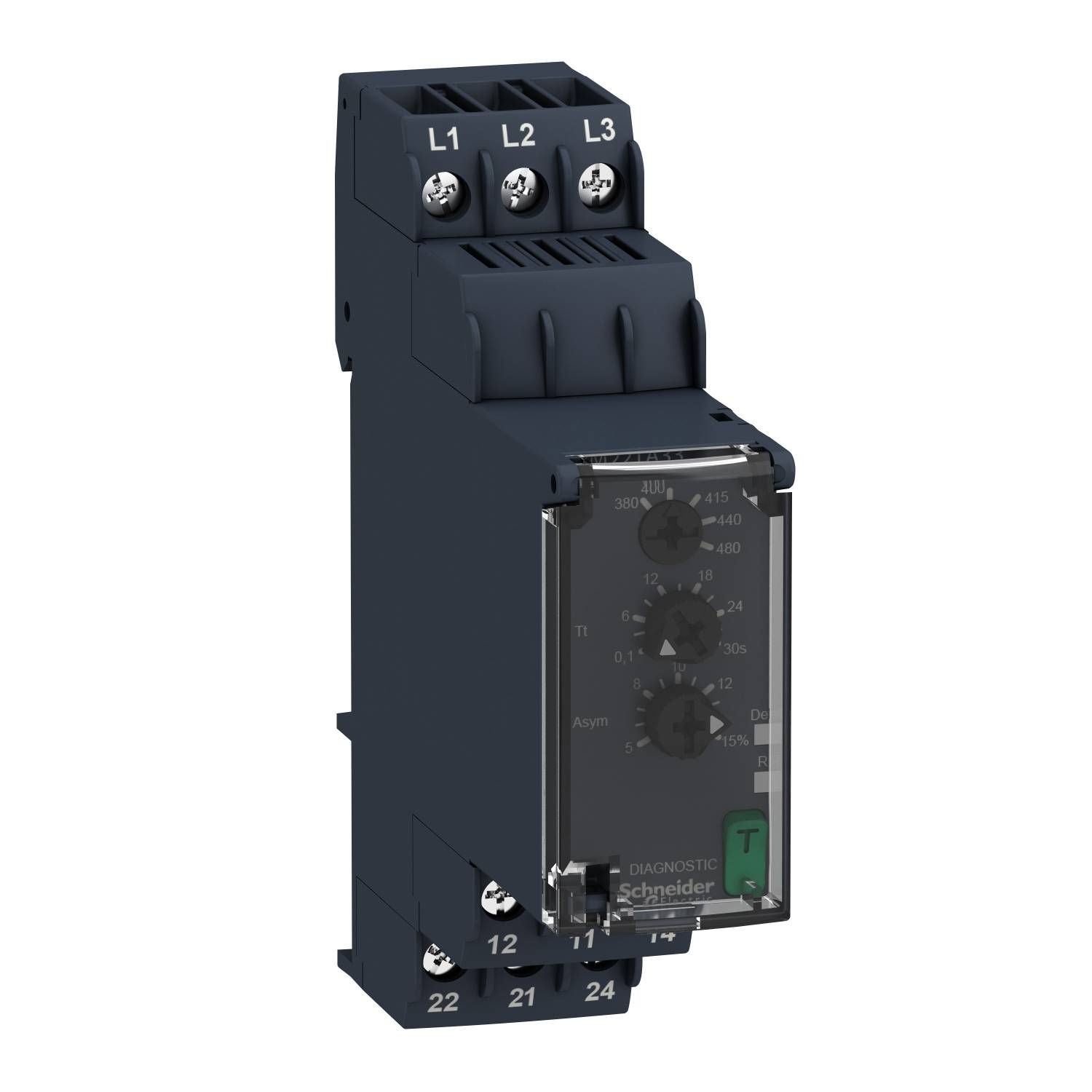

Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall und Phasenasymmetrie (5-15%). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Asymmetrie ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Die Versorgung erfolgt aus dem Messkreis. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausführung
- Ausstattung: AC, 380..480 V, 380..480 V, nein, nein, 304..576 V
Lieferumfang
- Geliefert wird: Schneider Electric Phasenfolgerelais RM22TA33, Verpackungseinheit: 1 Stk., EAN: 3606480792151
