Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.

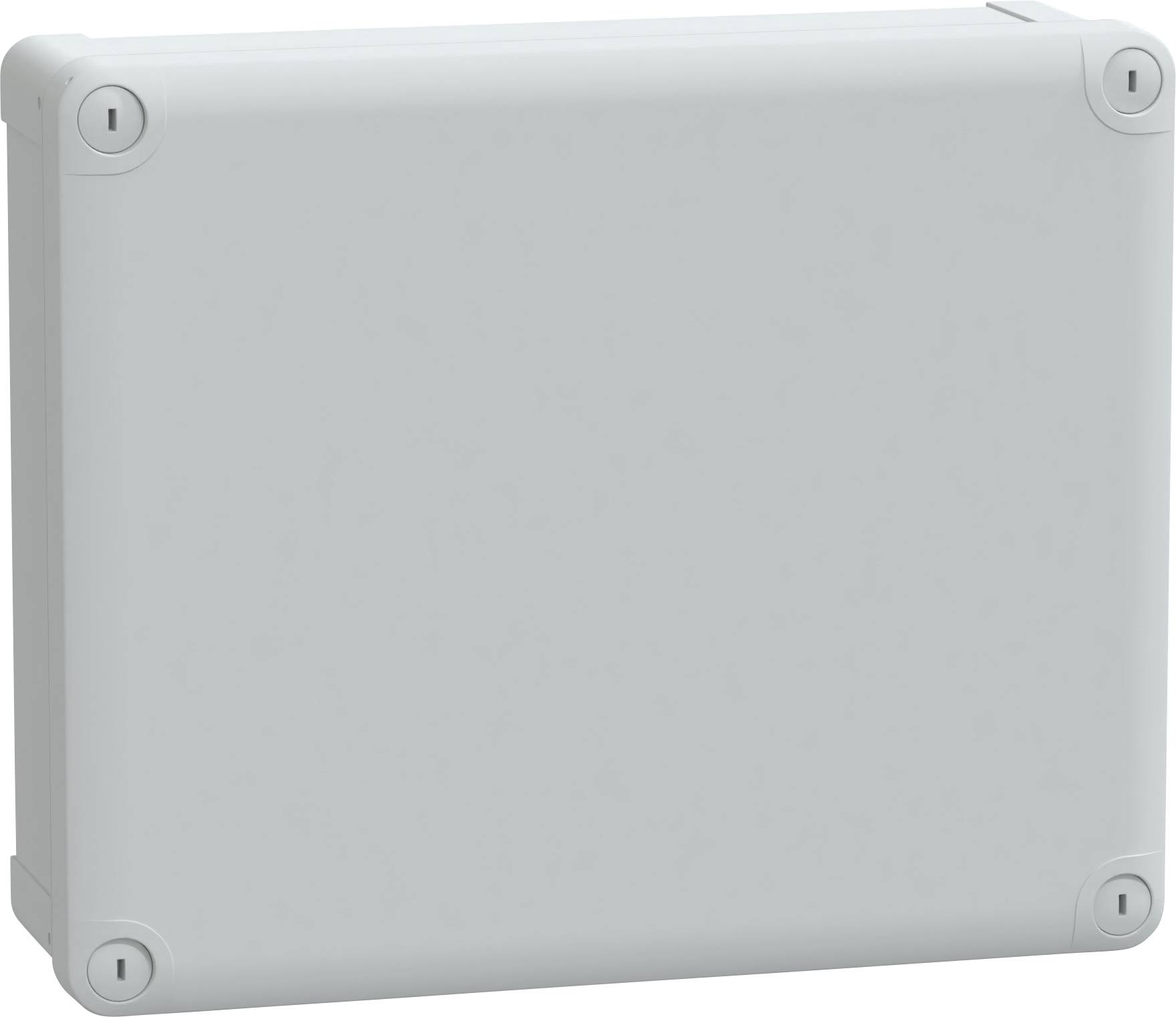

Eine weiße, rechteckige elektrische Anschlussdose mit abgerundeten Ecken, die zum sicheren Unterbringen von Elektroinstallationen in Innen- und Außenbereichen entwickelt wurde.

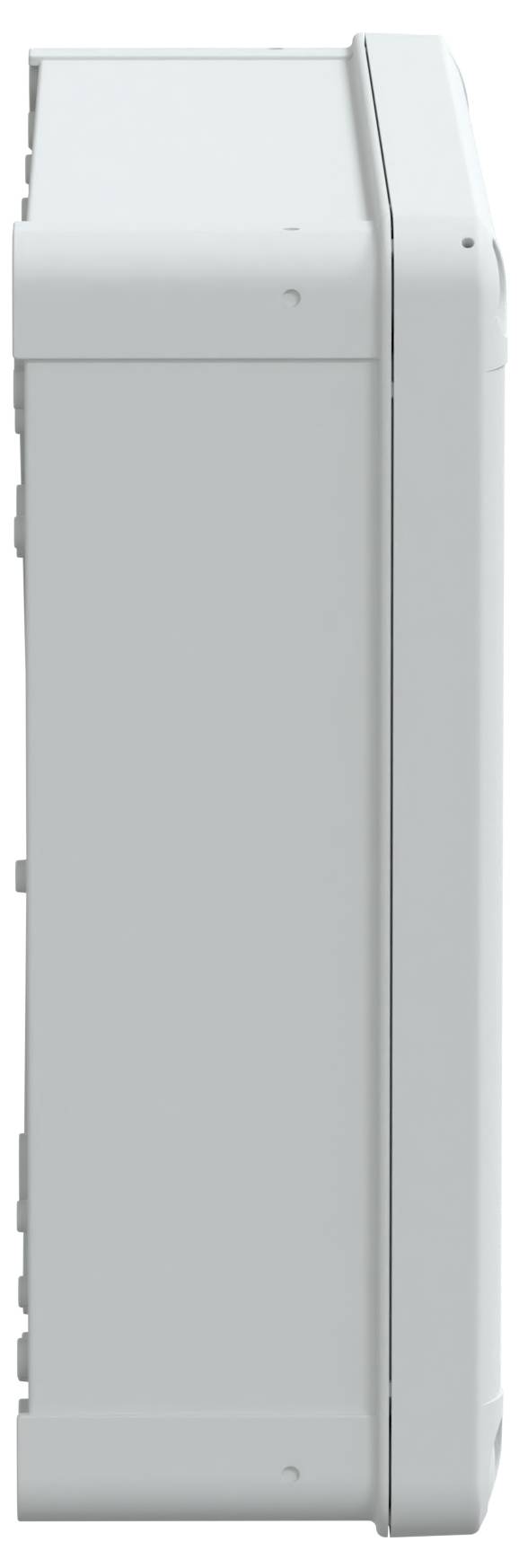

Seitenansicht eines rechteckigen elektrischen Gehäuses mit glatter, hellgrauer Oberfläche, das an einer Seite mit Scharnieren versehen ist.

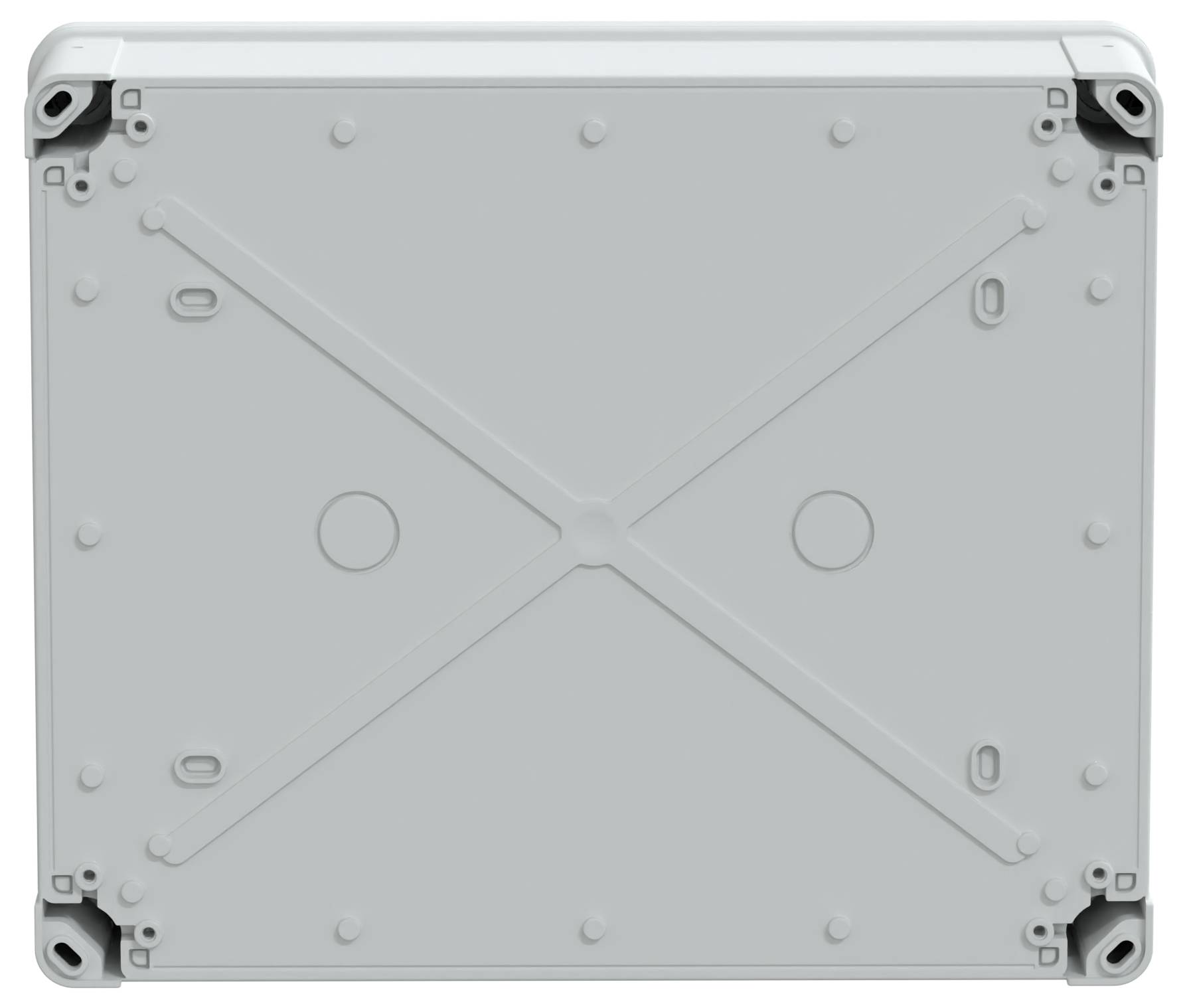

Eine graue elektrische Verteilerdose mit vier Schraublöchern an den Ecken und einem "X"-Muster auf ihrer Oberfläche, die üblicherweise zur Unterbringung von Elektroleitungen verwendet wird.

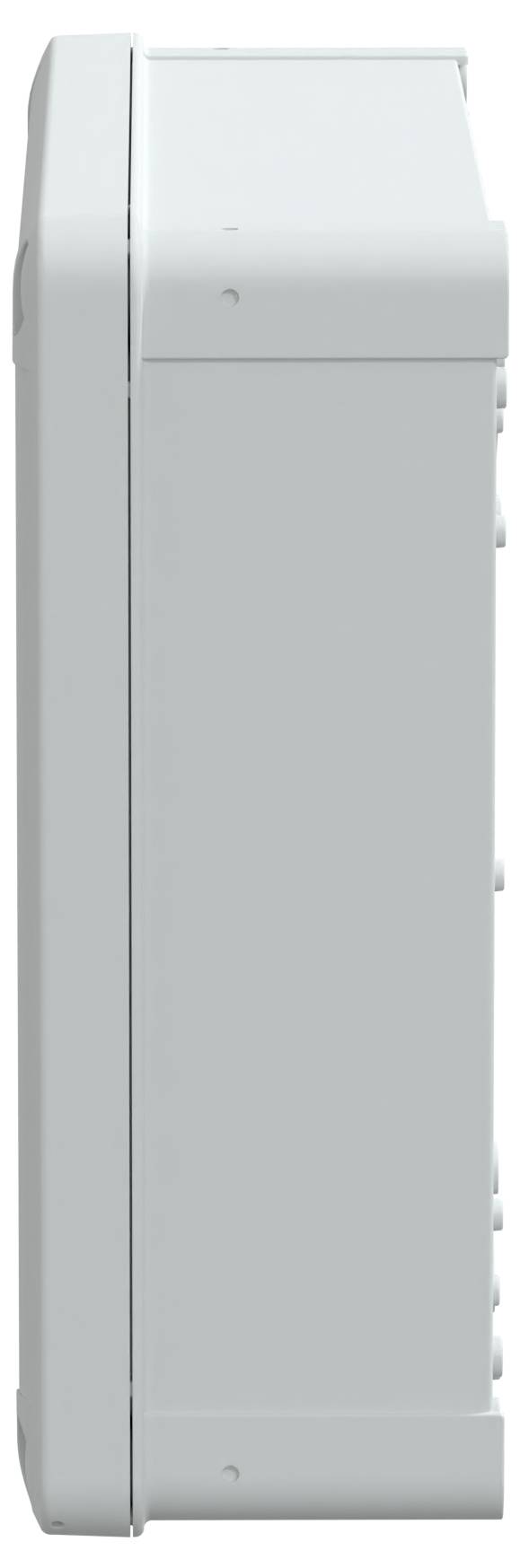

Seitenansicht eines weißen, rechteckigen elektronischen Geräts oder Haushaltsgeräts mit sichtbaren Tasten und elegantem Design.

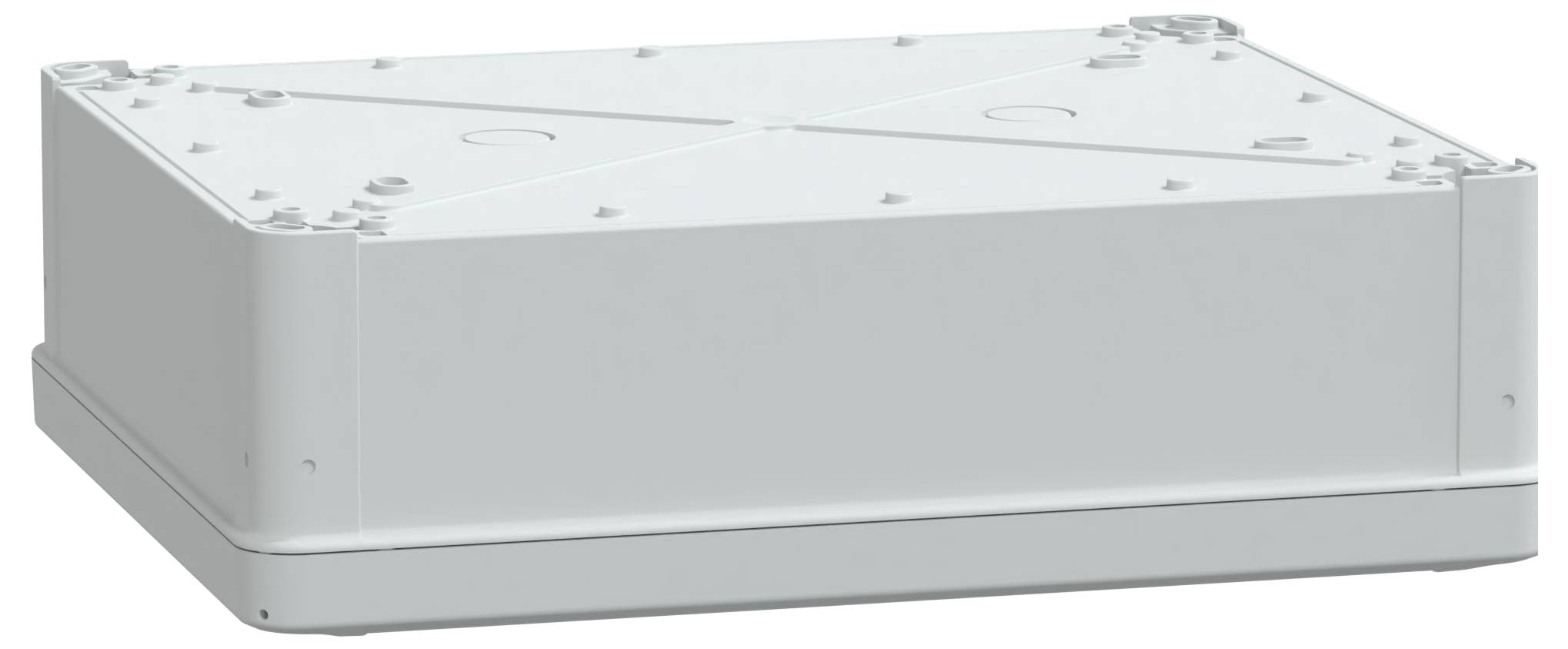

Ein rechteckiges, weißes, industrielles Gehäuse mit mehreren Schrauben auf der Oberseite, das für die Aufnahme elektronischer Komponenten entwickelt wurde.

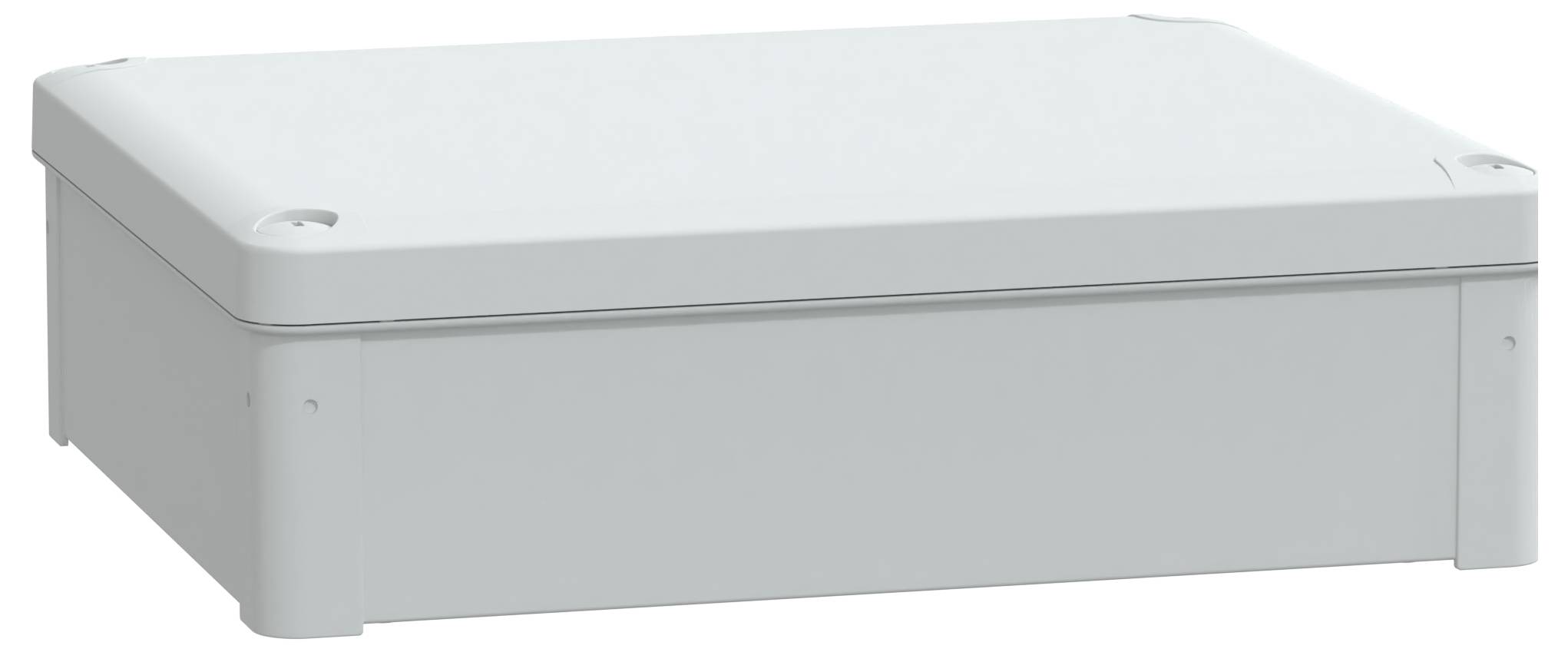

Eine rechteckige, hellgraue elektrische Verteilerdose mit einem glatten, versiegelten Deckel für den Außen- oder Industrieeinsatz.

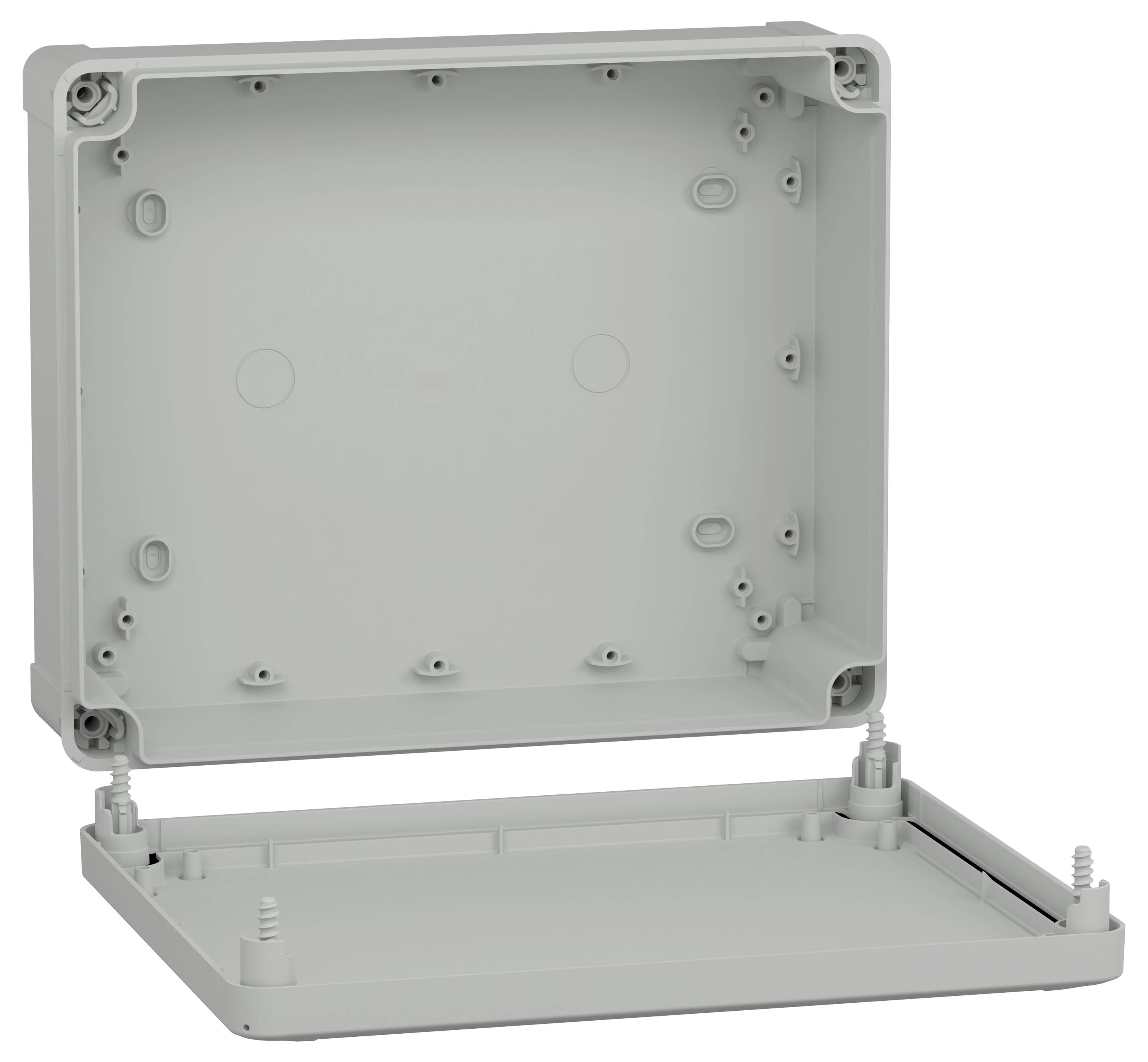

Eine offene rechteckige graue elektrische Verteilerdose, deren Deckel vom Gehäuse getrennt ist, mit sichtbaren Befestigungslöchern im Inneren.

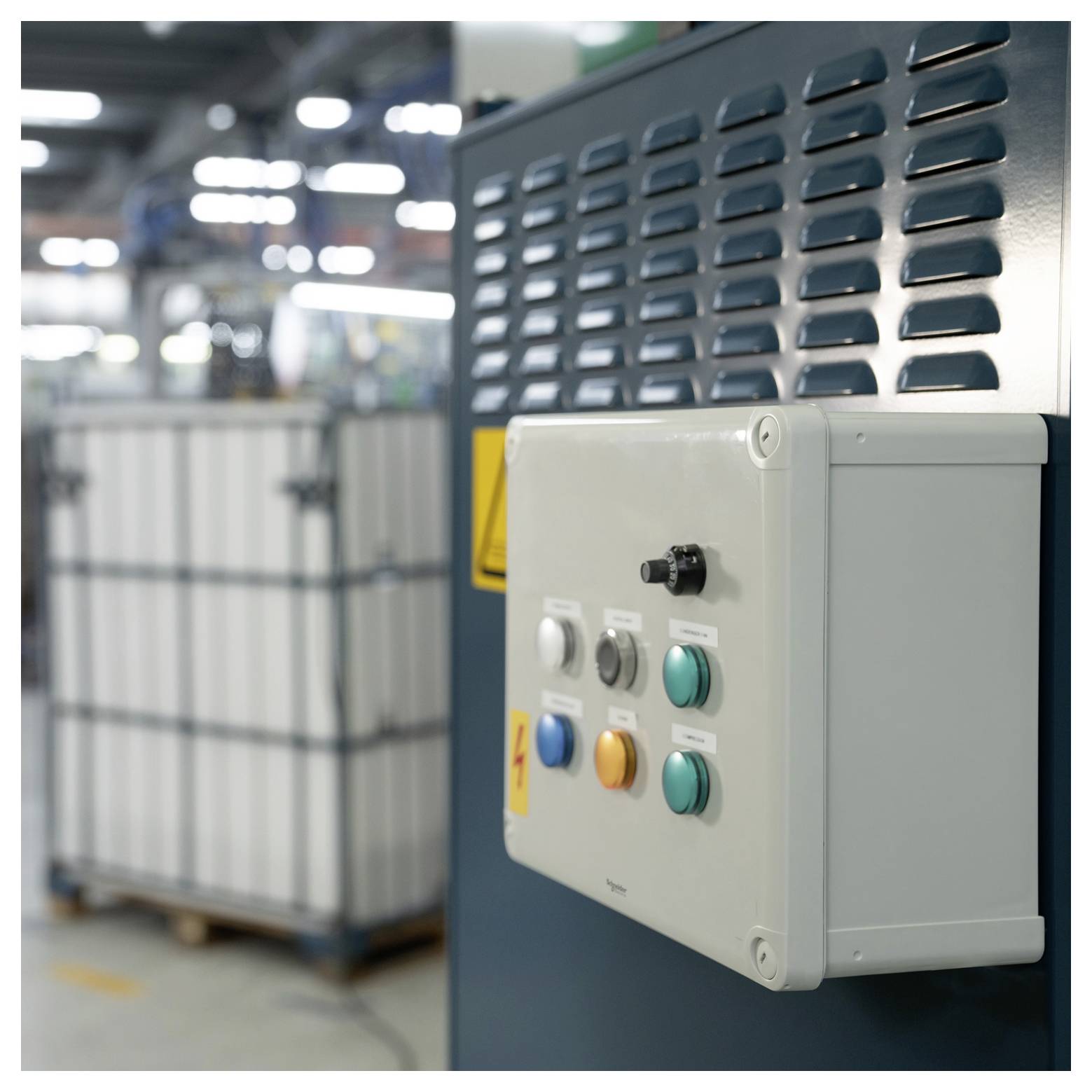

Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.-7

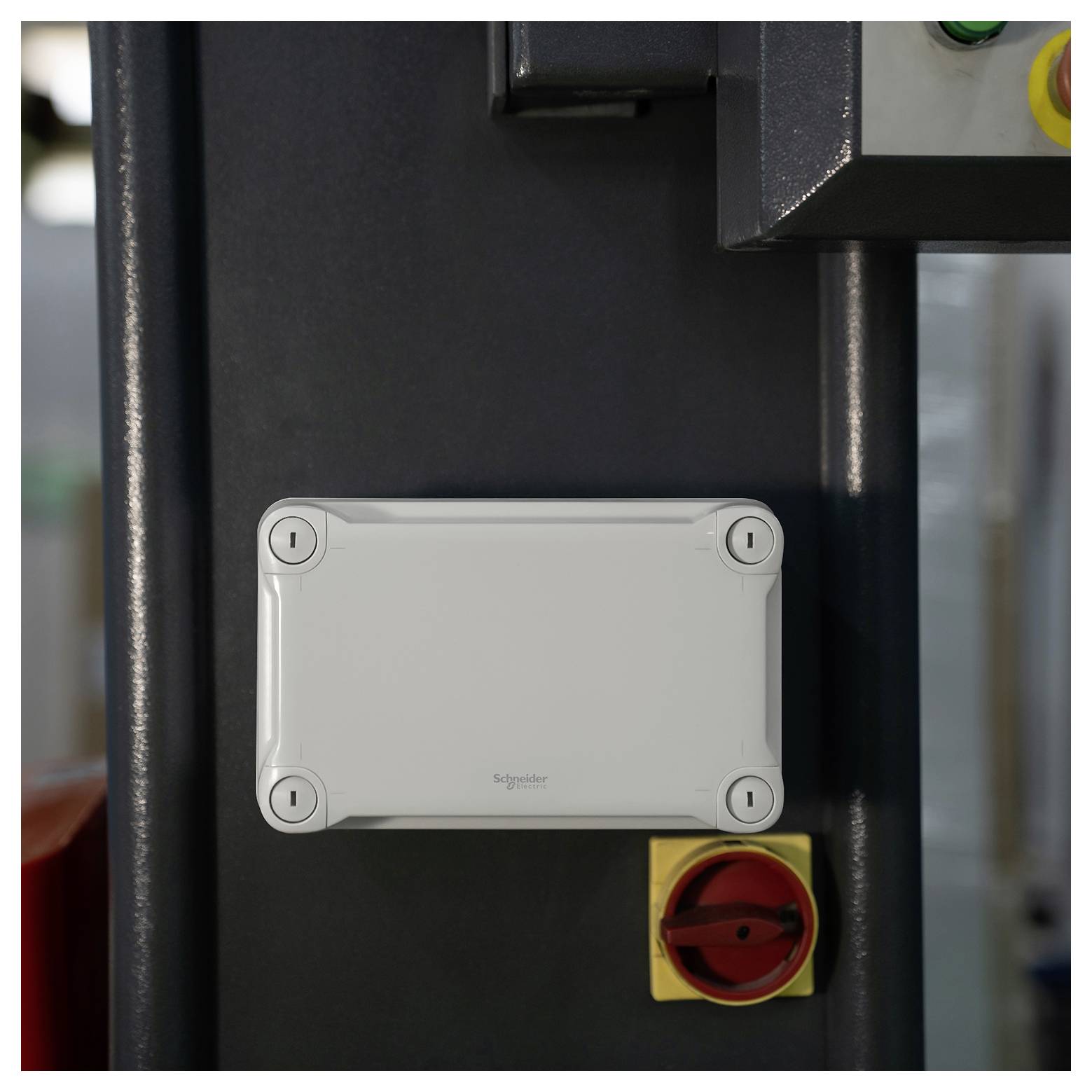

Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.-8

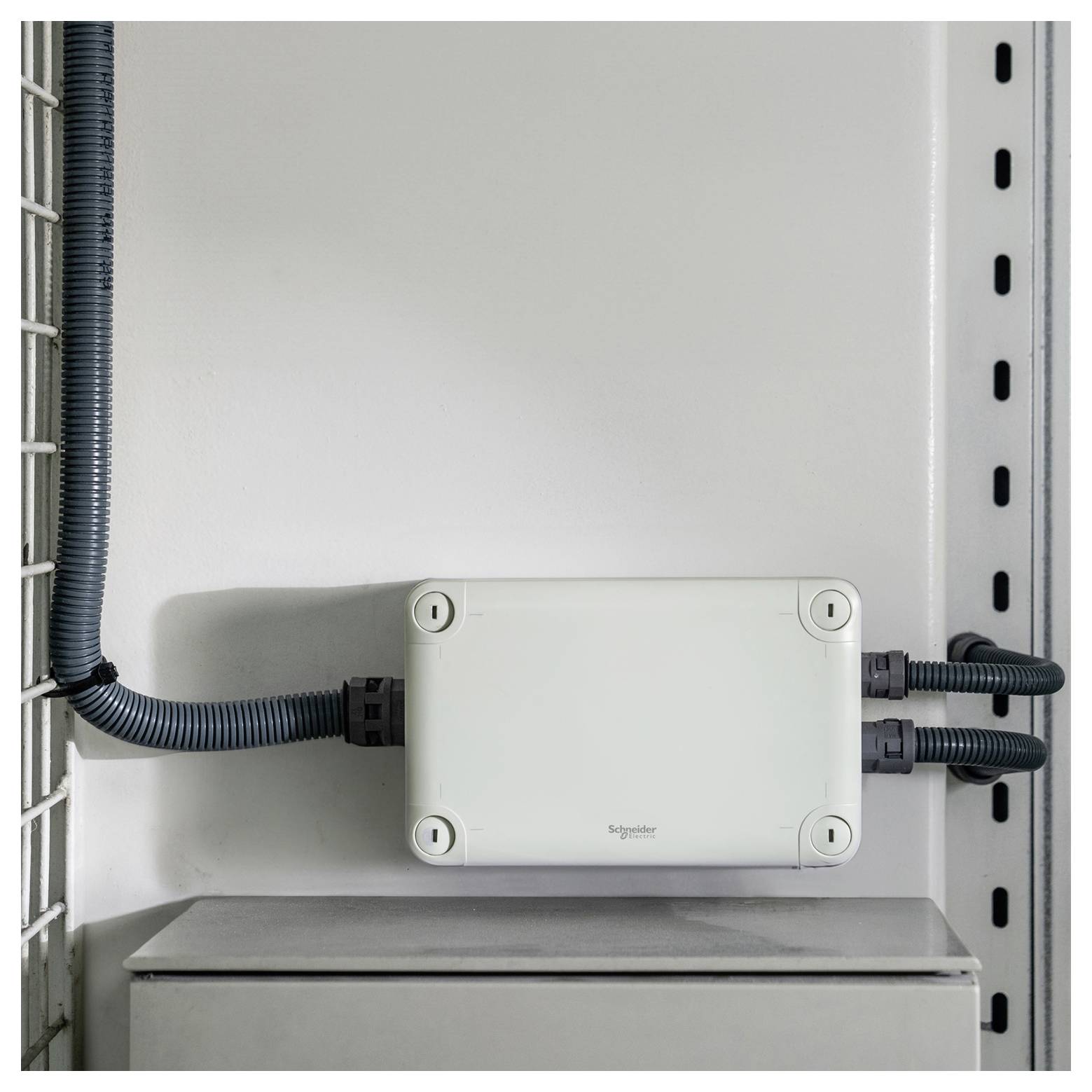

Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.-9

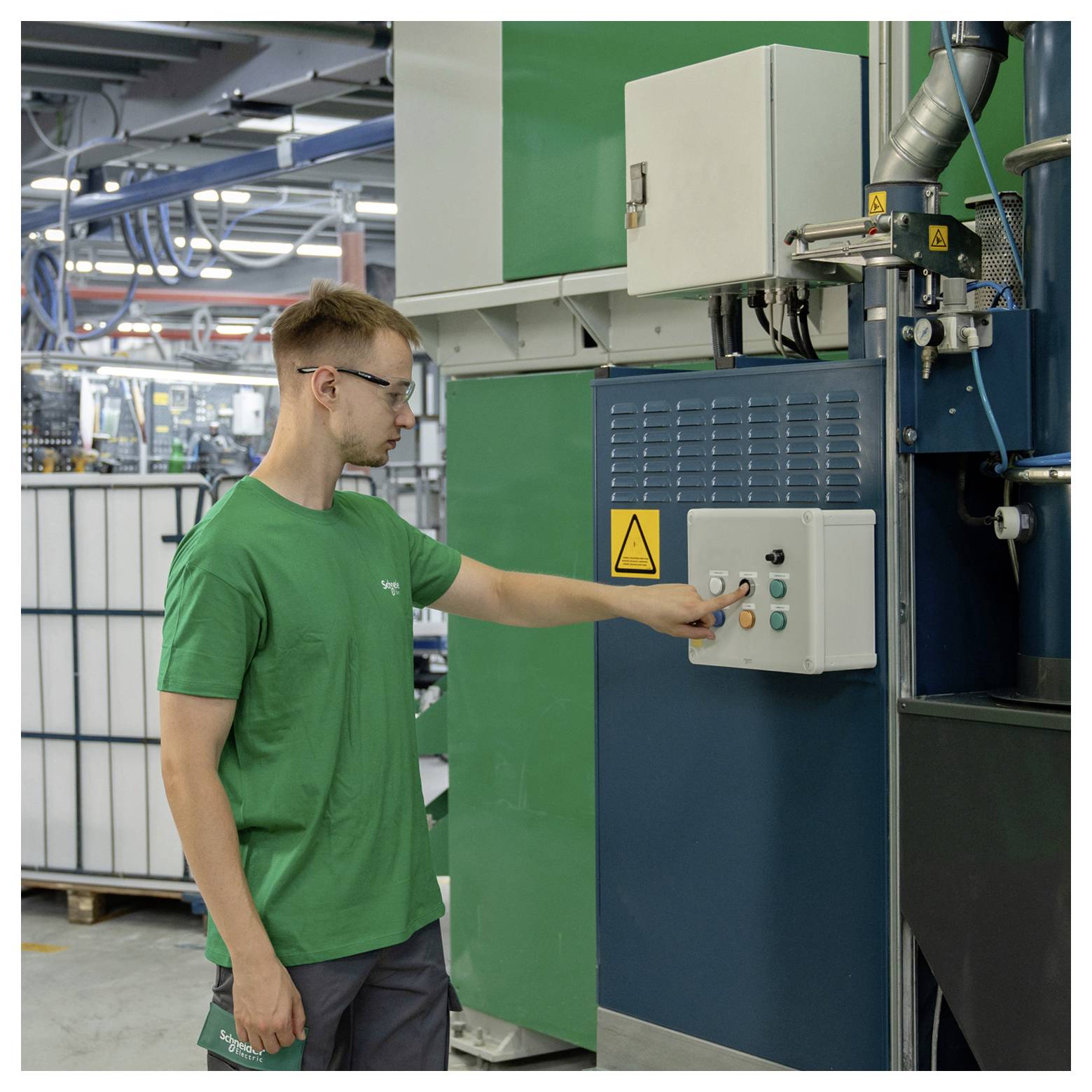

Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.-10

Eine weiße rechteckige Box mit beschrifteten Abmessungen. Breite: 291 mm (11,5 Zoll), Höhe: 241 mm (9,5 Zoll), Tiefe: 88 mm (3,5 Zoll).

1/12

Produkt-Art

Wand-Gehäuse

Material

ABS

Schutzart

IP66

Breite

241 mm

Höhe

291 mm

Lieferung Do., 24. Sept. 2026

Anzahl

Stück

Gesamt (CHF 35.11 / Stück)

CHF 35.11

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schneider Electric PanelSeT TBS NSYTBS29248 - ABS-Gehäuse mit undurchs. Abdeckung H20, H291xB241xT88mm, IP66, IK07

Das ABS-Gehäuse ist einfach zu montieren mit 3 Befestigungsmöglichkeiten
Schutzart IP66
Stoßfestigkeit IK07
Inkl. Klein- und Befestigungszubehör
Mit Montageplatte oder DIN-Schienen
Hergestellt aus 45% recyceltem ABS-Kunststoff

Technische Daten

Produkt-Art: Wand-Gehäuse

Material: ABS

: IP66

Herstellerfarbe: Lichtgrau (RAL 7035)

Länge: 88 mm

Breite: 241 mm

Höhe: 291 mm

Gewicht: 0.86 kg

Inhalt: 1 St.

Typ: PanelSeT TBS

Abm.: (L x B x H) 88 x 241 x 291 mm

Herst.-Teilenr.: NSYTBS29248

Tiefe: 88 mm

UKCA: Nein

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Länge bzw. Tiefe

Breite

Inhalt

Abm.

Höhe

Produkt-Art

Schneider Electric PanelSeT TBS NSYTBS191610H Wand-Gehäuse 105 x 164 x 193 x 105 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866546

105 mm

164 mm

1 St.

(L x B x H) 105 x 164 x 193 mm

193 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 105 x 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866547

105 mm

164 mm

1 St.

(L x B x H) 105 x 164 x 192 mm

192 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS19168 Wand-Gehäuse 164 x 192 x 87 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866548

87 mm

164 mm

1 St.

(B x H x T) 164 x 192 x 87 mm

192 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS19168T Wand-Gehäuse 87 x 164 x 192 x 87 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866549

87 mm

164 mm

1 St.

(L x B x H) 87 x 164 x 192 mm

192 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241910 Wand-Gehäuse 107 x 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866550

107 mm

194 mm

1 St.

(L x B x H) 107 x 194 x 241 mm

241 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241910HT Wand-Gehäuse 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866552

107 mm

194 mm

1 St.

(B x H x T) 194 x 241 x 107 mm

241 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241910T Wand-Gehäuse 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866553

107 mm

194 mm

1 St.

(B x H x T) 194 x 241 x 107 mm

241 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241912H Wand-Gehäuse 127 x 194 x 241 x 127 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866554

127 mm

194 mm

1 St.

(L x B x H) 127 x 194 x 241 mm

241 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241912HT Wand-Gehäuse 127 x 194 x 241 x 127 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866555

127 mm

194 mm

1 St.

(L x B x H) 127 x 194 x 241 mm

241 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS111113H Wand-Gehäuse 116 x 116 x 133 ABS Lichtgrau (RAL 7035) 2 St.

Bestell-Nr.:1876142

133 mm

116 mm

2 St.

(B x H x T) 116 x 116 x 133 mm

116 mm

Wand-Gehäuse

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1866564 Schneider Electric PanelSeT TBS NSYTBS29248 Wand-Gehäuse 88 x 241 x 291 x 88 ABS Lichtgrau (RAL 7035) 1 St.

Beschreibung

Zuverlässige Qualität für den industriellen Einsatz. Die PanelSeT TBS-Gehäuseserie ist für den Einsatz in industriellen Innenbereichen ohne besondere Hygieneanforderungen konzipiert. Sie erfüllt die Norm IEC 62208:2023 für Leergehäuse von Niederspannungsschaltanlagen. Ergänzend stellt der Hersteller eine Prüfzusammenfassung sowie ein Konformitätszertifikat auf Basis der durchgeführten Konstruktionsprüfungen bereit - für maximale Sicherheit und Normtreue. Flexibel kombinierbar - passgenau für jede Anwendung. Dank präziser Fertigung entsprechen die Gehäuse exakt den Katalogmaßen. Ihr durchdachtes Design erlaubt die Kombination mit vielseitigem Zubehör und eine flexible Anpassung an unterschiedliche Einbausituationen - ideal für individuelle Projektanforderungen. Recycelter Kunststoff - robust, nachhaltig, normgerecht. Die PanelSeT TBS-Gehäuse bestehen aus ABS-Kunststoff mit einem Recyclinganteil von mindestens 45 % (post-industriell). Sie sind ausgelegt für Temperaturen von -25 °C bis +60 °C, glühdrahtbeständig bis 650 °C (nach IEC 60695-2-11) und stoßfest gemäß IK07 (nach IEC 62262). Die Gehäuse bieten Schutzart IP66 (IEC 60529) sowie eine Isolierung der Schutzklasse II (IEC 61140).

Intelligente Details für den Montagealltag
RAL 7035-Farbton, optional mit transparentem Deckel – auch für sichtbare Installationen geeignet
Deckel mit 4 unverlierbaren Kunststoffschrauben außerhalb des Dichtbereichs fixierbar
Werkzeuglose Montage und Demontage mit Flachschraubenzieher möglich
Verstärkte Kanten an Unterteil und Deckel für erhöhte Stabilität
Optional abschließbar - für mehr Sicherheit
Kabelverschraubungen problemlos integrierbar
Leicht austauschbarer Deckel bei Beschädigung oder Designwechsel
Flexible Befestigung - für jede Einbausituation geeignet

Die Gehäuse lassen sich auf drei Arten montieren:
1. Über vier Eckkanäle außerhalb des Dichtbereichs (ab 138 × 93 × 72 mm)
2. Durch zwei oder vier rückseitige Langlöcher
3. Mithilfe von Befestigungslaschen (ab 116 × 116 × 62 mm)

Digitale Planungsunterstützung inklusive Alle TBS-Gehäuse werden mit umfassenden technischen Unterlagen bereitgestellt: Umweltzertifikate (PEP, RoHS) sowie 2D-, 3D- und CAD-Dateien, kompatibel mit SEE ELECTRICAL, ETAP, EPLAN und WSCAD - für eine nahtlose Integration in Ihre Planung.
