Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece

Eine klare, leere elektrische Verteilerdose für Wandmontage, mit sichtbaren Befestigungspunkten und einem transparenten Deckel.

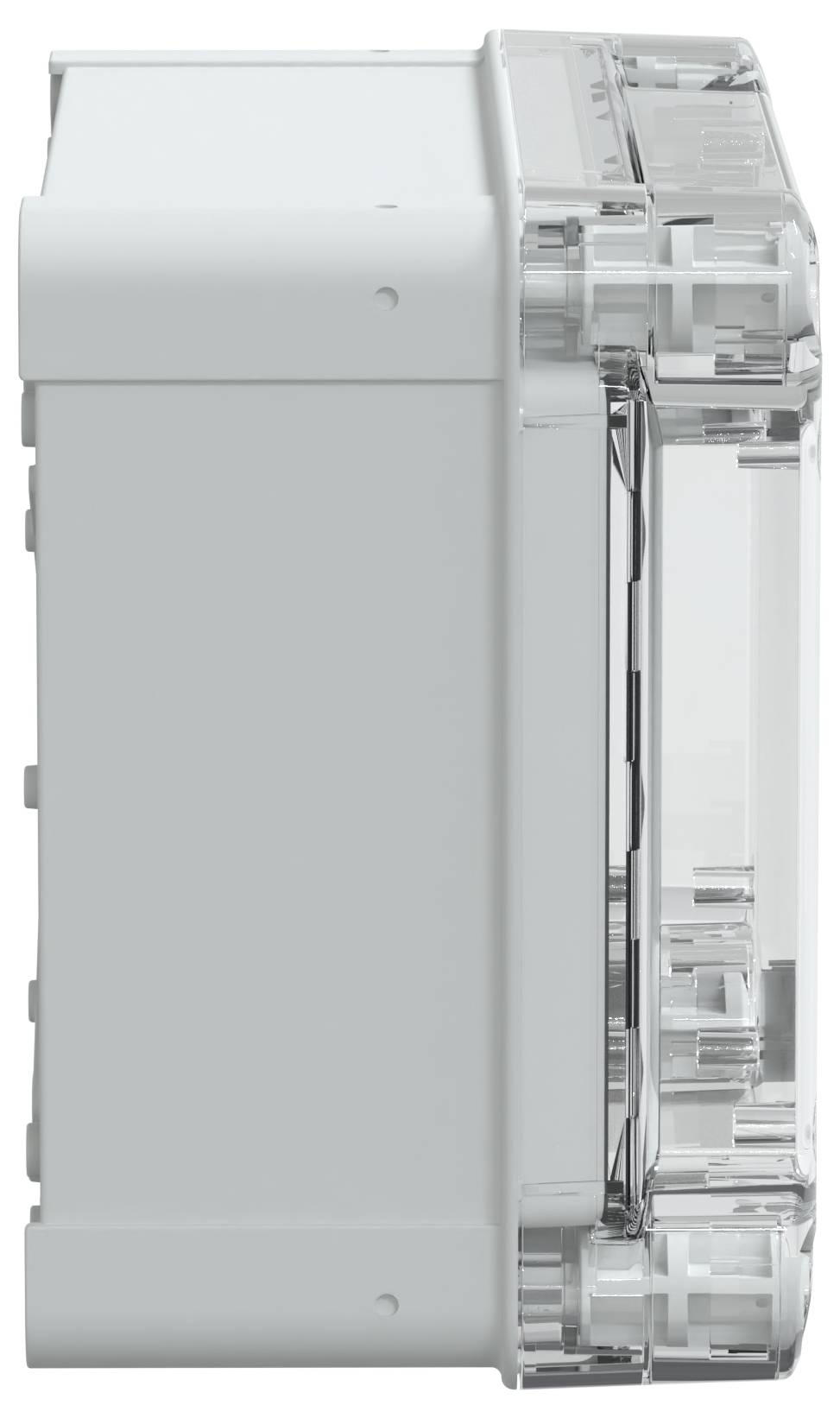

Eine Seitenansicht einer weißen Plastikbox mit einem transparenten Deckel, die ein kompaktes Design und eine rechteckige Form zeigt.

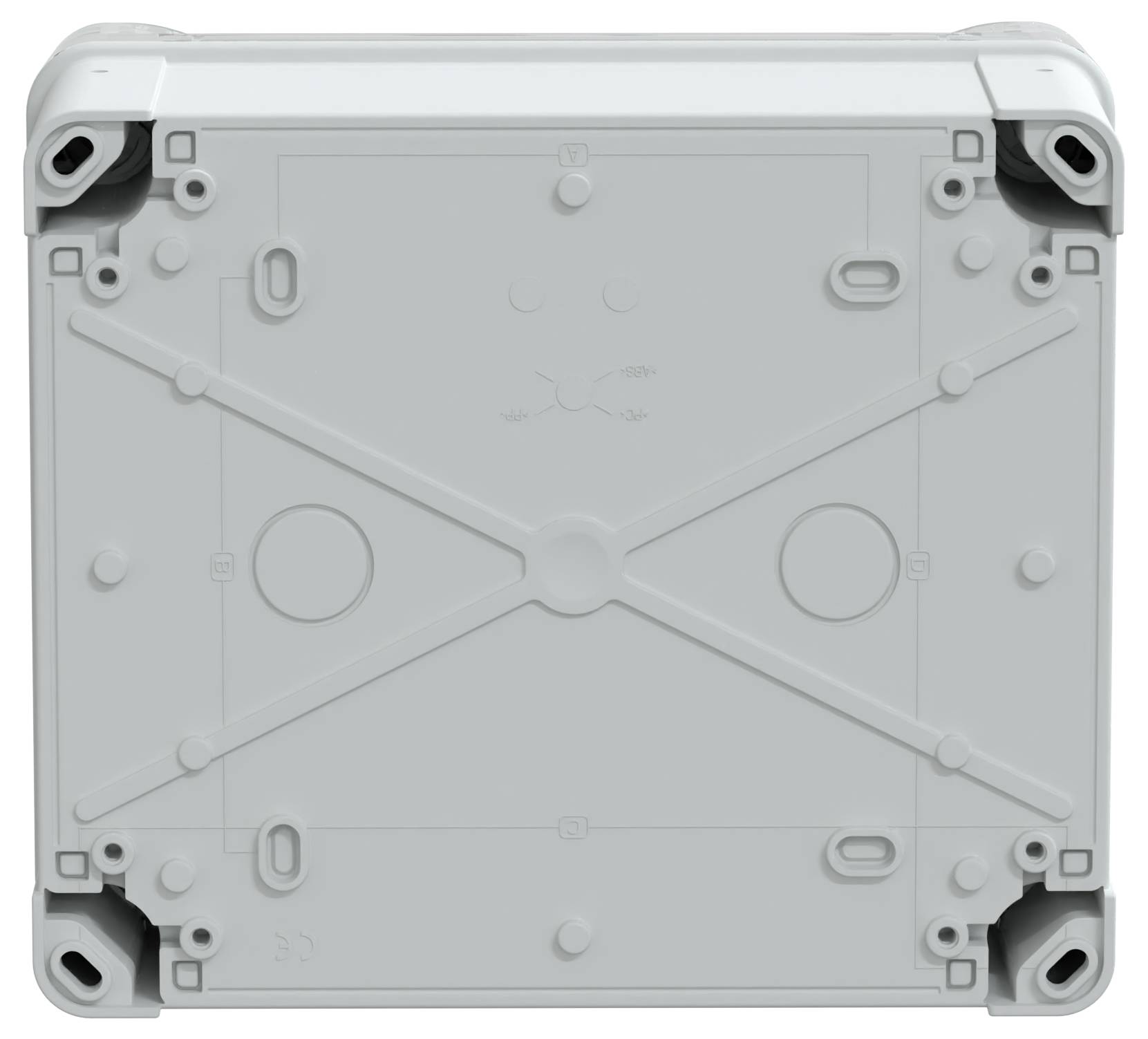

Ein grauer Kunststoff-Verteilerdosendeckel mit mehreren Schrauböffnungen und einem kreuzförmigen Verstärkungsmuster.

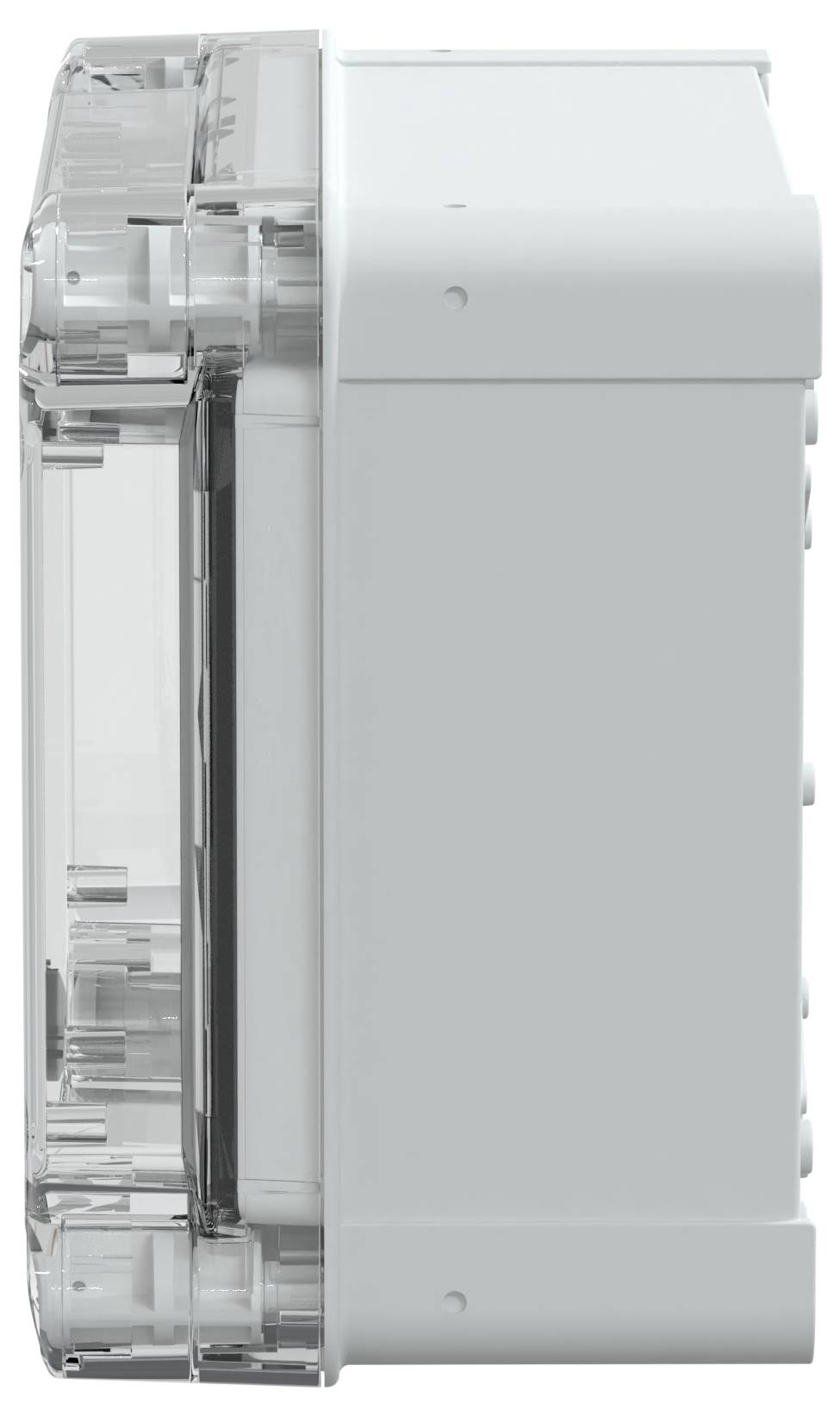

Seitenansicht eines weißen, rechteckigen elektronischen Geräts mit einer durchsichtigen Plastikabdeckung auf der linken Seite, die Tasten auf der rechten Seite zeigt.

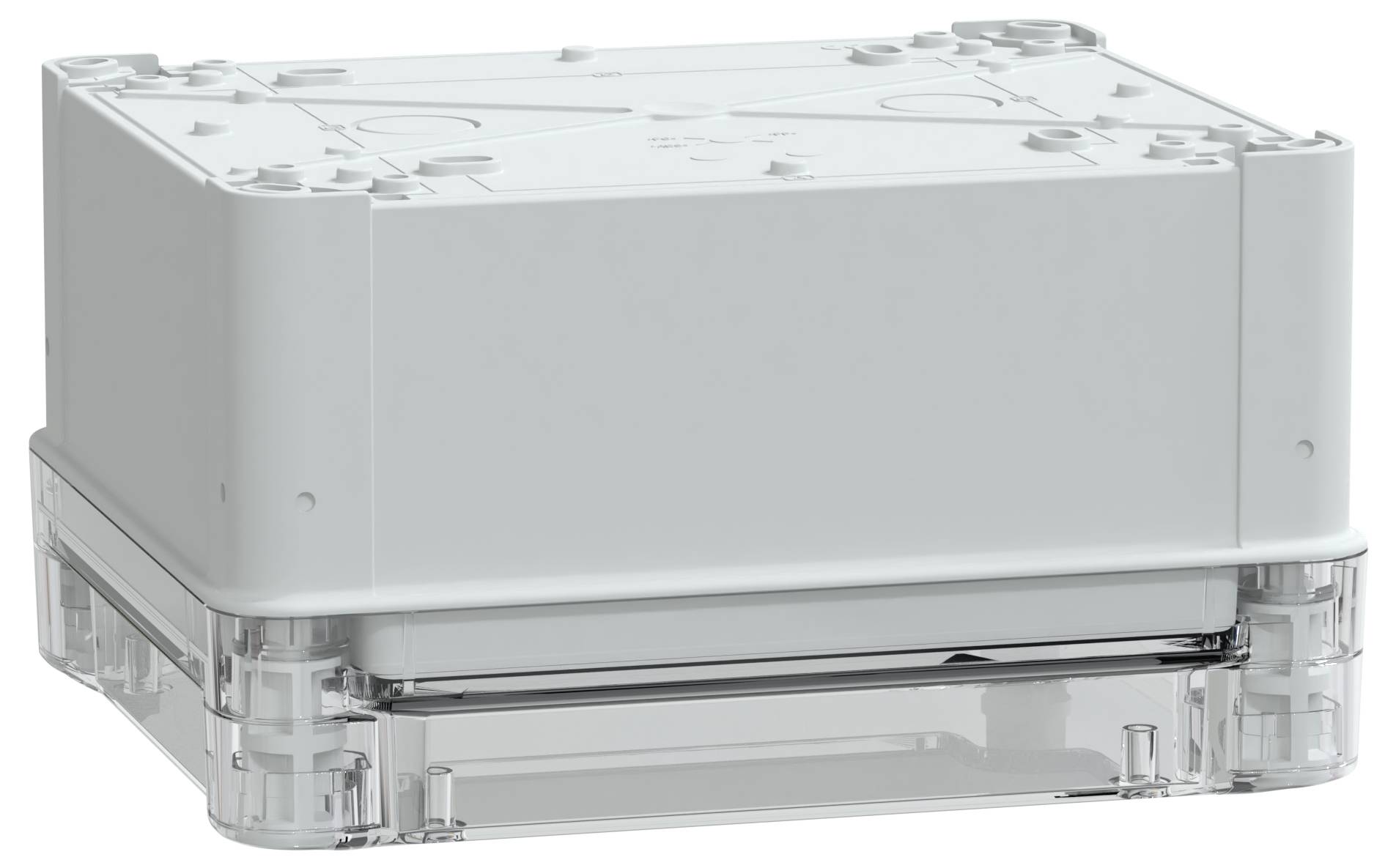

Eine weiße, rechteckige Kunststoffgehäuse mit einem durchsichtigen unteren Abschnitt, die zur Unterbringung von elektronischen Komponenten oder Verbindungen verwendet wird, aus einem Winkel betrachtet.

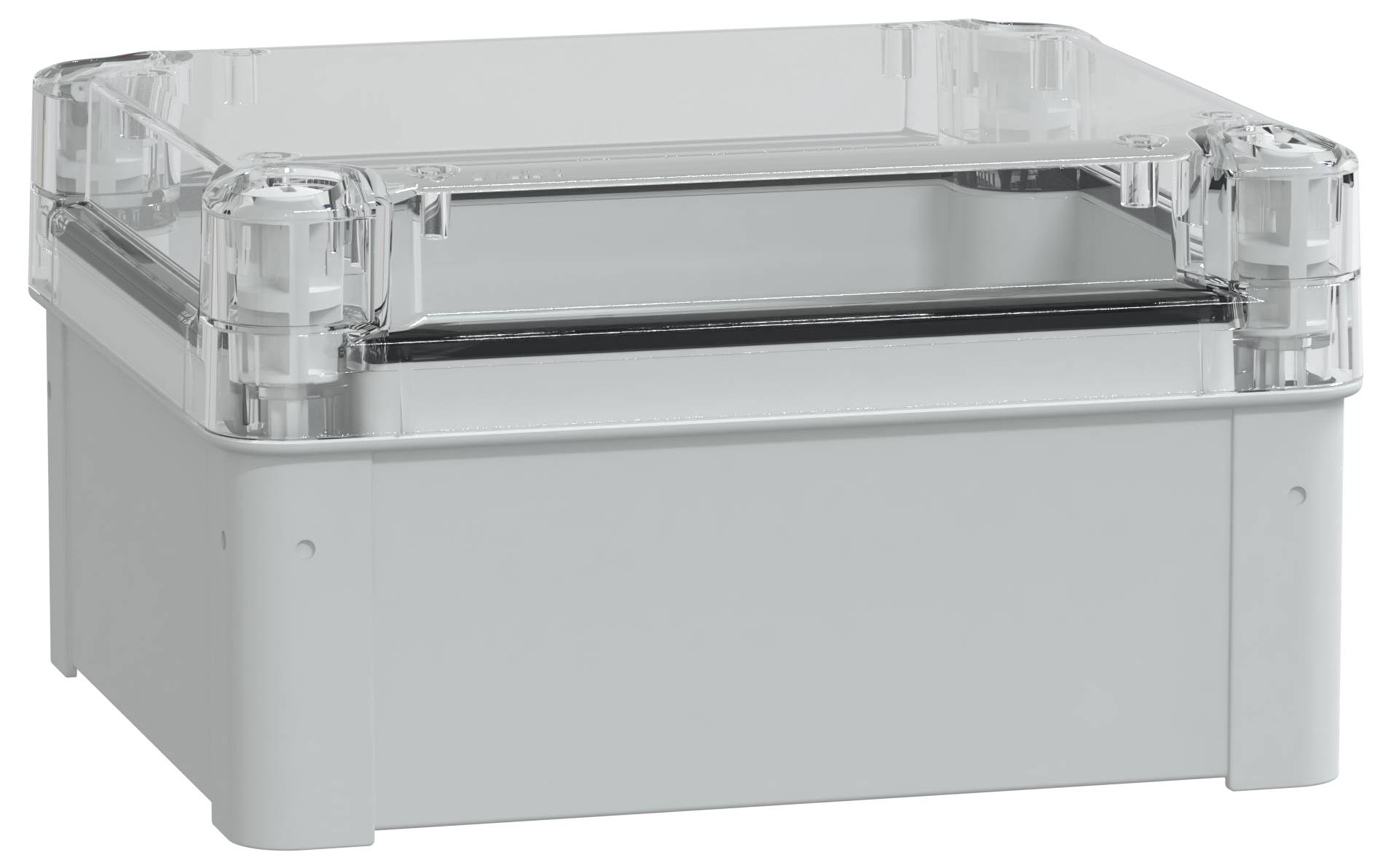

Eine rechteckige, transparente Elektronikverschalungsbox mit weißer Basis, geeignet zum Gehäusen und Schützen von elektronischen Bauteilen.

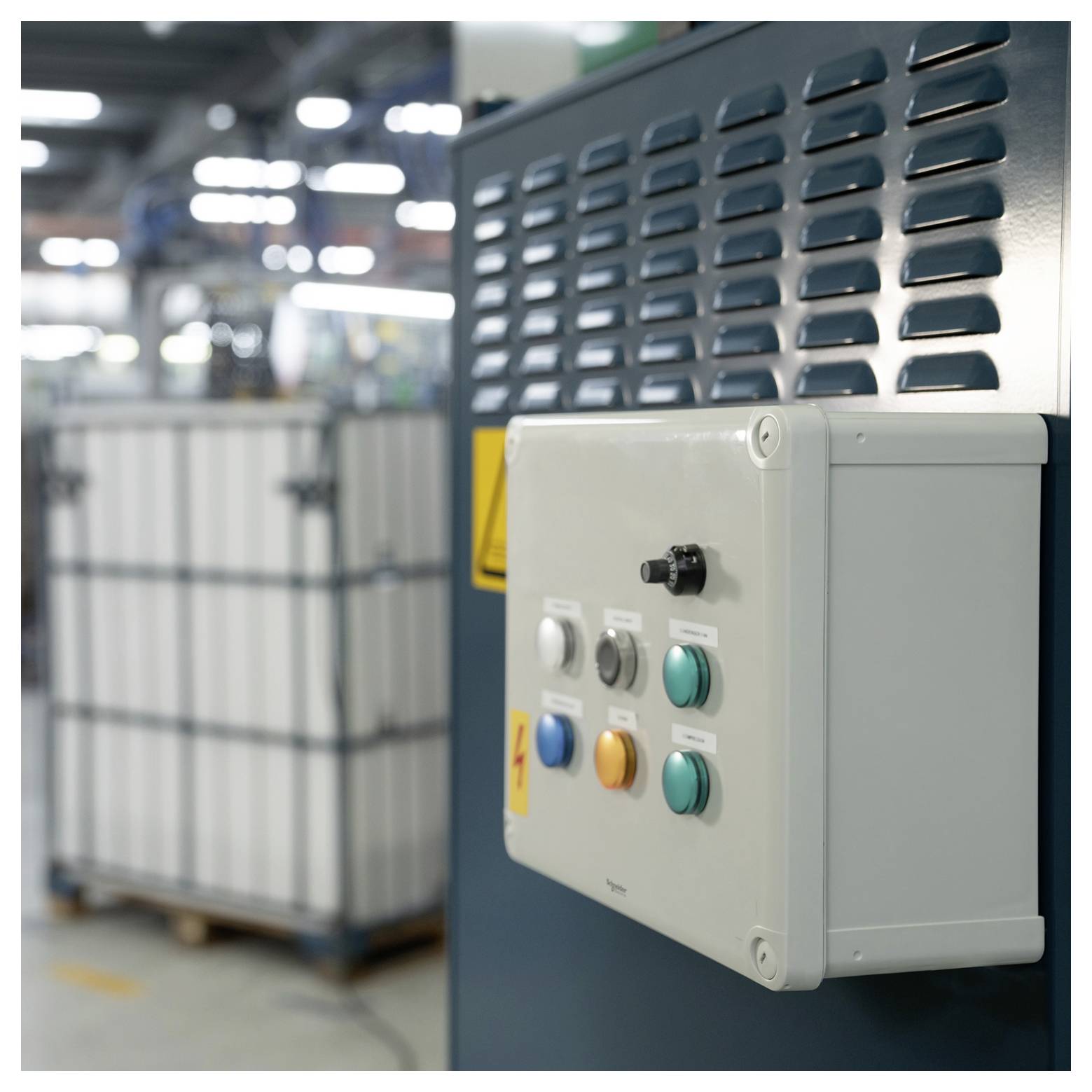

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece-6

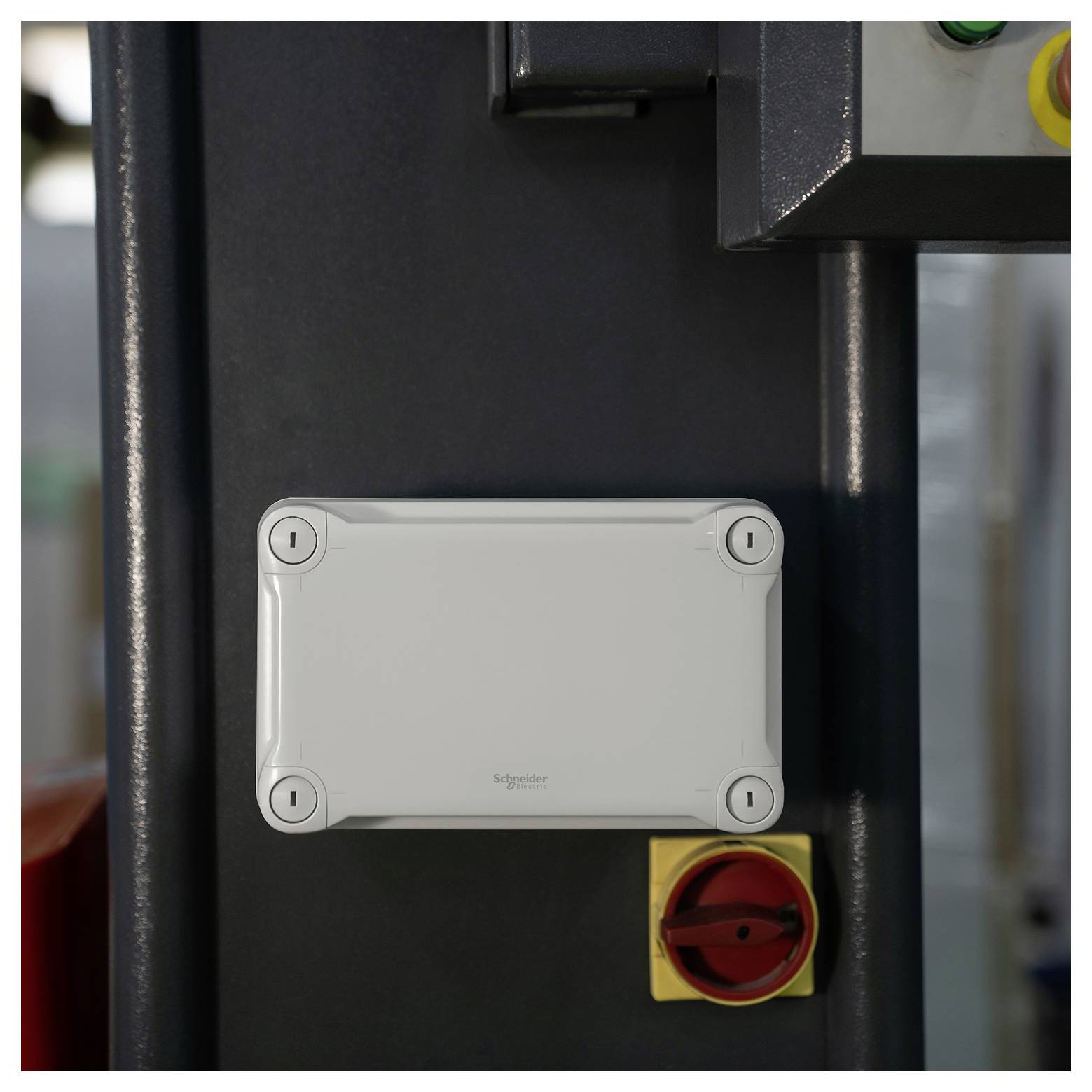

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece-7

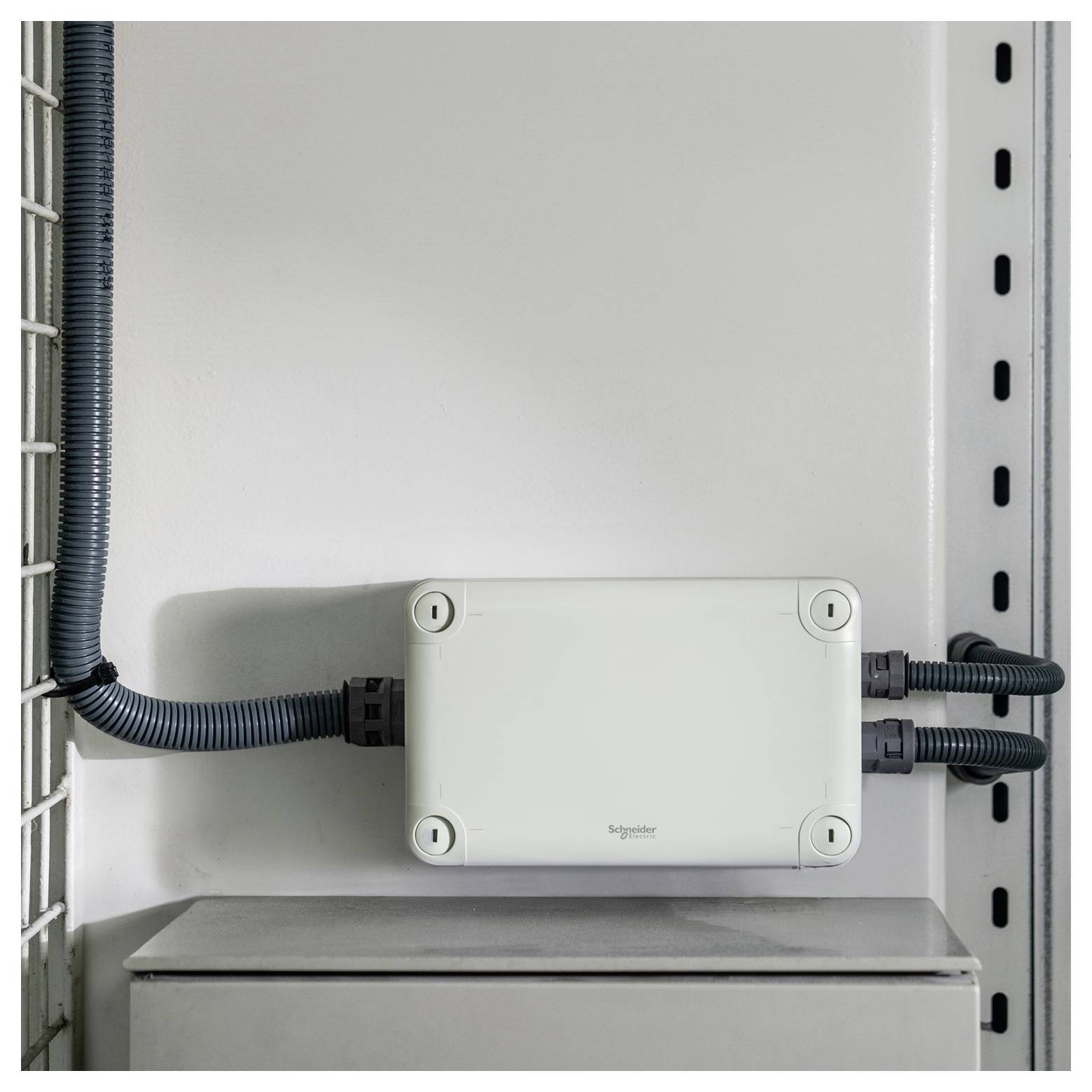

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece-8

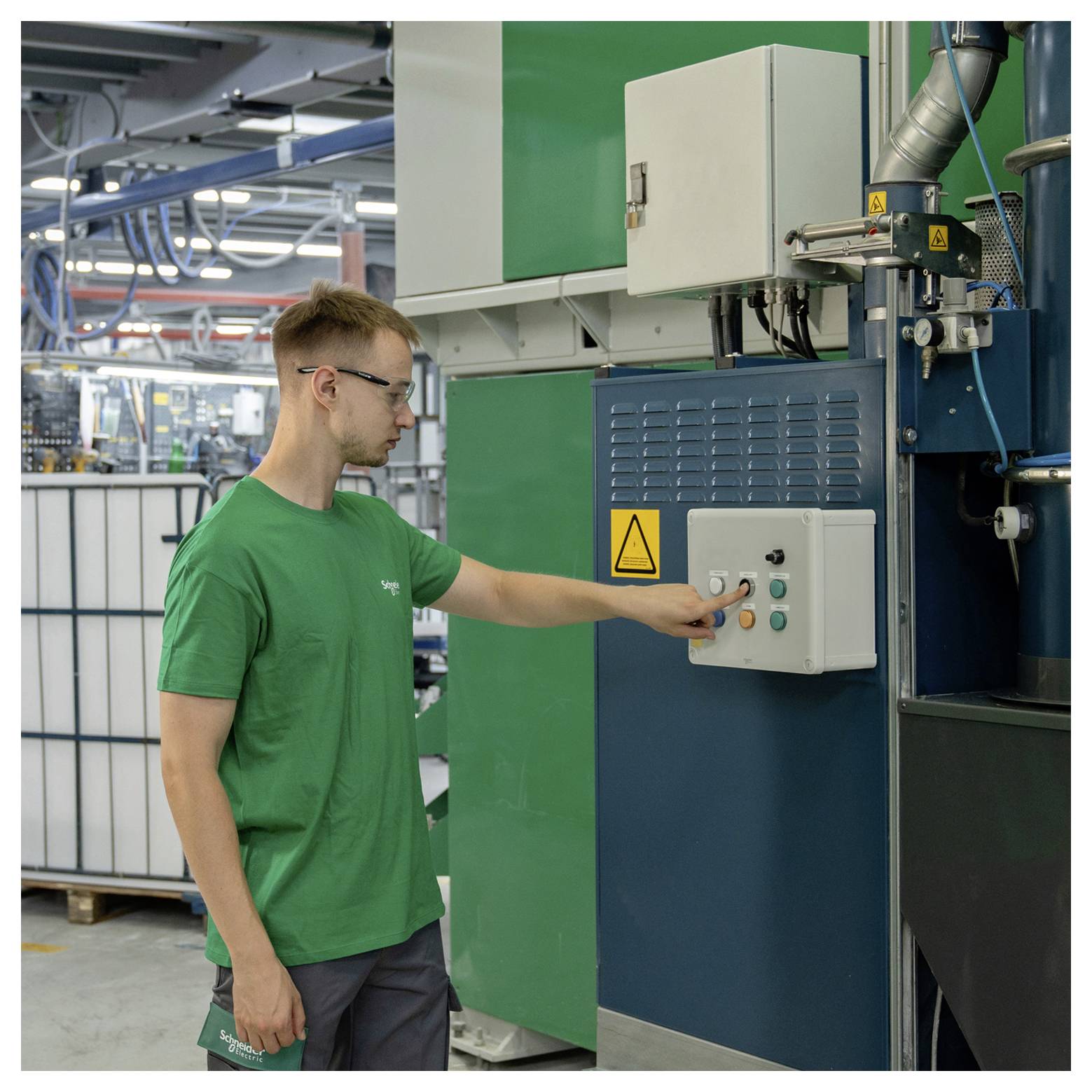

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece-9

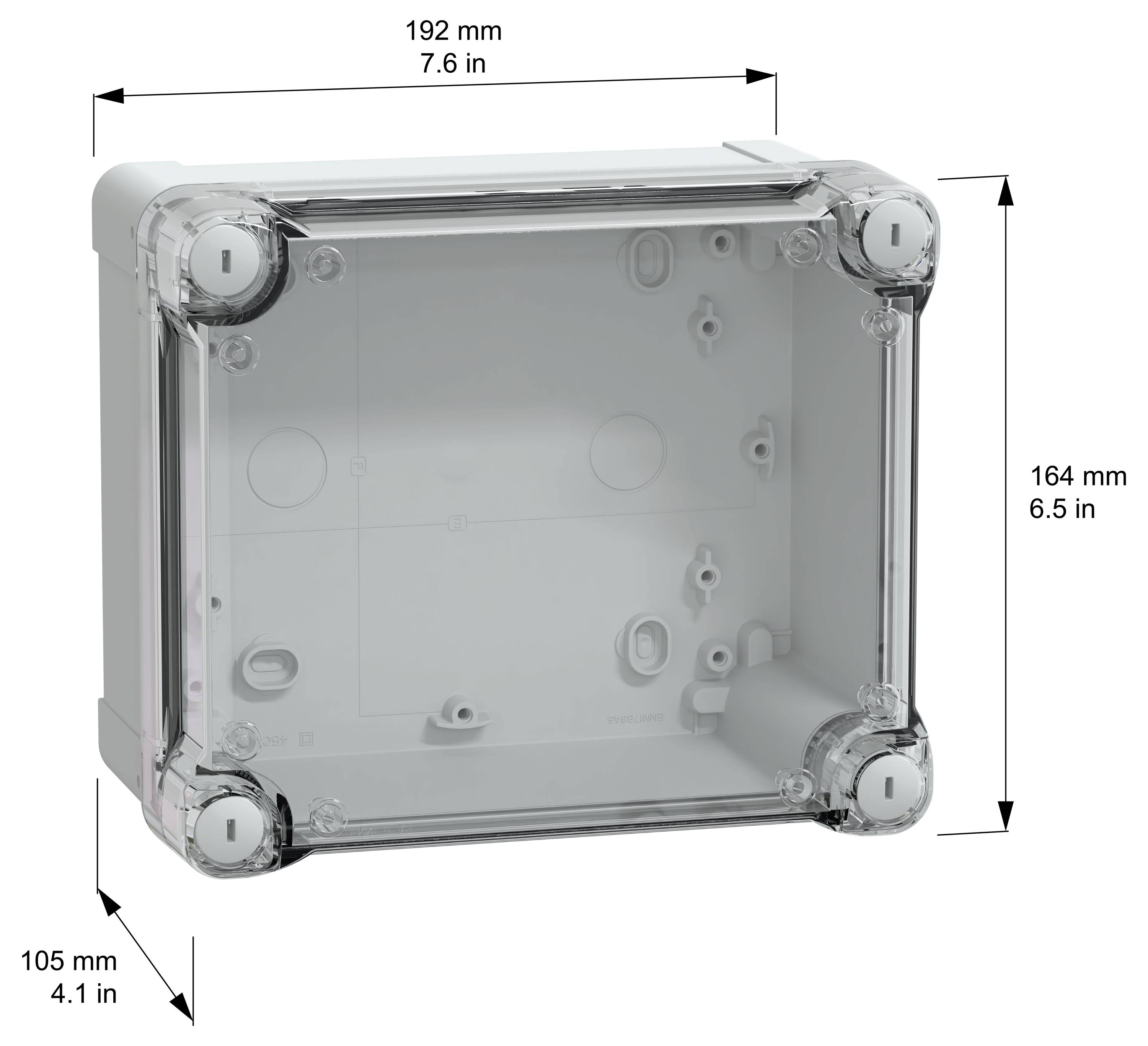

Eine leere, hellgraue rechteckige Plastikbox mit transparentem Deckel. Die Abmessungen betragen 192 mm Breite, 164 mm Höhe und 105 mm Tiefe.

1/11

Verpackungsart

Piece

Produkt-Art

Wand-Gehäuse

Material

ABS

Schutzart

IP66

Breite

164 mm

Sofort-Lieferung Mo., 5. Okt.

5 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 19.38 / Stück)

CHF 19.38

zzgl. MwSt.

nur CHF 5.57

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schneider Electric PanelSeT TBS NSYTBS191610HT - ABS-Gehäuse Deckel durchs. H40, B192xH164xT105mm, IP66, IK07

Das ABS-Gehäuse ist einfach zu montieren mit 3 Befestigungsmöglichkeiten
Schutzart IP66
Stoßfestigkeit IK07
Inkl. Klein- und Befestigungszubehör
Mit Montageplatte oder DIN-Schienen
Hergestellt aus 45% recyceltem ABS-Kunststoff

Technische Daten

Verpackungsart: Piece

Produkt-Art: Wand-Gehäuse

Besonderheiten: mit Montageplatte

Material: ABS

: IP66

Herstellerfarbe: Lichtgrau (RAL 7035)

Ausführung: NSYTBS191610HT

Breite: 164 mm

Höhe: 192 mm

Maßangaben: 164 x 192 x 105 mm

Gewicht: 0.54 kg

Normen: IEC 62208:2023

Inhalt: 1 St.

Typ: PanelSeT TBS

Abm.: (B x H x T) 164 x 192 x 105 mm

Herst.-Teilenr.: NSYTBS191610HT

Tiefe: 105 mm

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Länge bzw. Tiefe

Breite

Inhalt

Abm.

Höhe

Produkt-Art

Verpackungsart

Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866547

Dieser Artikel

105 mm

164 mm

1 St.

(B x H x T) 164 x 192 x 105 mm

192 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS191610H Wand-Gehäuse 164 x 164 x 193 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866546

164 mm

1 St.

(L x B x H) 164 x 164 x 193 mm

193 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS19168 Wand-Gehäuse 164 x 192 x 87 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866548

87 mm

164 mm

1 St.

(B x H x T) 164 x 192 x 87 mm

192 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS19168T Wand-Gehäuse 164 x 192 x 87 ABS Lichtgrau (RAL 7035) 1 St.

Bestell-Nr.:1866549

87 mm

164 mm

1 St.

(B x H x T) 164 x 192 x 87 mm

192 mm

Wand-Gehäuse

Schneider Electric PanelSeT TBS NSYTBS241910 Wand-Gehäuse 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St. Box

Bestell-Nr.:1866550

107 mm

194 mm

1 St.

(B x H x T) 194 x 241 x 107 mm

241 mm

Wand-Gehäuse

Box

Schneider Electric PanelSeT TBS NSYTBS241910HT Wand-Gehäuse 241 x 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866552

241 mm

194 mm

1 St.

(L x B x H) 241 x 194 x 241 mm

241 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS241910T Wand-Gehäuse 194 x 241 x 107 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866553

107 mm

194 mm

1 St.

(B x H x T) 194 x 241 x 107 mm

241 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS241912H Wand-Gehäuse 194 x 241 x 127 ABS Lichtgrau (RAL 7035) 1 St. Piece

Bestell-Nr.:1866554

127 mm

194 mm

1 St.

(B x H x T) 194 x 241 x 127 mm

241 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS111113H Wand-Gehäuse 116 x 116 x 133 ABS Lichtgrau (RAL 7035) 2 St. Piece

Bestell-Nr.:1876142

133 mm

116 mm

2 St.

(B x H x T) 116 x 116 x 133 mm

116 mm

Wand-Gehäuse

Piece

Schneider Electric PanelSeT TBS NSYTBS1179H Wand-Gehäuse 116 x 116 x 74 x 94 ABS Lichtgrau (RAL 7035) 3 St.

Bestell-Nr.:1876143

116 mm

3 St.

(L x B x H) 116 x 116 x 74 mm

74 mm

Wand-Gehäuse

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1866547 Schneider Electric PanelSeT TBS NSYTBS191610HT Wand-Gehäuse 164 x 192 x 105 ABS Lichtgrau (RAL 7035) 1 St. Piece

Beschreibung

Zuverlässige Qualität für den industriellen Einsatz. Die PanelSeT TBS-Gehäuseserie ist für den Einsatz in industriellen Innenbereichen ohne besondere Hygieneanforderungen konzipiert. Sie erfüllt die Norm IEC 62208:2023 für Leergehäuse von Niederspannungsschaltanlagen. Ergänzend stellt der Hersteller eine Prüfzusammenfassung sowie ein Konformitätszertifikat auf Basis der durchgeführten Konstruktionsprüfungen bereit - für maximale Sicherheit und Normtreue. Flexibel kombinierbar - passgenau für jede Anwendung. Dank präziser Fertigung entsprechen die Gehäuse exakt den Katalogmaßen. Ihr durchdachtes Design erlaubt die Kombination mit vielseitigem Zubehör und eine flexible Anpassung an unterschiedliche Einbausituationen - ideal für individuelle Projektanforderungen. Die PanelSeT TBS-Gehäuse bestehen aus ABS-Kunststoff mit einem Recyclinganteil von mindestens 45 % (post-industriell). Sie sind ausgelegt für Temperaturen von -25 °C bis +60 °C, glühdrahtbeständig bis 650 °C (nach IEC 60695-2-11) und stoßfest gemäß IK07 (nach IEC 62262). Die Gehäuse bieten Schutzart IP66 (IEC 60529) sowie eine Isolierung der Schutzklasse II (IEC 61140).Intelligente Details für den MontagealltagRAL 7035-Farbton, optional mit transparentem Deckel – auch für sichtbare Installationen geeignetDeckel mit 4 unverlierbaren Kunststoffschrauben außerhalb des Dichtbereichs fixierbarWerkzeuglose Montage und Demontage mit Flachschraubenzieher möglichVerstärkte Kanten an Unterteil und Deckel für erhöhte StabilitätOptional abschließbar - für mehr SicherheitKabelverschraubungen problemlos integrierbarLeicht austauschbarer Deckel bei Beschädigung oder DesignwechselFlexible Befestigung - für jede Einbausituation geeignetDie Gehäuse lassen sich auf drei Arten montieren:1. Über vier Eckkanäle außerhalb des Dichtbereichs (ab 138 × 93 × 72 mm)2. Durch zwei oder vier rückseitige Langlöcher3. Mithilfe von Befestigungslaschen (ab 116 × 116 × 62 mm)Digitale Planungsunterstützung inklusive Alle TBS-Gehäuse werden mit umfassenden technischen Unterlagen bereitgestellt: Umweltzertifikate (PEP, RoHS) sowie 2D-, 3D- und CAD-Dateien, kompatibel mit SEE ELECTRICAL, ETAP, EPLAN und WSCAD - für eine nahtlose Integration in Ihre Planung.
