Name: Schneider Electric MTZ220H15X3PMD Leistungsschalter 1 St. 5 Wechsler Einstellbereich (Strom): 800 - 2000 A Schaltspannun
Brand: Schneider Electric
SKU: 3763448
Availability: BackOrder

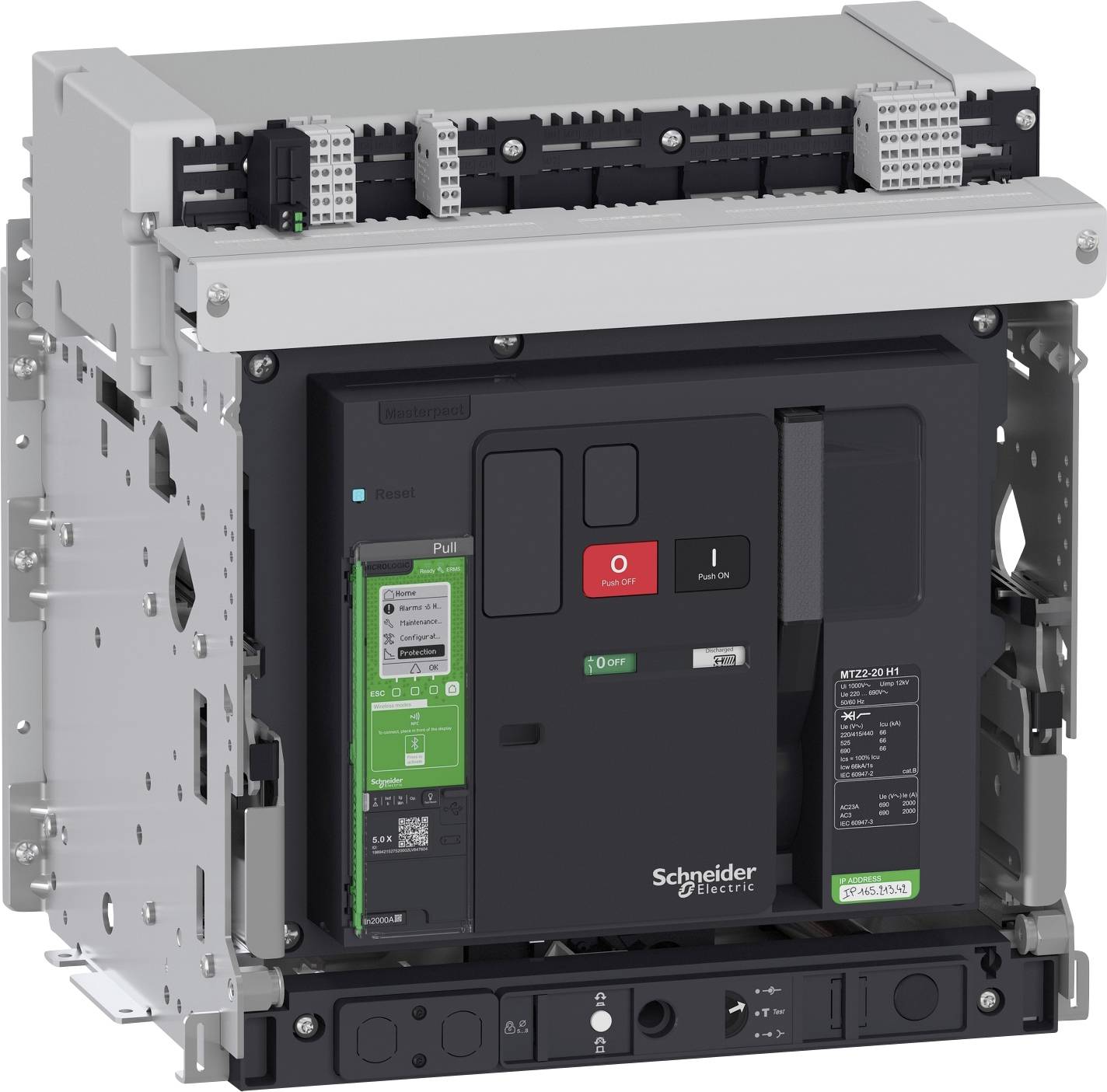

Industrielle Schneider Electric Leistungsschalter-Baugruppe mit rotem „Push to trip"- und schwarzem „Push ON"-Bedienelement, montiert in einem Metallrahmen.

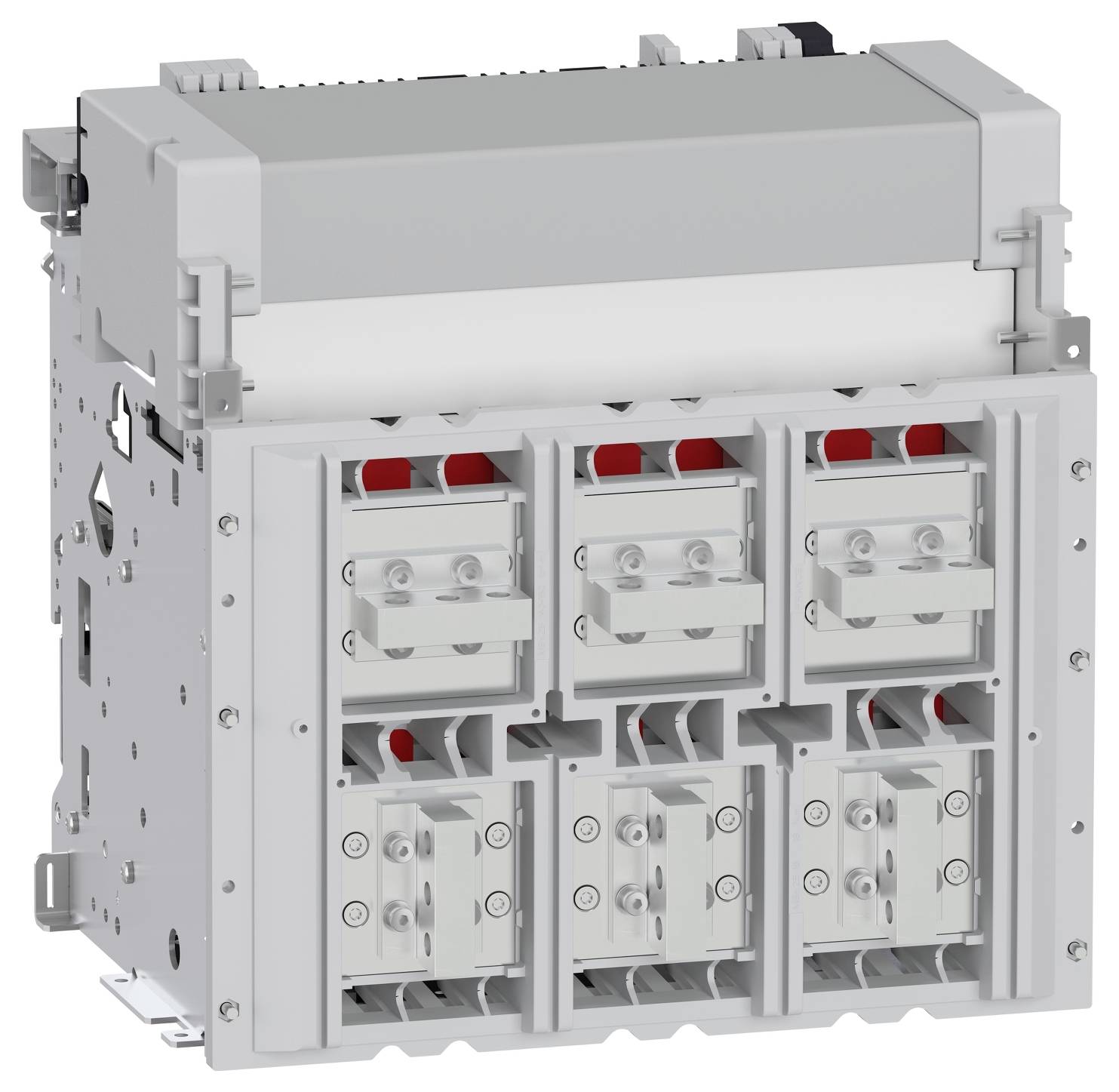

Schneider Electric MTZ220H15X3PMD Leistungsschalter 1 St. 5 Wechsler Einstellbereich (Strom): 800 - 2000 A Schaltspannun-1

1/2

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

2000 A

Kontaktart

5 Wechsler

Anschluss

Bolzenanschluss

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 11'999.95 / Stück)

CHF 11'999.95

zzgl. CHF 79.95

inkl. MwSt.

Sperrgutzuschlag ohne weitere Versandkosten

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hauptstromkreis: Bolzenanschluss
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 5
Anzahl der Hilfskontakte als Öffner: 0
Ausführung des Betätigungselements: Drucktaster
Bemessungsdauerstrom Iu: 2000 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 66 kA
Bemessungsspannung: 690-690 V
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1200-20000 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 4000-30000 A
Geeignet für Hutschienenmontage: nein
Gerätebauart: Einbaugerät Einschubtechnik
Hutschienenmontage optional: nein
Integrierter Erdschlussschutz: nein
Komplettgerät mit Schutzeinheit: ja
Mit Ausgelöstmelder: ja
Mit integriertem Unterspannungsauslöser: nein
Motorantrieb integriert: nein
Motorantrieb optional: ja
Position des Anschlusses für Hauptstromkreis: hinten
Verlustleistung: 470 W
Überlastauslöser Stromeinstellung: 800-2000 A

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: MTZ220H15X3PMD

Einstellbereich Strom (min.): 800 A

Einstellbereich Strom (max.): 2000 A

Einstellbereich (Strom): 800 - 2000 A

Laststrom: 2000 A

Kontaktart: 5 Wechsler

Polzahl: 3polig

Hilfskontaktart: 5 Wechsler

Schaltspannung (max.): 690 V/AC

Montageart: Einschubtechnik

Besonderheiten: mit Hilfskontakt

Anschluss: Bolzenanschluss

: IP30

Tiefe: 403 mm

Breite: 441 mm

Höhe: 439 mm

Abm.: (B x H x T) 441 x 439 x 403 mm

Inhalt: 1 St.

Polzahl: 3

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schneider Electric MTZ220H15X3PMD Leistungsschalter 1 St. 5 Wechsler Einstellbereich (Strom): 800 - 2000 A Schaltspannung (max.): 690 V/AC (B x H x T) 441 x 439 x 403 mm Piece

Bestell-Nr.:3763448

Lieferung Fr., 11. Dez.

Conrad Electronic

Dieser Artikel

Stück

Min.: 1

Vielfache: 1

CHF 11'999.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

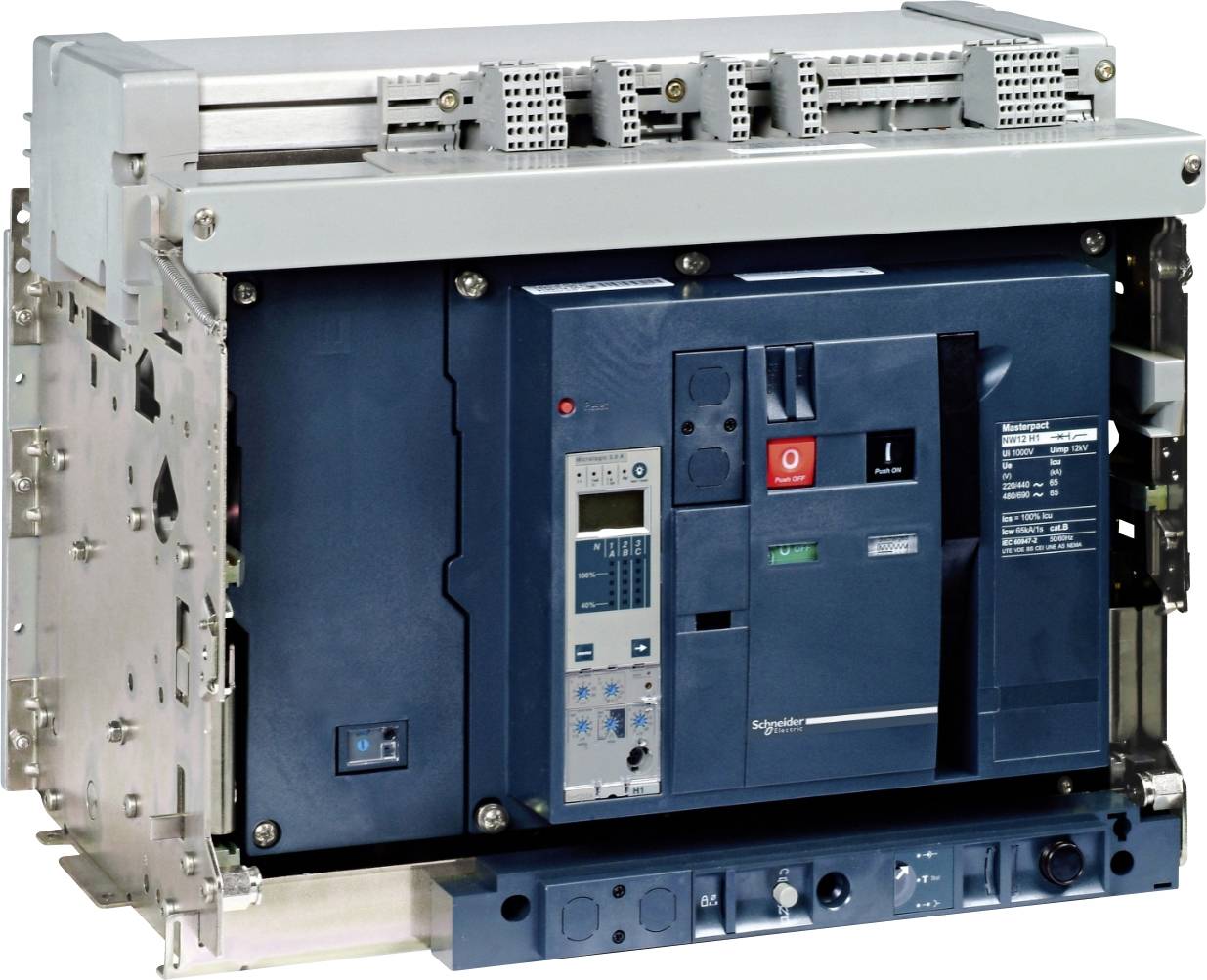

Schneider Electric 48651 Leistungsschalter 1 St. 5 Wechsler Schaltspannung (max.): 900 V/DC Piece

Bestell-Nr.:3763324

Lieferung Mo., 14. Dez. 2026

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 26'249.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

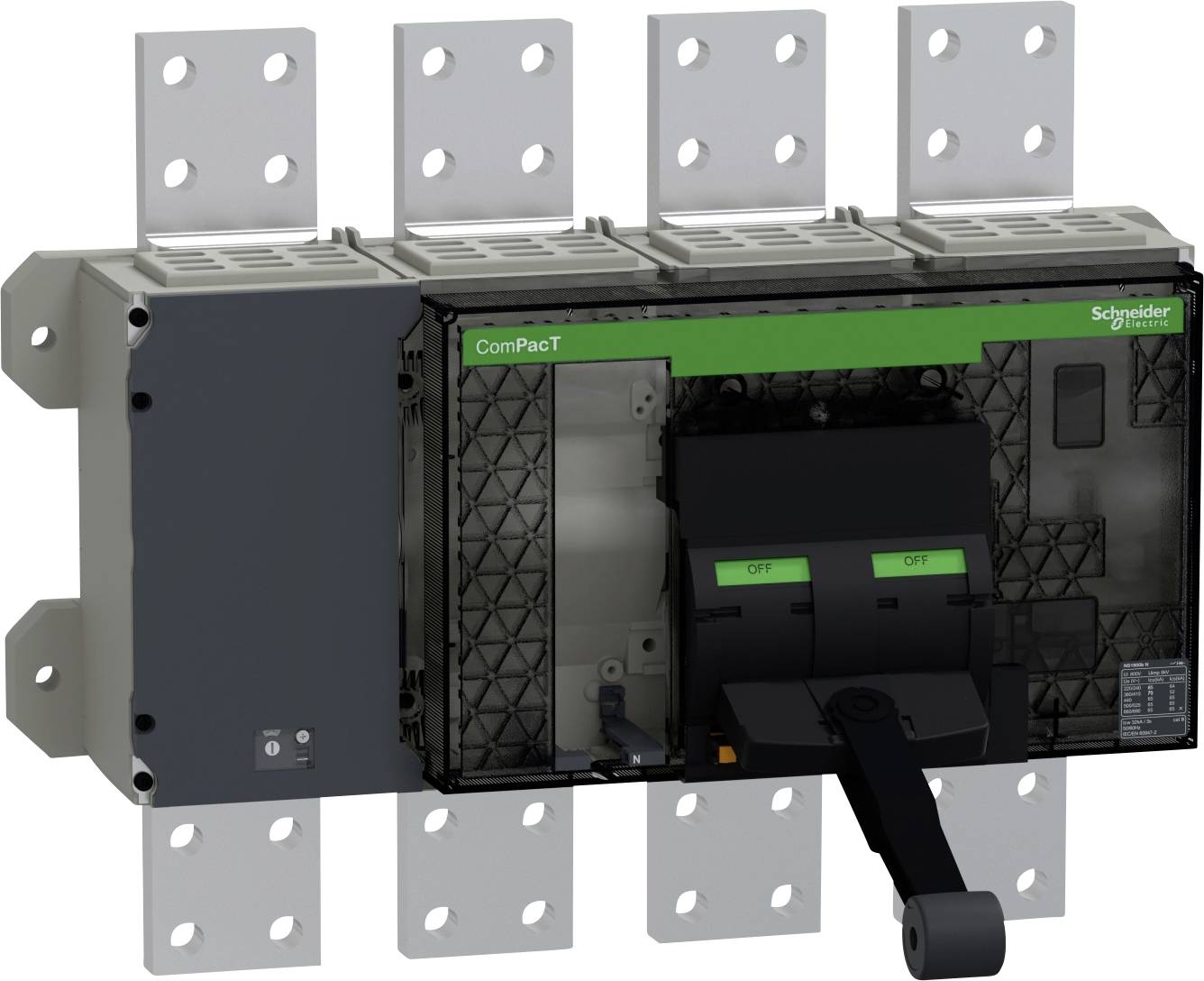

Schneider Electric C16BN4FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 535 x 350 x 160 mm Piece

Bestell-Nr.:3763369

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 10'749.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Schneider Electric C200N4FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 535 x 350 x 160 mm Piece

Bestell-Nr.:3763370

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 12'599.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Schneider Electric C250N4FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 535 x 350 x 160 mm

Bestell-Nr.:3763371

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 15'599.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Schneider Electric C320H3FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 420 x 350 x 160 mm

Bestell-Nr.:3763372

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 15'649.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Schneider Electric C320H4FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 535 x 350 x 160 mm

Bestell-Nr.:3763373

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 19'849.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

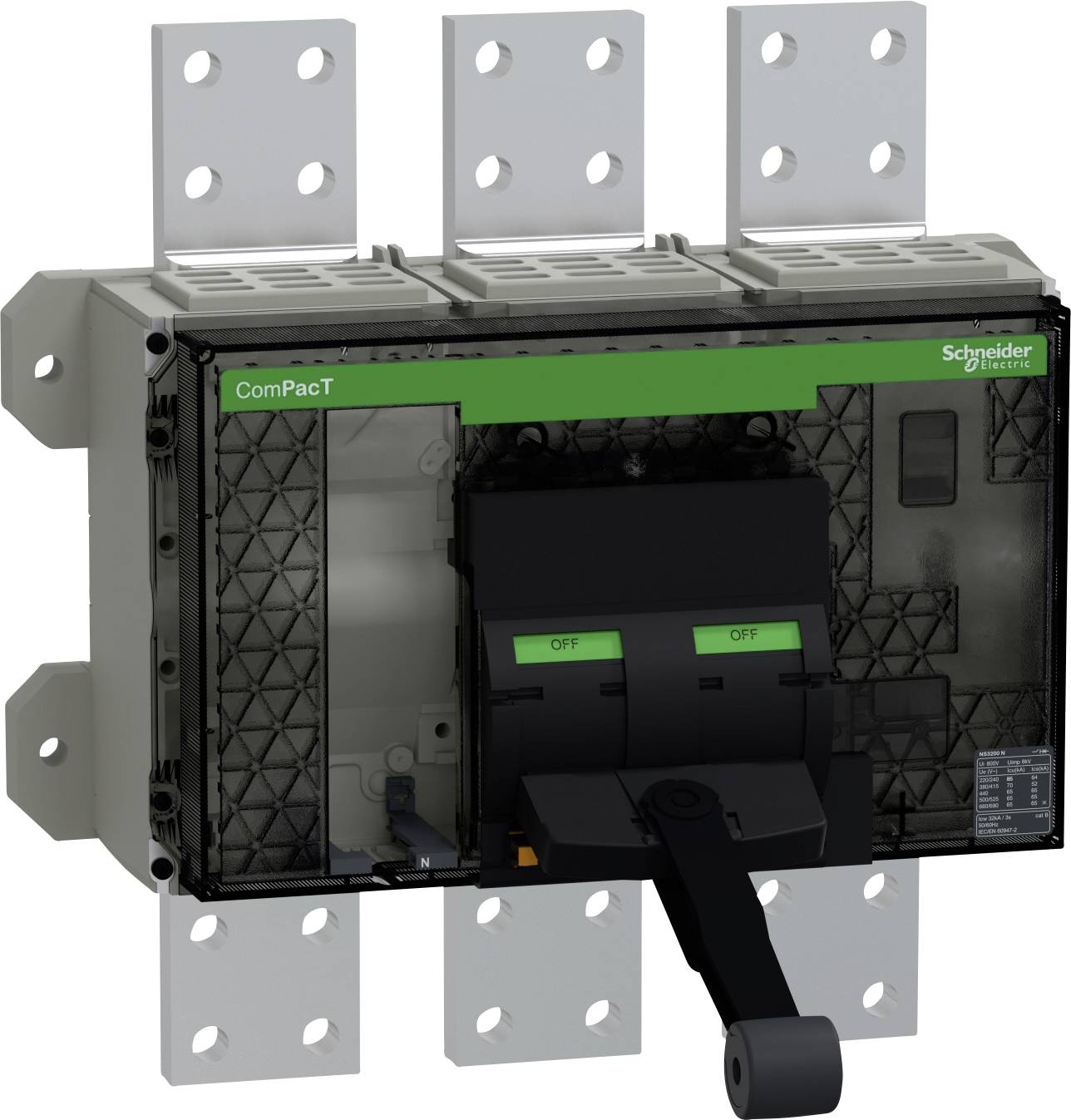

Schneider Electric C320N3FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 420 x 350 x 160 mm

Bestell-Nr.:3763374

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 15'349.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

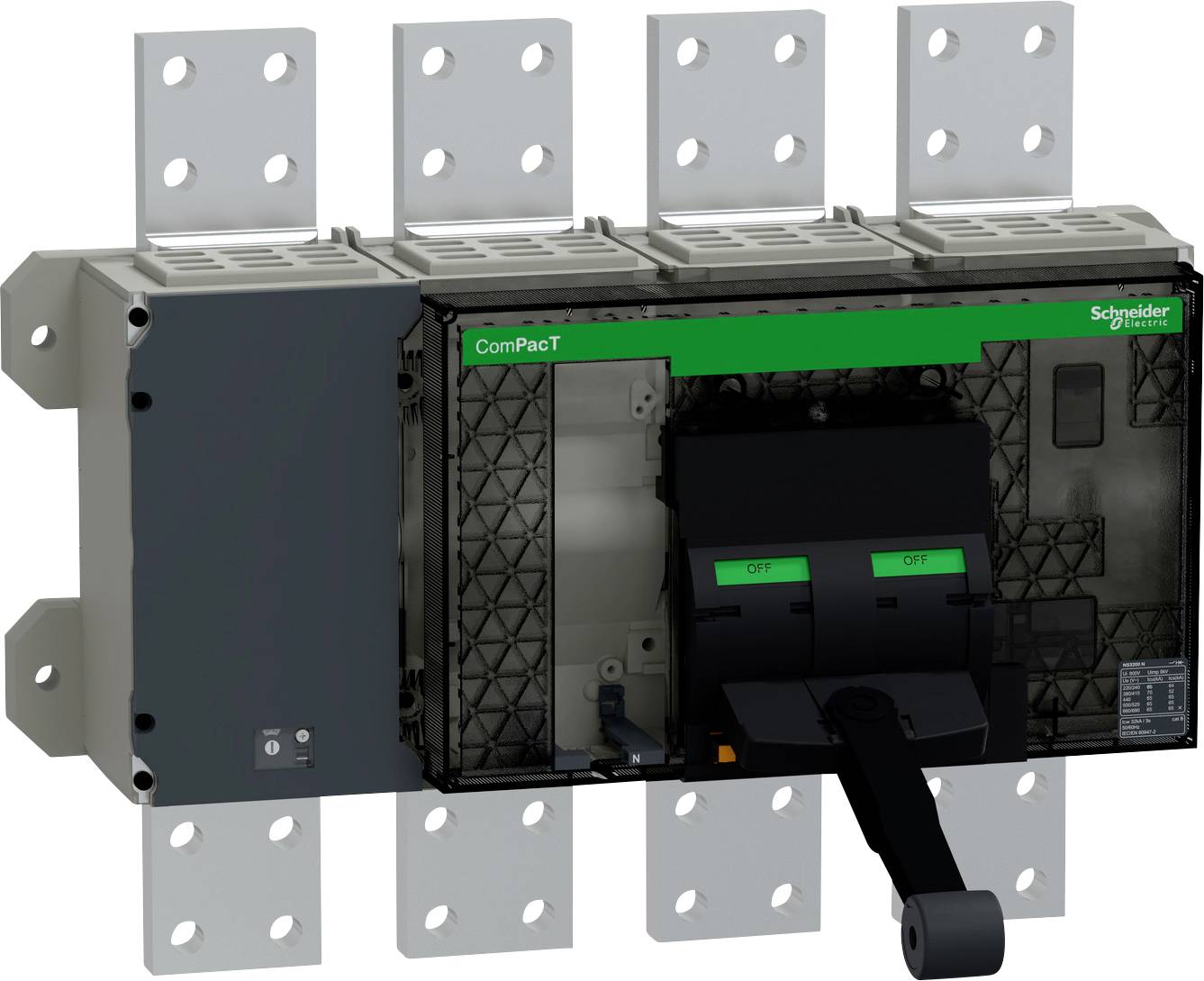

Schneider Electric C320N4FM Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 535 x 350 x 160 mm Piece

Bestell-Nr.:3763375

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 18'699.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

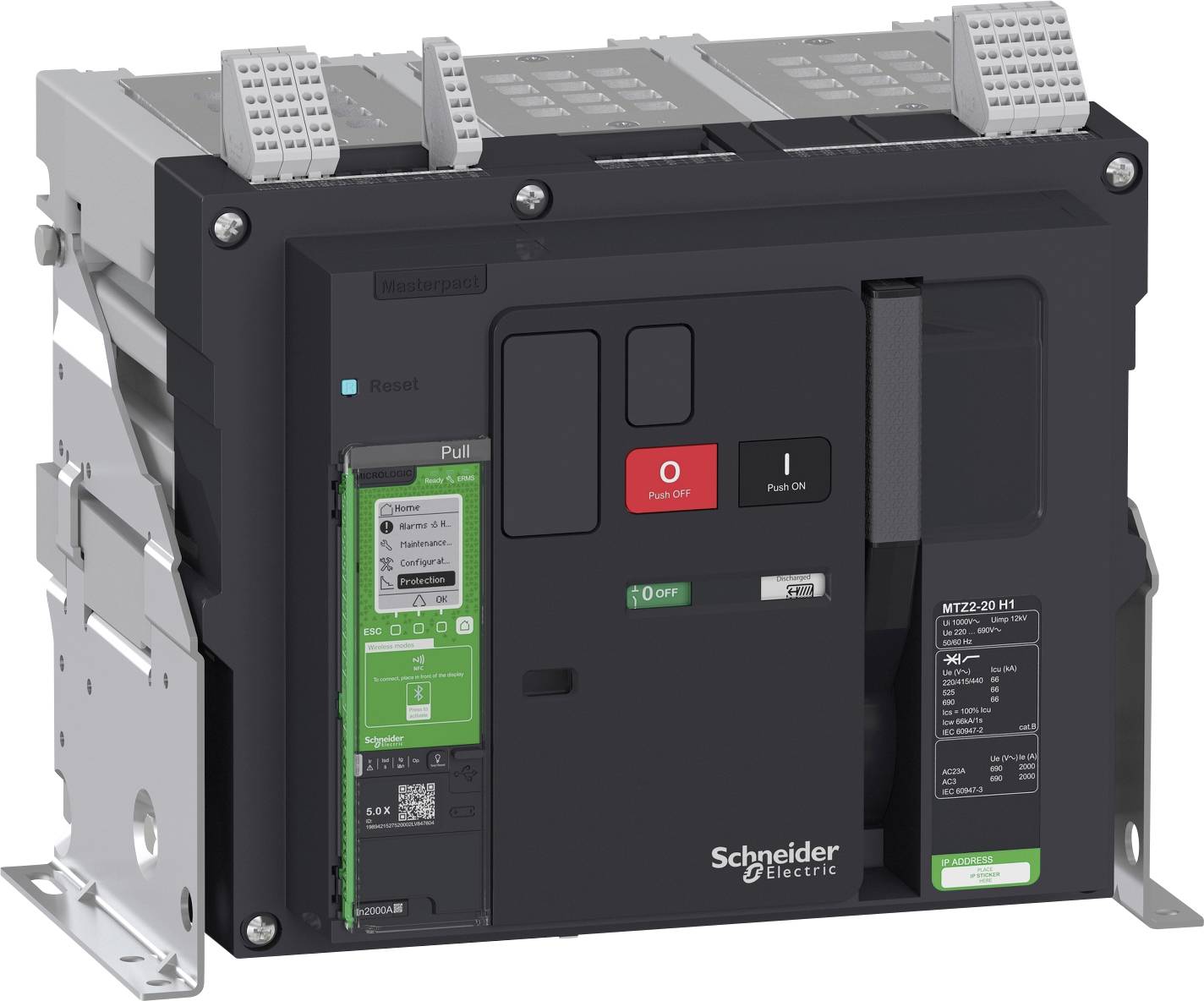

Schneider Electric MTZ220H15X3PMF Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 800 - 30000 A Schaltspannung (max.): 690 V/AC (B x H x T) 422 x 352 x 300 mm

Bestell-Nr.:3763449

Lieferung Fr., 11. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 9'249.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Dokumente & Downloads

Datenblatt

Datenblatt 3763448 Schneider Electric MTZ220H15X3PMD Leistungsschalter 1 St. 5 Wechsler Einstellbereich (Strom): 800 - 2000 A Schaltspannun

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3763448 Schneider Electric MTZ220H15X3PMD Leistungsschalter 1 St. 5 Wechsler Einstellbereich (Strom): 800 - 2000 A Schaltspannun

Beschreibung

Bei diesem Gerät handelt es sich um einen kompletten 3-poligen Leistungsschalter MasterPact MTZ2 20H1 in ausfahrbarer Ausführung (ausfahrbar), der mit einer MicroLogic 5.0X-Steuerung ausgestattet ist. MasterPact MTZ ist die letzte Generation von Hochstrom-Leitungsschutzschaltern von 630A bis 6300A mit fortschrittlicher Digitaltechnik. Der Nennbetriebsstrom (In) beträgt 2000A. Das Ausschaltvermögen (Icu) beträgt 66kA bei 415VAC 50/60Hz (Leistungsstufe H1). Er wird manuell betätigt (kein integrierter Motor). Er ist mit einem 3-poligen Chassis für die ausziehbare Version ausgestattet. MicroLogic 5.0X ist ein elektronisches Steuergerät mit einem einstellbaren Langzeitschutz gegen Überlast (ANSI 49RMS/51). Es verfügt über einen einstellbaren Kurzschlussschutz (ANSI 50TD/51) und einen unverzögerten Kurzschlussschutz (ANSI 50). Die von MicroLogic 5.0X verarbeiteten Informationen können auf der integrierten HMI oder auf einem Smartphone mit der EcoStruxure Power-Geräteanwendung angezeigt werden. Die Schutzfunktionen können über das integrierte Display, ein Smartphone oder einen PC und zusätzlich über Ethernet- und Modbus SL-Kommunikation mit EcoStruxure-Software eingestellt werden. Die MicroLogic X-Steuereinheit kann jederzeit mit digitalen Modulen angepasst werden, um neue Schutz-, Mess- oder Diagnosefunktionen hinzuzufügen. MicroLogic X-Steuerungen verfügen über mehrere Kommunikationskanäle, darunter Ethernet, Modbus SL und drahtlose Kommunikationsmöglichkeiten. Der Stromanschluss erfolgt über die hinteren horizontalen Anschlüsse an der Ober- und Unterseite. Es gibt vier OF-Hilfskontakte (EIN/AUS-Schalterstatus), 1 SDE-Hilfskontakt (Fehlerauslösungsanzeige) und 1 PF-Hilfskontakt (Einschaltbereitschaftsanzeige). Ein ULP-Port-Modul ist Teil der Konfiguration und wird am Gehäuse montiert, um die Verbindung mit Ethernet- oder Modbus-Kommunikationsmodulen zu ermöglichen. Die Abmessungen sind 439mm (H) x 441mm (B) x 403mm (T). Es gewährleistet die Einhaltung der internationalen Normen IEC 60947-1 und IEC60947-2. MasterPact MTZ Leistungsschalter bereiten Sie auf die Zukunft der Energieverteilung vor, mit intelligenter Konnektivität, Fernüberwachung und einfacher Anpassung über digitale Module. MasterPact MTZ ist der erste Leitungsschutzschalter mit eingebautem, von einem Dritten zertifiziertem Wirkleistungsmesser der Klasse 1 (IEC 61557-12). Der MasterPact MTZ-Schutzschalter ist in die EcoStruxure Power-Architektur integriert und ermöglicht die Erzeugung wertvoller Daten. Mit MasterPact MTZ bleiben Sie in Verbindung und vermeiden Ausfallzeiten, indem Sie die EcoStruxure Power Device App und die EcoStruxure-Software auf Ihrem Smartphone nutzen.
