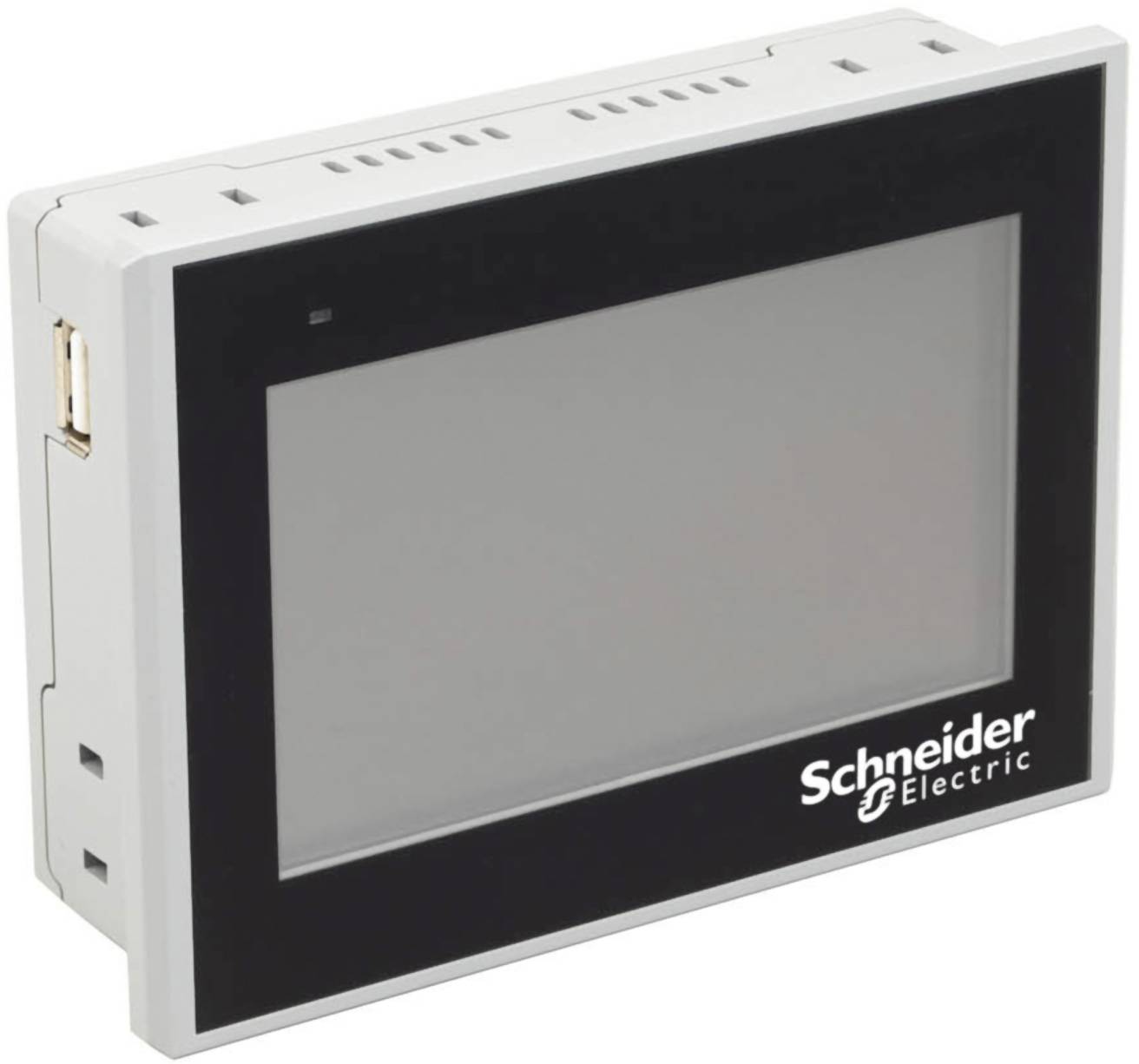

Schneider Electric METSEHDPM6HMI4 METSEHDPM6HMI4 Erweiterungsmodul

Display für PowerLogic HDPM6000 mit mehreren Stromkreisen zur Visualisierung der gemessenen Parameter mehrerer Hauptgeräte. Die Schnittstelle kann Netzdaten (Volt, Strom, Energie), Qualität (Leistung, harmonische Verzerrungen), Oberschwingungen oder einzelne Zweige anzeigen. Die Konfiguration des Displays kann durch ein Passwort geschützt werden. Das Menü hilft Ihnen bei der Konfiguration Ihrer Umgebung (Gerät, Panel) und der Eingangs-/Ausgangsmodi. Enthält einen SD-Kartenanschluss, 1 Ethernet-Bus, 2 USB (Host+Gerät), 1 seriellen Bus. Der sichtbare Bereich besteht aus einem Farb-TFT-LCD, 4,3 Zoll, 480 Pixel mal 272 Pixel. Das Gerät unterstützt und zeigt Daten von 1 bis 4 Hauptgeräten an. Das Display muss mit einer isolierten 24VDC Stromversorgung versorgt werden, die mindestens 420mA liefern kann. Die Abmessungen sind 127.7mm in der Breite, 90mm in der Höhe, 36.7mm in der Tiefe bei einem Nettogewicht von 250g. Der empfohlene Gehäuseausschnitt sollte 119,3mm x 81,3mm betragen. Schutzart IP65, wasserdicht, auf der Vorderseite. Das Gehäuse enthält 4 Montageschrauben zur Befestigung an der Vorderseite einer Schalttafel. Das empfohlene Drehmoment beträgt 0,39Nm plus oder minus 0,1Nm, die Schrauben müssen gleichmäßig angezogen werden, nicht einzeln.
