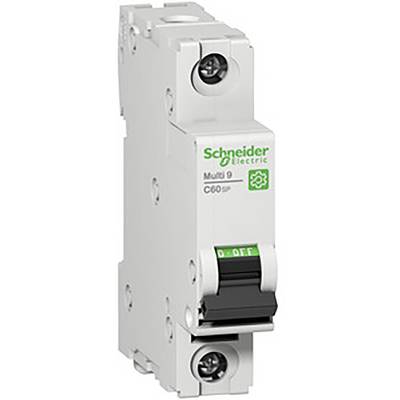

Schneider Electric M9F22104 M9F22104 Leitungsschutzschalter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
1
Auslöse-Charakteristik
C
Ausführung
C60BP Multi 9 OEM
Nennspannung (Details)
277 V
Datenblatt (PDF)
238 Stück
Anzahl
Gesamt (CHF 14.75 / Stück)
CHF 16.67
-12 %
CHF 14.75
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Multi 9 OEM LS-Schalter C60SP 1-polig 4A C-Char. 10kA 277V UL1077
- 44 mm, C, 1, 4 A, 277 V, 500 V, 6 kV, AC/DC, 10 kA, 3 kA, 50..60 Hz, 2 W, Unterputzmontage: nein, Mitschaltender Neutralleiter: ja, 4, 3, Zusatzeinrichtungen möglich: ja, 2, Schutzart (IP): IP20, -30..70 °C, 1..16 mm², 1..25 mm², Explosionsgeschützt: nein
Technische Daten
- Einbautiefe: 44 mmAuslösecharakteristik: CPolzahl (gesamt): 1Anzahl der abgesicherten Pole: 1Bemessungsstrom: 4 ABemessungsspannung: 277 VBemessungsisolationsspannung Ui: 500 VBemessungsstoßspannungsfestigkeit Uimp: 6 kVSpannungsart: AC/DCBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kAFrequenz: 50..60 HzVerlustleistung: 2 WUnterputzmontage: neinMitschaltender Neutralleiter: jaÜberspannungskategorie: 4Verschmutzungsgrad: 3Zusatzeinrichtungen möglich: jaBreite in Teilungseinheiten: 2Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -30..70 °CAnschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1..25 mm²Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 85 × 75 × 18Bruttogewicht: 0,114 kg, Nettogewicht: 0,114 kgECLASS 7: Leitungsschutzschalter (27141901)
- Ausführung
C60BP Multi 9 OEM
- Nennspannung (Details)
277 V
- Produkt-Art
Leitungsschutzschalter
- Polzahl
1
- Auslöse-Charakteristik
C
- Inhalt
1 St.
- Ausschaltvermögen
10 kA
- Tiefe
44 mm
- Schalter/Taster-Besonderheiten
anreihbar
AC/DC
44 mm
4 A
277 V
C
500 V
4
3
2
FALSE
IP20
1
TRUE
FALSE
TRUE
1
10 kA
3 kA
6
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2934690 Schneider Electric M9F22104 M9F22104 Leitungsschutzschalter
Datenblatt 2934690 Schneider Electric M9F22104 M9F22104 Leitungsschutzschalter
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2934690 Schneider Electric M9F22104 M9F22104 Leitungsschutzschalter
Beschreibung
Leitungsschutzschalter C60BP Multi 9 OEM, 10 kA. 1-polig, Nennstrom 35A, C-Charakteristik, Betriebsspannung (Ue) 240V AC IEC/EN 60947-2 / 277V AC UL 489, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60SP erfüllt folgende Normen- IEC/EN 60947-2, UL 489 / CSA C22.2 Nr.5 / GB 14048-2. Leitungsschutzschalter C60SP sind Multistandard-Leitungsschutzschalter die weltweit eingesetzt werden können, da sie alle internationalen und auch alle wichtigen nationalen Normen erfüllen.
Ausführung
- Ausstattung: 277 V, 500 V, 6 kV, AC/DC, ja, 4, -30..70 °C, 1..16 mm², 1..25 mm²
Lieferumfang
- Geliefert wird: Schneider Electric LS-Schalter 1p 4A D 10kA M9F22104, Verpackungseinheit: 1 Stk., EAN: 3606481168245
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
