Schneider Electric LV434220 LV434220 Erweiterungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 212.72 / Stück)
CHF 267.36
-20 %
CHF 212.72
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzahl der HW-Schnittstellen CAN: 0
- Anzahl der HW-Schnittstellen Industrial Ethernet: 0
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 0
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 0
- Anzahl der HW-Schnittstellen seriell TTY: 0
- Anzahl der HW-Schnittstellen sonstige: 4
- Anzahl der HW-Schnittstellen USB: 0
- Anzahl der HW-Schnittstellen Wireless: 0
- Anzahl der Schnittstellen PROFINET: 0
- Explosionsschutz-Kategorie für Gas: ohne
- Explosionsschutz-Kategorie für Staub: ohne
- Feldbusanschluss über seperaten Buskoppler möglich: nein
- Fronteinbau möglich: nein
- Funkstandard Bluetooth: nein
- Funkstandard eGPRS: nein
- Funkstandard GPRS: nein
- Funkstandard GSM: nein
- Funkstandard LTE: nein
- Funkstandard UMTS: nein
- Funkstandard WLAN 802.11: nein
- Geeignet für Sicherheitsfunktionen: nein
- IO-Link Master: nein
- Mit Potentialtrennung: nein
- Performance Level nach EN ISO 13849-1: ohne
- Rack-Montage möglich: nein
- SIL nach IEC 61508: ohne
- Spannungsart der Versorgungsspannung: DC
- Systemkomponente: nein
- Tragschienenmontage möglich: nein
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für EtherCAT: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für Modbus: ja
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für sonstige Bussysteme: ja
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für TCP/IP: nein
- Versorgungsspannung DC: 24-24 V
- Wand-/Direktmontage möglich: nein
- Zertifiziert für UL-Gefahrenbereich Division 1: nein
- Zertifiziert für UL-Gefahrenbereich Division 2: nein
- Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
- Zertifiziert für UL-Gefahrenbereich Klasse I: nein
- Zertifiziert für UL-Gefahrenbereich Klasse II: nein
- Zertifiziert für UL-Gefahrenbereich Klasse III: nein
- Zugehöriges Betriebsmittel (Ex ia): nein
- Zugehöriges Betriebsmittel (Ex ib): nein
- Produkt-Art
Erweiterungsmodul
- Höhe
34 mm
- Breite
27.4 mm
IP20
- Typ
LV434220
- Herst.-Teilenr.
LV434220
- Abm.
(B x H x T) 27.4 x 34 x 29.25 mm
- Tiefe
29.25 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3755265 Schneider Electric LV434220 LV434220 Erweiterungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3755265 Schneider Electric LV434220 LV434220 Erweiterungsmodul
Beschreibung

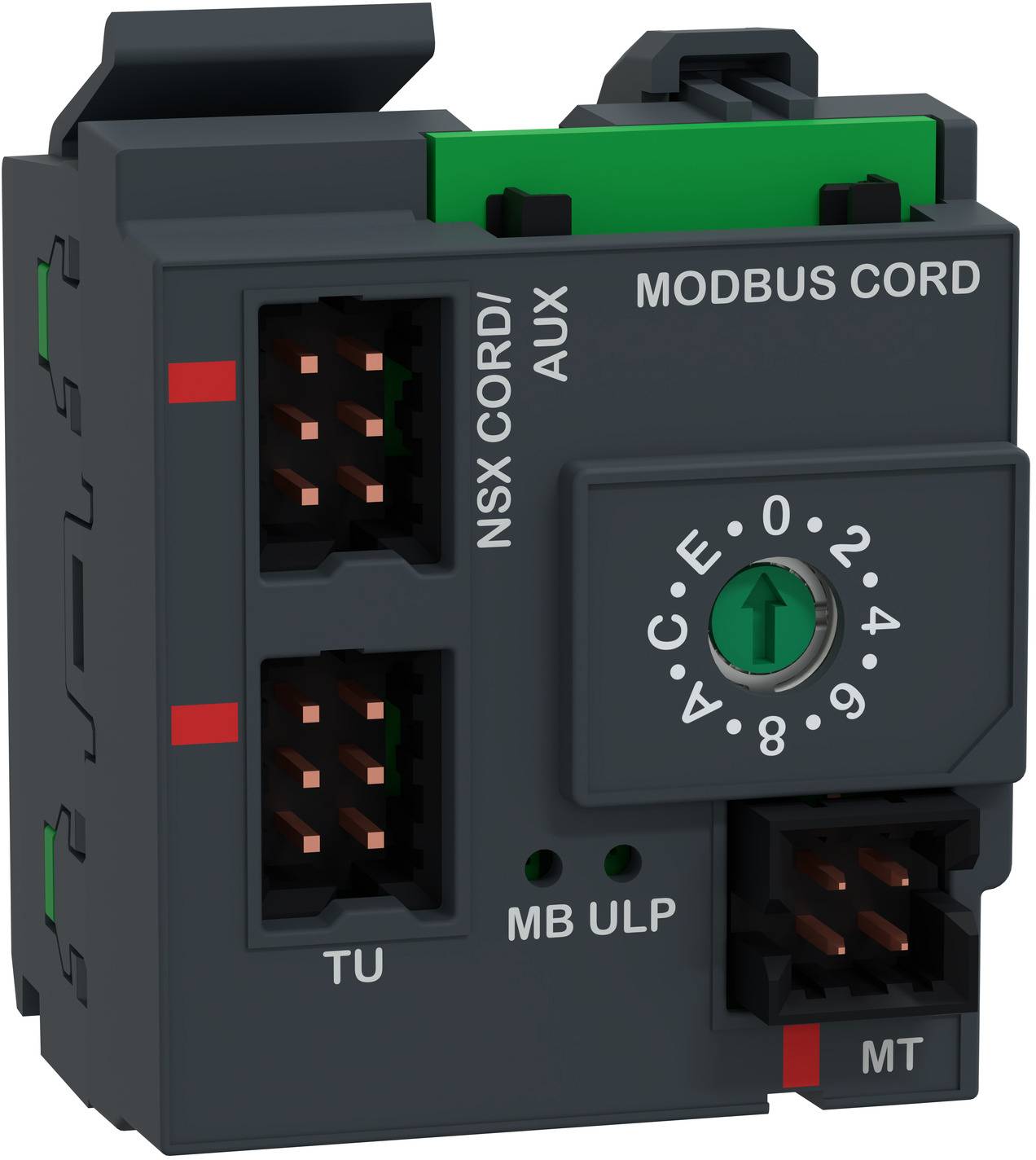

Die Melde und Steuereinheit ist mit integrierter Modbus- und ULP-Kommunikation für ComPacT NSX Leistungsschalter. Das optionale BSCM Modbus SL/ULP-Modul für ComPacT NSX dient der Erfassung von Gerätestatusmeldungen und der Steuerung des Gerätes. Es dient als Umsetzer zwischen den Analogausgängen der Gerätemeldekontakte (OF, SD, SDE) und den digitalen Kommunikationsfunktionen. Es wird für die Kommunikation von Statusanzeigen, Steuerungen und Messungen benötigt. Das BSCM ist im Inneren des Leistungsschalters hinter der Frontabdeckung installiert. Es verfügt über eine integrierte Modbus-Schnittstelle, die an einen Modbus-Hub angeschlossen wird, um die Modbus-Verbindung zu vernetzen. Der Anschluss an externe Ethemet- oder Modbus-Schnittstellen (IFE/IFM) erfolgt über das NSX-Kabel im ULP-Modus. Die Betriebsspannung des Modbus SL/ULP-Moduls BSCM beträgt 24 VDC.
Lieferumfang
- Geliefert wird: Schneider Electric Melde und Steuereinheit LV434220, Verpackungseinheit: 1 Stk., EAN: 3606486963500
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
