Schneider Electric LMC802CAA10000 LMC802CAA10000 Erweiterungsmodul

Schneider Electric LMC Pro2 Industrie-Controllermodul mit mehreren Anschlüssen, Status-LEDs sowie Ethernet- und seriellen Anschlüssen.

Hohe grau Metallplatte oder -panel mit drei weißen Laschen oben und unten sowie mehreren kleinen kreisförmigen Löchern oder Markierungen, die auf der linken Seite und in der Mitte angeordnet sind.

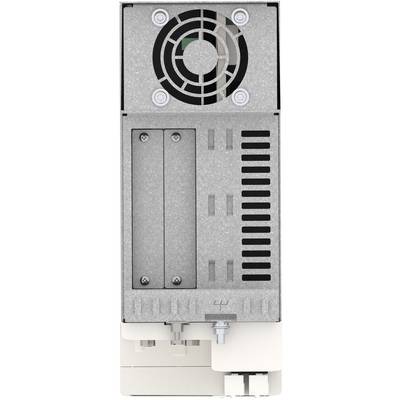

Nahaufnahme eines metallischen Maschinenkontrollpanels mit einem kreisförmigen Lüftungsgitter, Zugangsklappen und seitlichen Belüftungsschlitzen.

Rückansicht eines silbernen Desktop-Computer-Gehäuses mit Lüftungsschlitzen und einem Barcode-Etikett in der Nähe des unteren Bereichs.

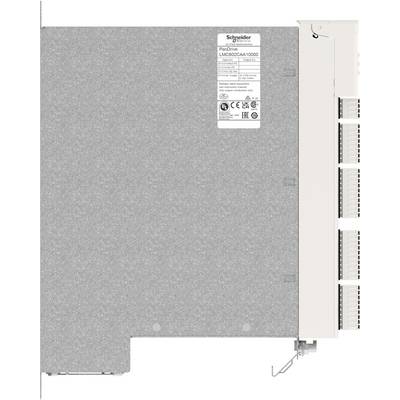

Rückansicht eines Schneider Electric PacDrive-Controller-Moduls mit grauer Metallabdeckung, Etikett und weißem Steckerfeld auf der rechten Seite.

Seitenansicht eines grauen Metallgeräte-Schranks mit einem weißen Belüftungspanel und einer Befestigungshalterung auf der linken Seite.

1/6

Unser Service für Sie

Datenblatt (PDF)

Lieferung Di., 15. Sept.

Anzahl

Stück

Gesamt (CHF 11’563.32 / Stück)

CHF 11’563.32

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der analogen Ausgänge: 2
Anzahl der analogen Eingänge: 2
Anzahl der digitalen Ausgänge: 16
Anzahl der digitalen Eingänge: 20
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen seriell RS-232: 1
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen sonstige: 1
Anzahl der HW-Schnittstellen USB: 1
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der Relaisausgänge: 0
Anzahl der Schnittstellen PROFINET: 0
Bearbeitungszeit (1K, Binäranweisung): 0.002 ms
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Fronteinbau möglich: nein
Funkstandard Bluetooth: nein
Funkstandard GPRS: nein
Funkstandard GSM: nein
Funkstandard UMTS: nein
Funkstandard WLAN 802.11: nein
Geeignet für Sicherheitsfunktionen: nein
IO-Link Master: nein
Max. Anzahl der Zeitschaltuhren: 0
Mit Display: ja
Mit optischer Schnittstelle: nein
Performance Level nach EN ISO 13849-1: ohne
Programmspeichererweiterung möglich: nein
Rack-Montage möglich: ja
Redundanzfähigkeit: nein
SIL nach IEC 61508: ohne
Spannungsart der Versorgungsspannung: DC
Speicherart: NVRAM
Speichergröße: 256 kB
Systemkomponente: nein
Tragschienenmontage möglich: nein
Unterstützt Protokoll für AS-Interface Safety at Work: nein
Unterstützt Protokoll für ASI: nein
Unterstützt Protokoll für CAN: ja
Unterstützt Protokoll für Data-Highway: nein
Unterstützt Protokoll für DeviceNet: nein
Unterstützt Protokoll für DeviceNet Safety: nein
Unterstützt Protokoll für DNP3: nein
Unterstützt Protokoll für EtherCAT: ja
Unterstützt Protokoll für EtherNet/IP: ja
Unterstützt Protokoll für Foundation Fieldbus: nein
Unterstützt Protokoll für IEC 60870: nein
Unterstützt Protokoll für IEC 61850 Ethernet: nein
Unterstützt Protokoll für INTERBUS: nein
Unterstützt Protokoll für INTERBUS-Safety: nein
Unterstützt Protokoll für KNX: nein
Unterstützt Protokoll für LON: nein
Unterstützt Protokoll für Modbus: nein
Unterstützt Protokoll für PROFIBUS: ja
Unterstützt Protokoll für PROFINET CBA: nein
Unterstützt Protokoll für PROFINET IO: ja
Unterstützt Protokoll für PROFIsafe: nein
Unterstützt Protokoll für SafetyBUS p: nein
Unterstützt Protokoll für SERCOS: ja
Unterstützt Protokoll für sonstige Bussysteme: nein
Unterstützt Protokoll für SUCONET: nein
Unterstützt Protokoll für TCP/IP: nein
Versorgungsspannung DC: 24-24 V
Wand-/Direktmontage möglich: ja
Zertifiziert für UL-Gefahrenbereich Division 1: nein
Zertifiziert für UL-Gefahrenbereich Division 2: nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
Zertifiziert für UL-Gefahrenbereich Klasse I: nein
Zertifiziert für UL-Gefahrenbereich Klasse II: nein
Zertifiziert für UL-Gefahrenbereich Klasse III: nein
Zugehöriges Betriebsmittel (Ex ia): nein
Zugehöriges Betriebsmittel (Ex ib): nein

Produkt-Art: Erweiterungsmodul

Höhe: 310 mm

Breite: 100 mm

Typ: LMC802CAA10000

Herst.-Teilenr.: LMC802CAA10000

Abm.: (B x H x T) 100 x 310 x 243 mm

Ausführung: kompakt

Tiefe: 243 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 Erweiterungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 Erweiterungsmodul

Beschreibung

Motion-Controller LMC Pro2 für die motion-basierte Automatisierung mit PacDrive 3 für flexible Antriebsarchitekturen in Mehrachsensystemen. Diese Steuerung ist für den Betrieb für bis zu 130 synchrone Achsen ausgelegt. Zur Realisierung von modularen Maschinen kommuniziert der Controller über den Motionbus Sercos III mit den Servoreglern. Neben einer PacNet-Schnittstelle stehen je nach Konfiguration folgende Feldbusse zur Verfügung: Profibus DP Master/Slave, RT-Ethernet oder CANopen. Für den Einbau von zusätzlichen Kommunikationsmodulen stehen 2 Slots zur Verfügung, die beide unbestückt sind. Es sind 16 Touchprobe-, 4 Interrupt-, 20 digitale und 2 analoge Eingänge verfügbar, sowie 16 digitale und 2 analoge Ausgänge. An die Master-Encoder-Schnittstelle ist ein Hiperface Master Encoder oder ein inkrementaler Master Encoder anschliessbar. Die Netzwerkverbindung erfolgt über Ethernet. Ein OPC UA Server ist integriert. Im Zubehörset sind die benötigten Stecker und eine CF-Karte enthalten.
