Schneider Electric LC1E250M5 Leistungsschütz 1 St.

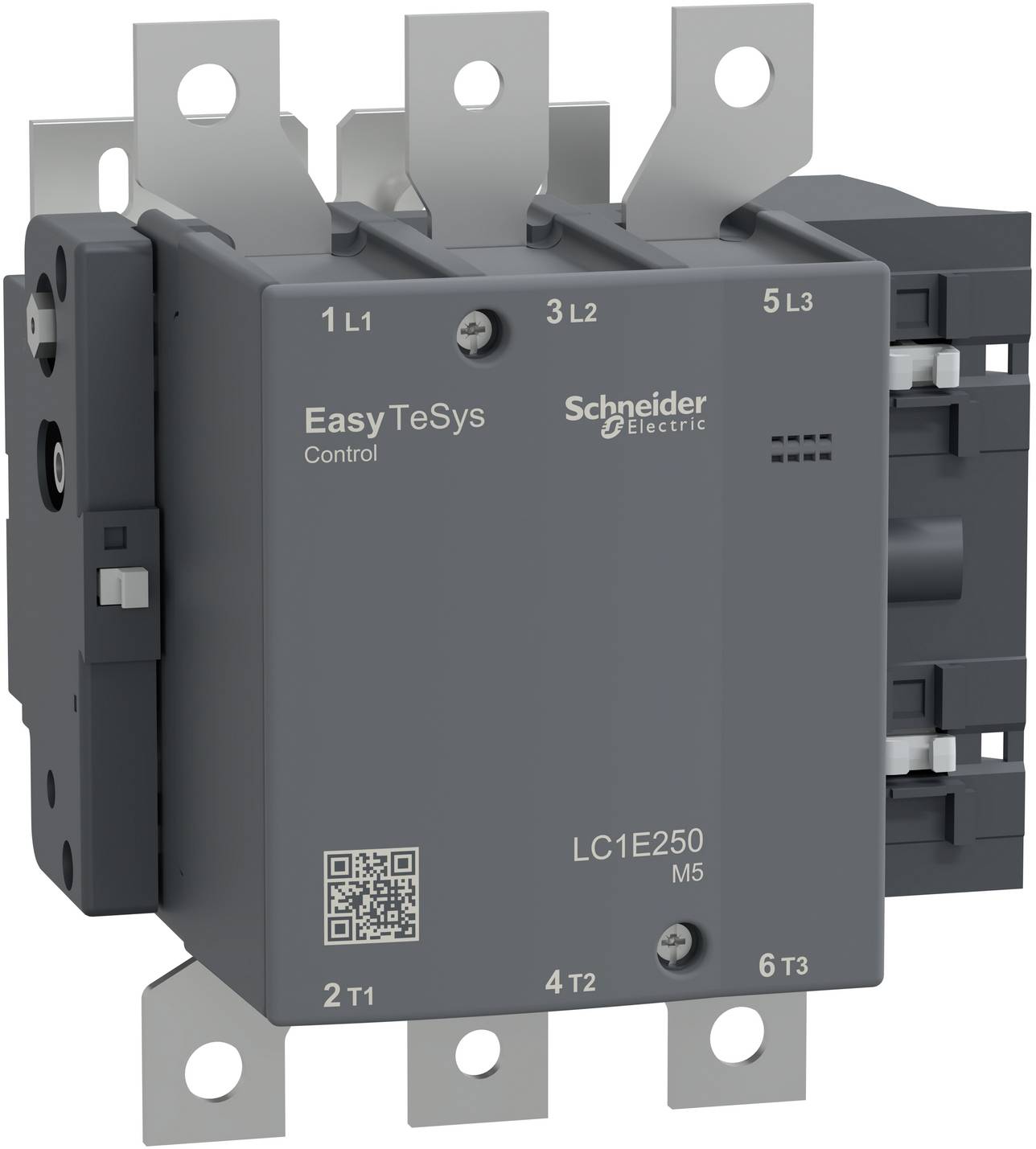

Schneider Electric Easy TeSys Schütz mit sechs beschrifteten Anschlüssen und Befestigungslaschen, dargestellt auf weißem Hintergrund.

Produkt-Art

Leistungsschütz

Typ

LC1E250M5

Breite

168.5 mm

Höhe

197 mm

Tiefe

181 mm

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Anzahl

Stück

Gesamt (CHF 1’091.54 / Stück)

CHF 1’091.54

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 36 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Bemessungssteuerspeisespannung AC 50 Hz: 220-220 V
Betriebsspannung AC 50 Hz: 690-690 V
Betriebsspannung AC 60 Hz: 690-690 V
Geeignet für Reiheneinbau: nein
Spannungsart zur Betätigung: AC

Produkt-Art: Leistungsschütz

Typ: LC1E250M5

Breite: 168.5 mm

Höhe: 197 mm

Tiefe: 181 mm

Abm.: (B x H x T) 168.5 x 197 x 181 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3755070 Schneider Electric LC1E250M5 Leistungsschütz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3755070 Schneider Electric LC1E250M5 Leistungsschütz 1 St.

Beschreibung

Easy TeSys Control Schütz 3-polig für Motoranwendungen bis 250A 140kW 440V. It bietet eine 220V 50Hz AC Spule, ohne eingebaute Hilfskontakte, Leistungs- und Steueranschlüsse durch Schraubklemmen. 168,5mm Breite für Standardbetriebsraten bis zu 1200 Zyklen pro Stunde. Es bietet Standard-Zuverlässigkeit und Langlebigkeit mit 0,7 Mio. Zyklen elektrischer Lebensdauer AC-3 und 5 Mio. Zyklen mechanischer Lebensdauer. Es kann bei Betriebstemperaturen von -5°C bis 55°C eingesetzt und auf DIN-Schiene montiert werden, kein Derating bis zu 3000m Höhe. Multi-Standard zertifiziert (IEC, CCC, EAC) und RoHS/REACH konform.
