Schneider Electric LC1E0910B7 Leistungsschütz 1 St.

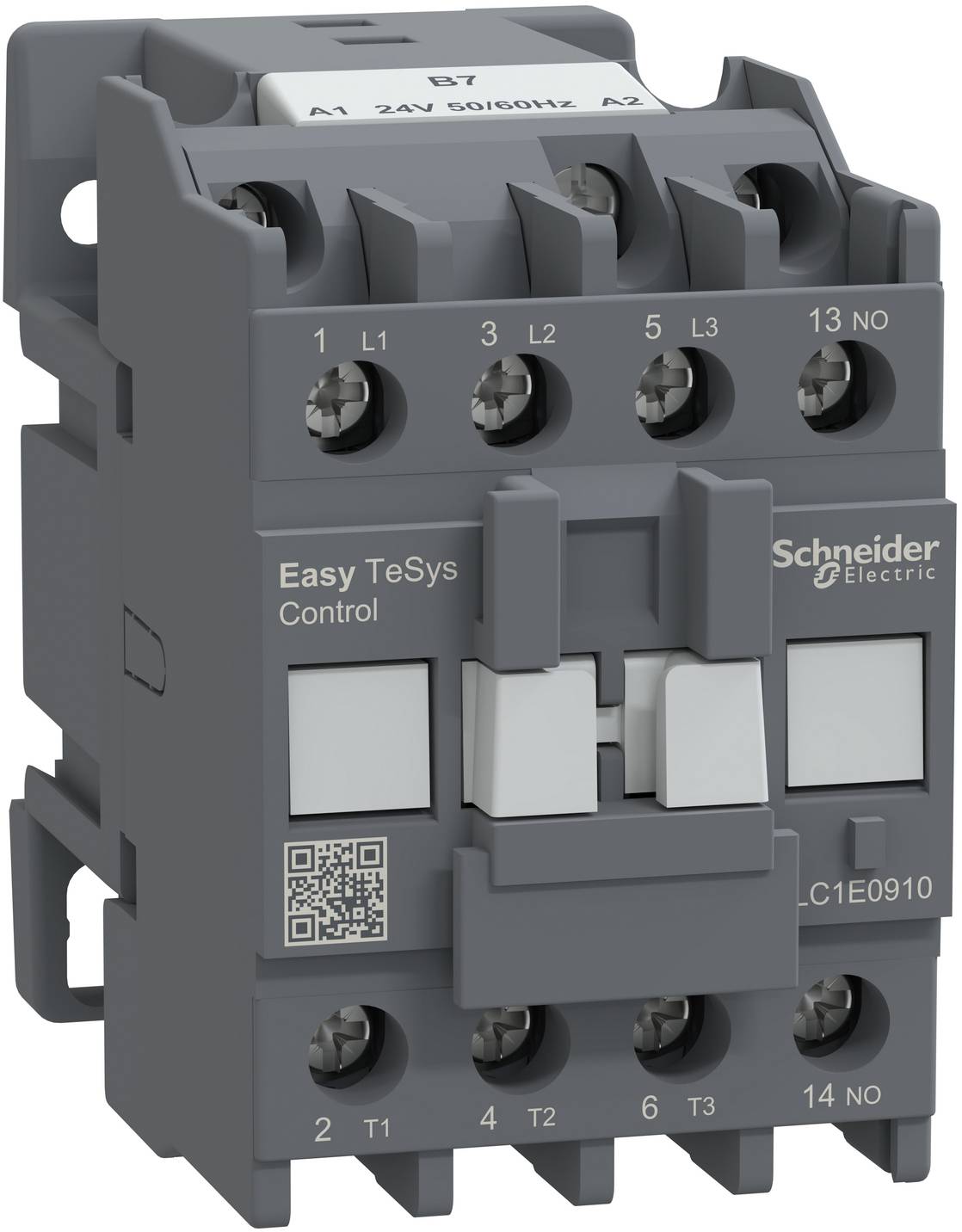

Nahaufnahme eines Schneider Electric Easy TeSys Control-Schützes mit gekennzeichneten Anschlüssen und QR-Code auf einem grauen Industriegerät.

Produkt-Art

Leistungsschütz

Typ

LC1E0910B7

Breite

45 mm

Höhe

74 mm

Tiefe

80 mm

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

Anzahl

Stück

Gesamt (CHF 38.81 / Stück)

CHF 42.66

-9 %

CHF 38.81

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungssteuerspeisespannung AC 50 Hz: 24-24 V
Bemessungssteuerspeisespannung AC 60 Hz: 24-24 V
Betriebsspannung AC 50 Hz: 690-690 V
Betriebsspannung AC 60 Hz: 690-690 V
Geeignet für Reiheneinbau: nein
Spannungsart zur Betätigung: AC

Produkt-Art: Leistungsschütz

Typ: LC1E0910B7

Breite: 45 mm

Höhe: 74 mm

Tiefe: 80 mm

Abm.: (B x H x T) 45 x 74 x 80 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3754987 Schneider Electric LC1E0910B7 Leistungsschütz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3754987 Schneider Electric LC1E0910B7 Leistungsschütz 1 St.

Beschreibung

Easy TeSys Control Schütz 3-polig für Motoranwendungen bis zu 9A 4kW 440V. It bietet eine 24V 50/60Hz AC Spule, 1NO eingebaute Hilfskontakte, Leistungs- und Steueranschlüsse durch Schraubklemmen. 45mm Breite für Standardbetriebsraten bis zu 1800 Zyklen pro Stunde. Es bietet Standard-Zuverlässigkeit und Langlebigkeit mit einer elektrischen Lebensdauer von 1,4 Mio. Zyklen AC-3 und einer mechanischen Lebensdauer von 10 Mio. Zyklen. Es kann bei Betriebstemperaturen von -5°C bis 55°C eingesetzt und auf DIN-Schienen montiert werden, kein Derating bis zu einer Höhe von 3000m. Multi-Standard zertifiziert (IEC, CCC, EAC) und RoHS/REACH konform.
