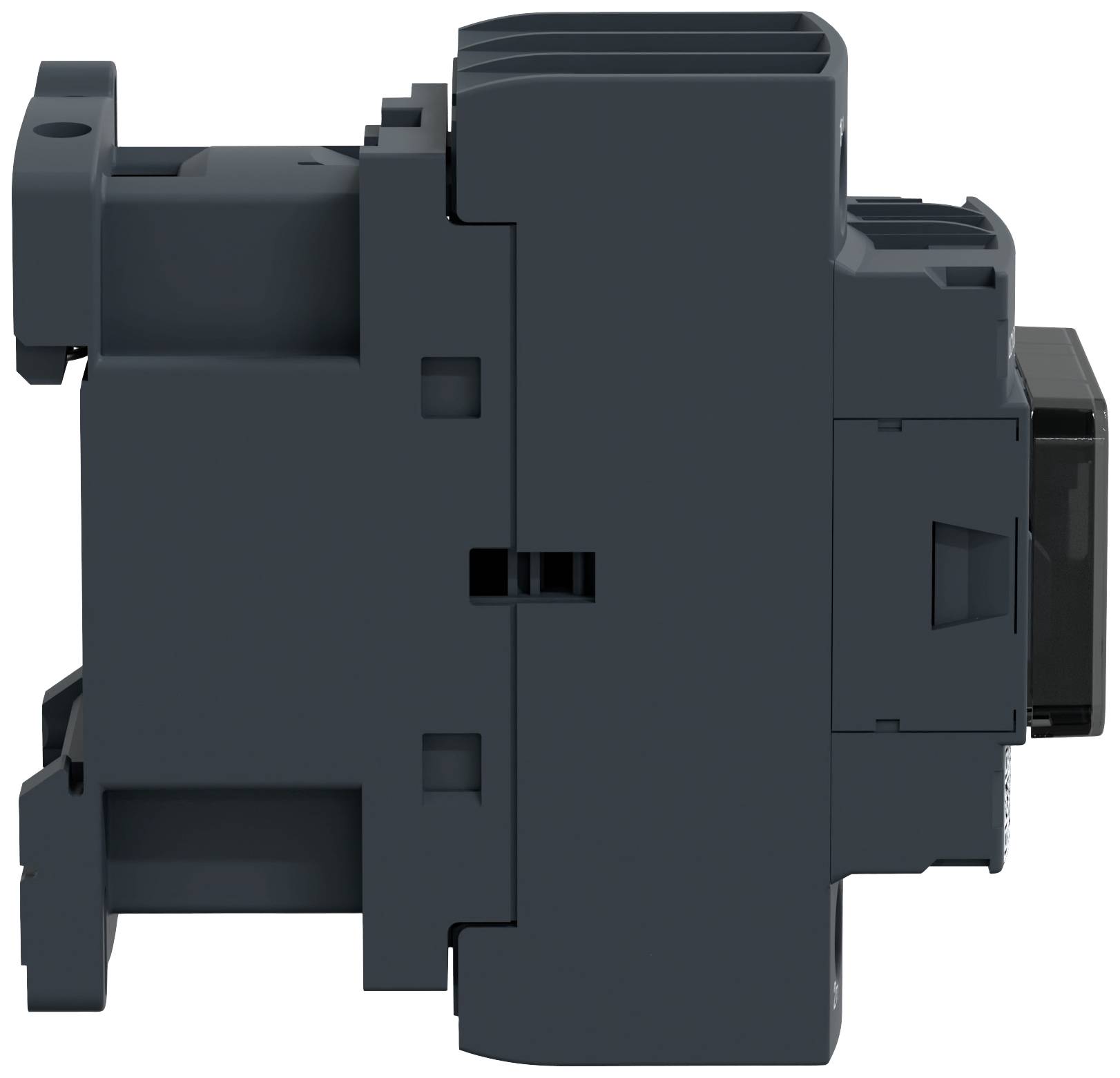

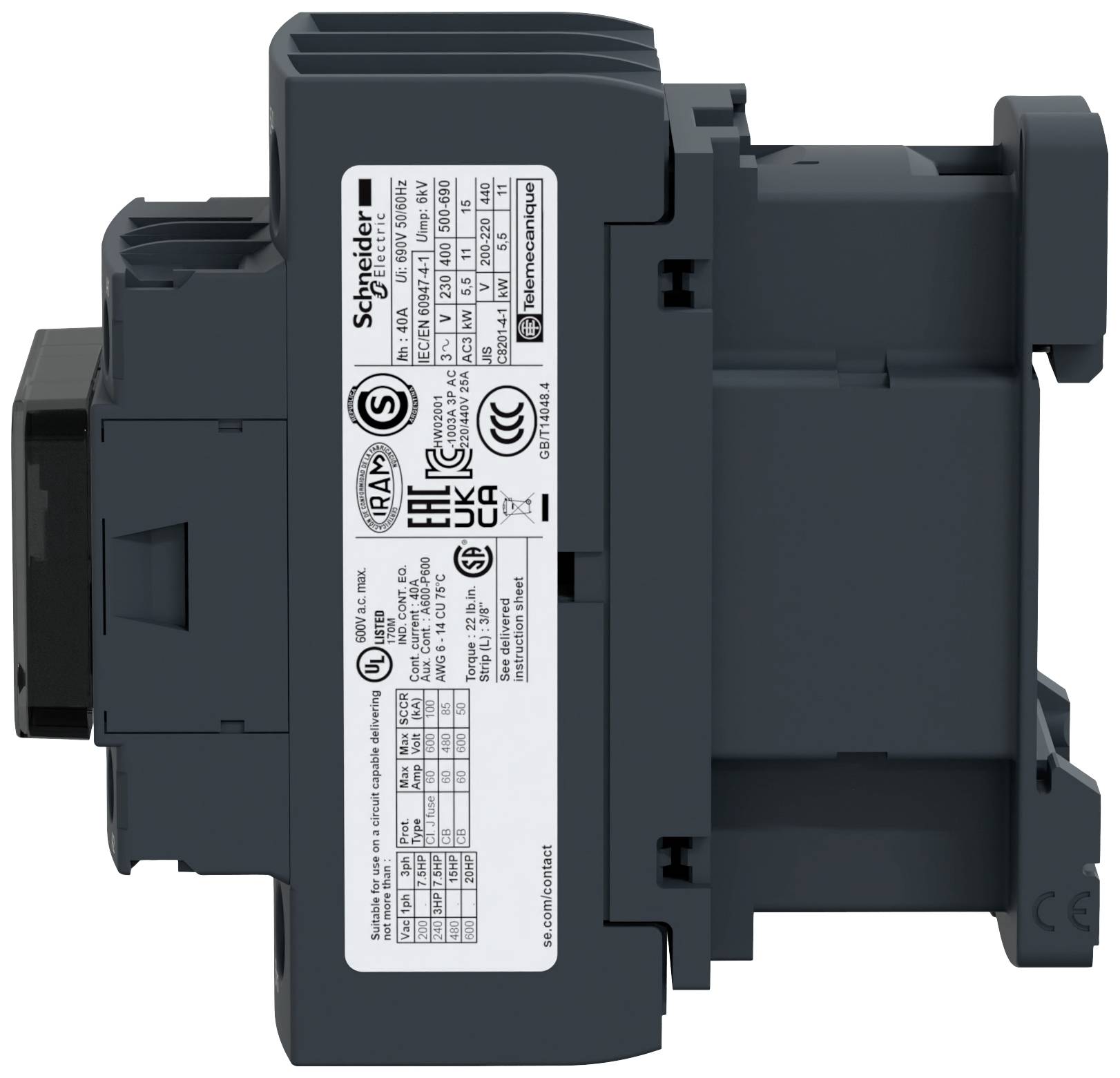

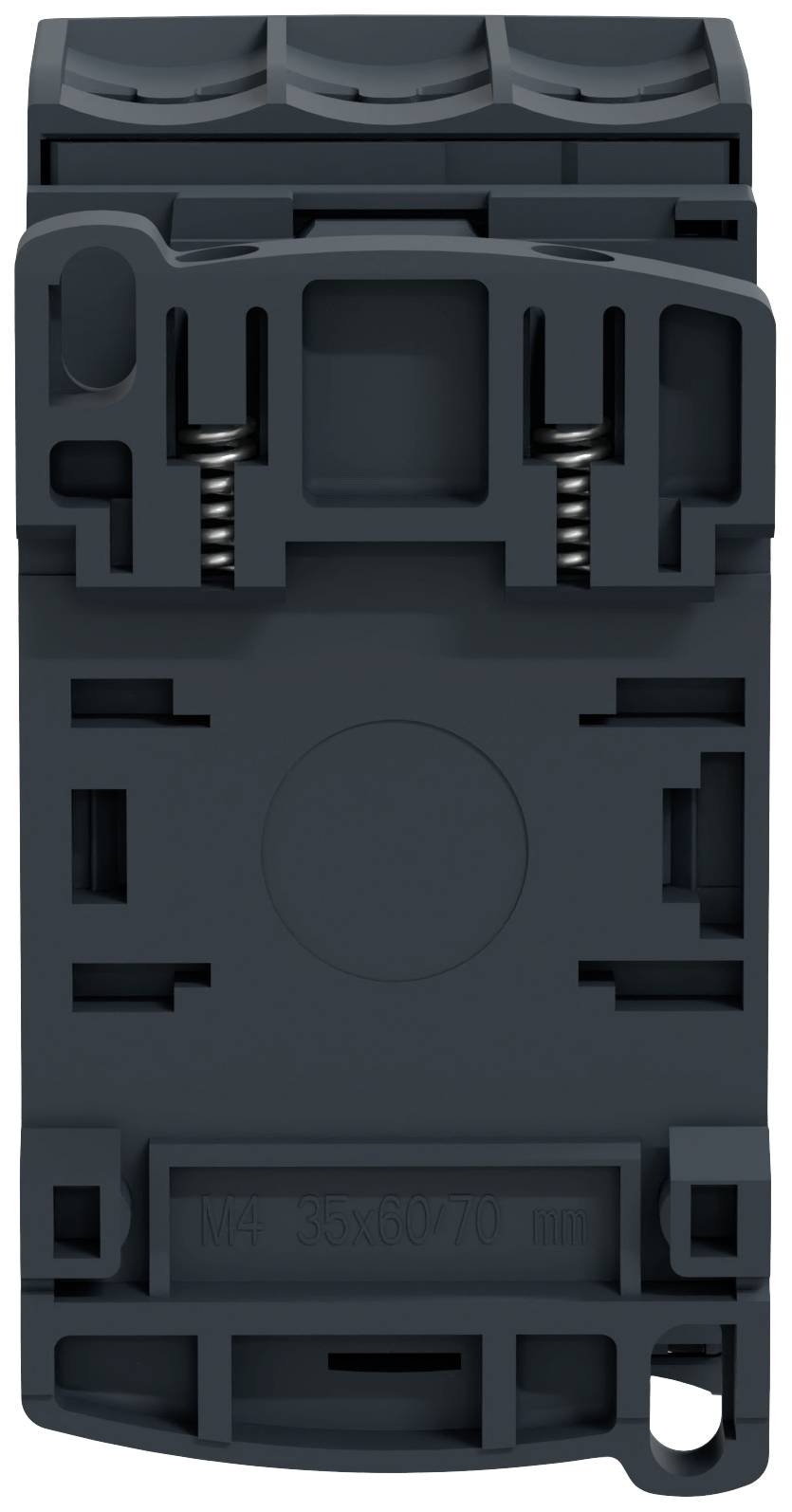

Schneider Electric LC1D25E7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Anschluss
Schraubklemme
Typ
LC1D25E7
Kontaktart
3 Schließer
Datenblatt (PDF)
23 Stück
Anzahl
Gesamt (CHF 77.66 / Stück)
CHF 77.66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schneider Electric Schütz LC1D25E7 3polig 25A 48V 50/60HZ 1S/1OE
- TeSys D Schütz 3polig (3 Schließer)
- Für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V)
- 48-V-50/60-Hz-Wechselstromspule
- Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
- Anschluss über Schraubklemmen
- Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 48 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 48 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 12 ABemessungsbetriebsleistung bei AC-4, 400 V: 5,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 92 mmVerpackungseinheit: 1 StückMaße (cm): 112 × 92 × 50Bruttogewicht: 0,418 kg, Nettogewicht: 0,418 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Leistungsschütz
- Typ
LC1D25E7
- Polzahl
3polig
- Kontaktart
3 Schließer
- Steuerspannung (max.)
48 V/AC
- Steuerspannungs-Bereich
48 V/AC (max)
- Schaltspannung (max.)
690 V/AC
- Dauerstrom (max.)
25 A
- Besonderheiten
mit Hilfskontakt
- Anschluss
Schraubklemme
- Max. Temperatur
60 °C
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1979056 Schneider Electric LC1D25E7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1979056 Schneider Electric LC1D25E7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.
Beschreibung
TeSys D Schütz 3polig (3 Schließer) für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V). Es bietet eine 48-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
Ausführung
- Ausstattung: 48 V, 48 V, AC, 440 V, 440 V
Lieferumfang
- Geliefert wird: Schneider Electric Leistungsschütz 25A 48VAC LC1D25E7, Verpackungseinheit: 1 Stk., EAN: 3389110349689
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
