Schneider Electric LC1D25AED Leistungsschütz 3 Schließer mit Schutzdiode 1 St.

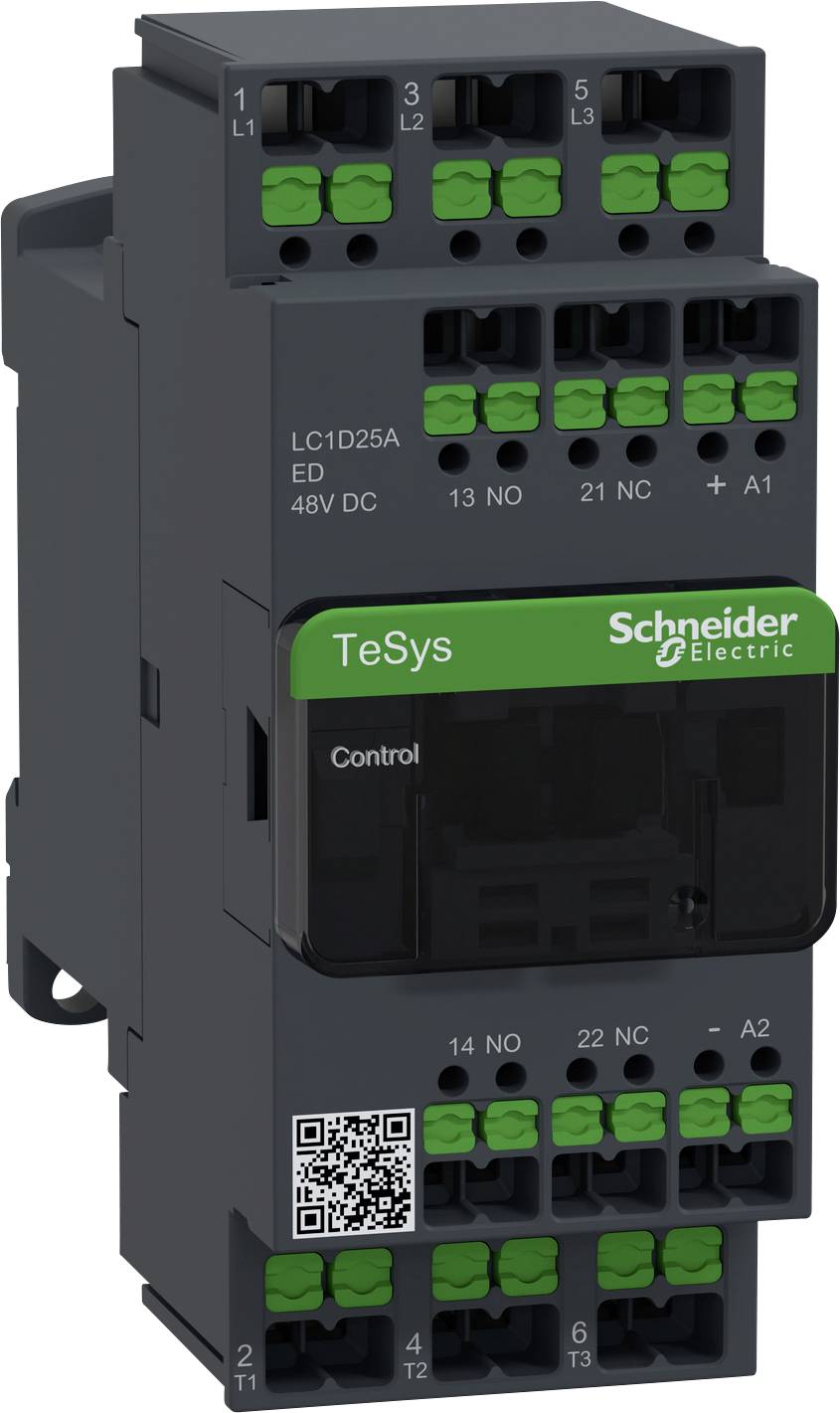

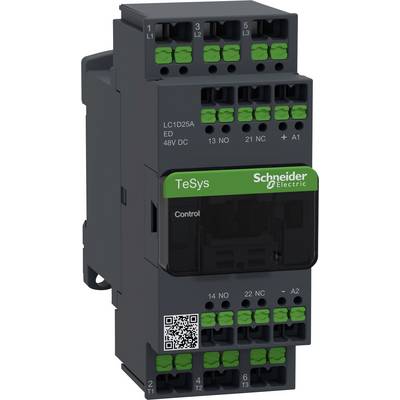

'Schneider Electric TeSys Steuerungsschütz mit grünen Anschlüssen und QR-Code'

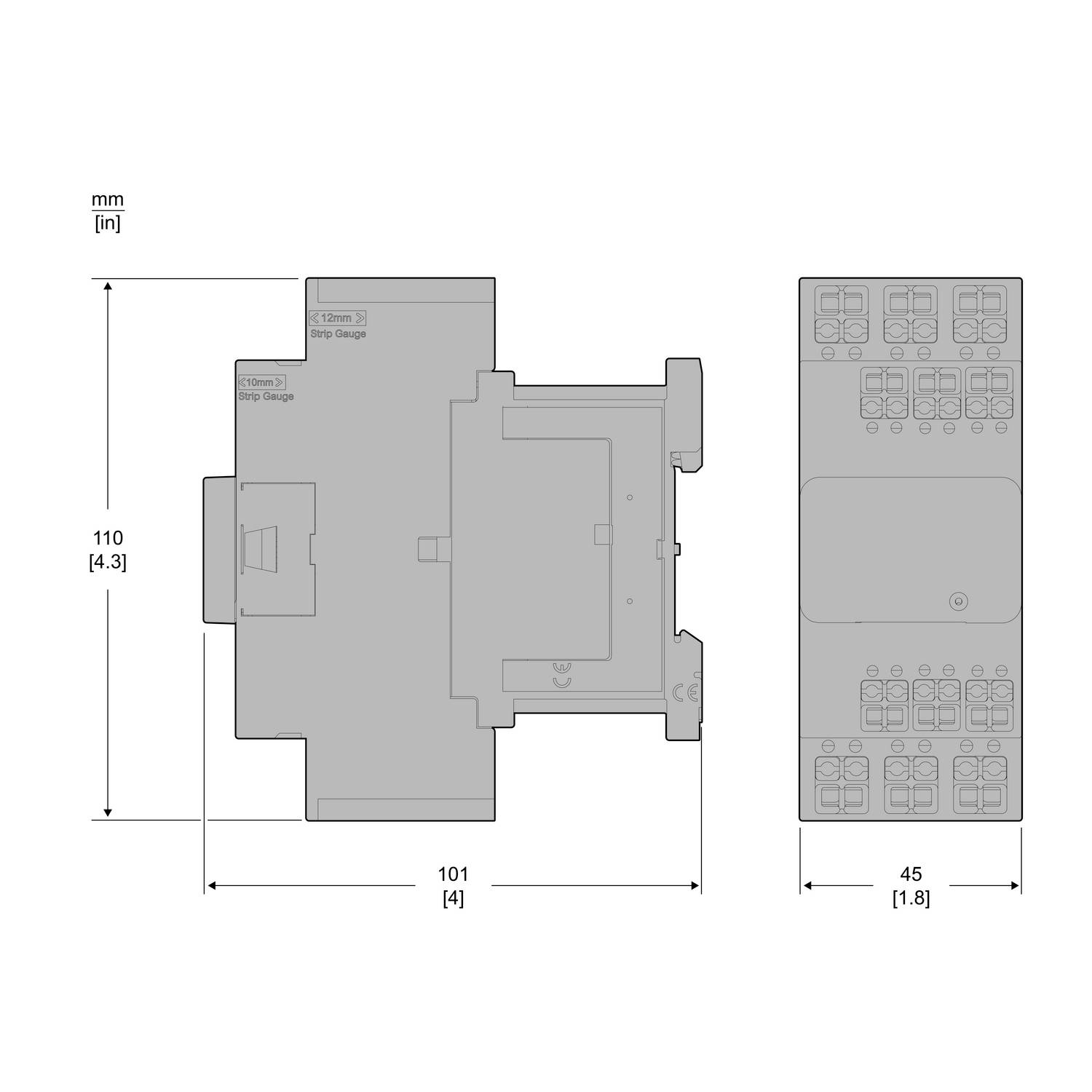

Technische Zeichnung eines Relaismoduls mit Abmessungen: Höhe 110 mm, Breite 101 mm, Tiefe 45 mm; seitliche und frontale Ansicht.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Anschluss

Snap-In

Typ

LC1D25AED

Kontaktart

3 Schließer

Datenblatt (PDF)

Lieferung Mi., 30. Dez. 2026

Anzahl

Stück

Gesamt (CHF 123.91 / Stück)

CHF 123.91

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 11 kW, 25 A, 400 V AC3, Spule 48 V DC, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D25AED

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 48 V/DC

Steuerspannungs-Bereich: 48 V/DC (max)

Dauerstrom (max.): 25 A

Besonderheiten: mit Schutzdiode

Anschluss: Snap-In

Breite: 45 mm

Höhe: 110 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 110 x 95 mm

Inhalt: 1 St.

: 45 mm

: 85 mm

: 101 mm

: FALSE

: 11 kW

: 3

: 0

: 1

: 1

: 25 A

: 40 A

: 48-48 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412699 Schneider Electric LC1D25AED Leistungsschütz 3 Schließer mit Schutzdiode 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412699 Schneider Electric LC1D25AED Leistungsschütz 3 Schließer mit Schutzdiode 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 48 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
