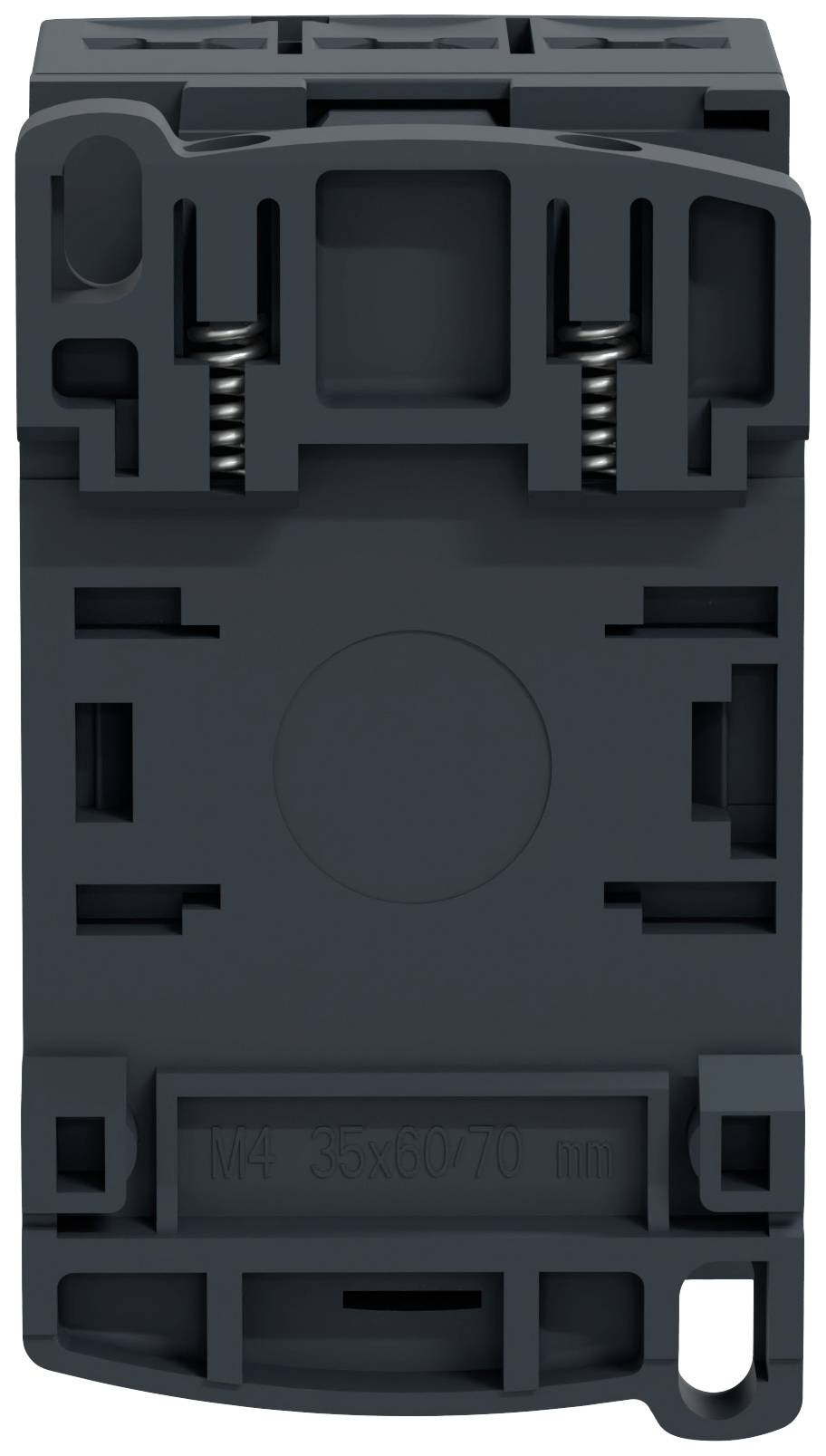

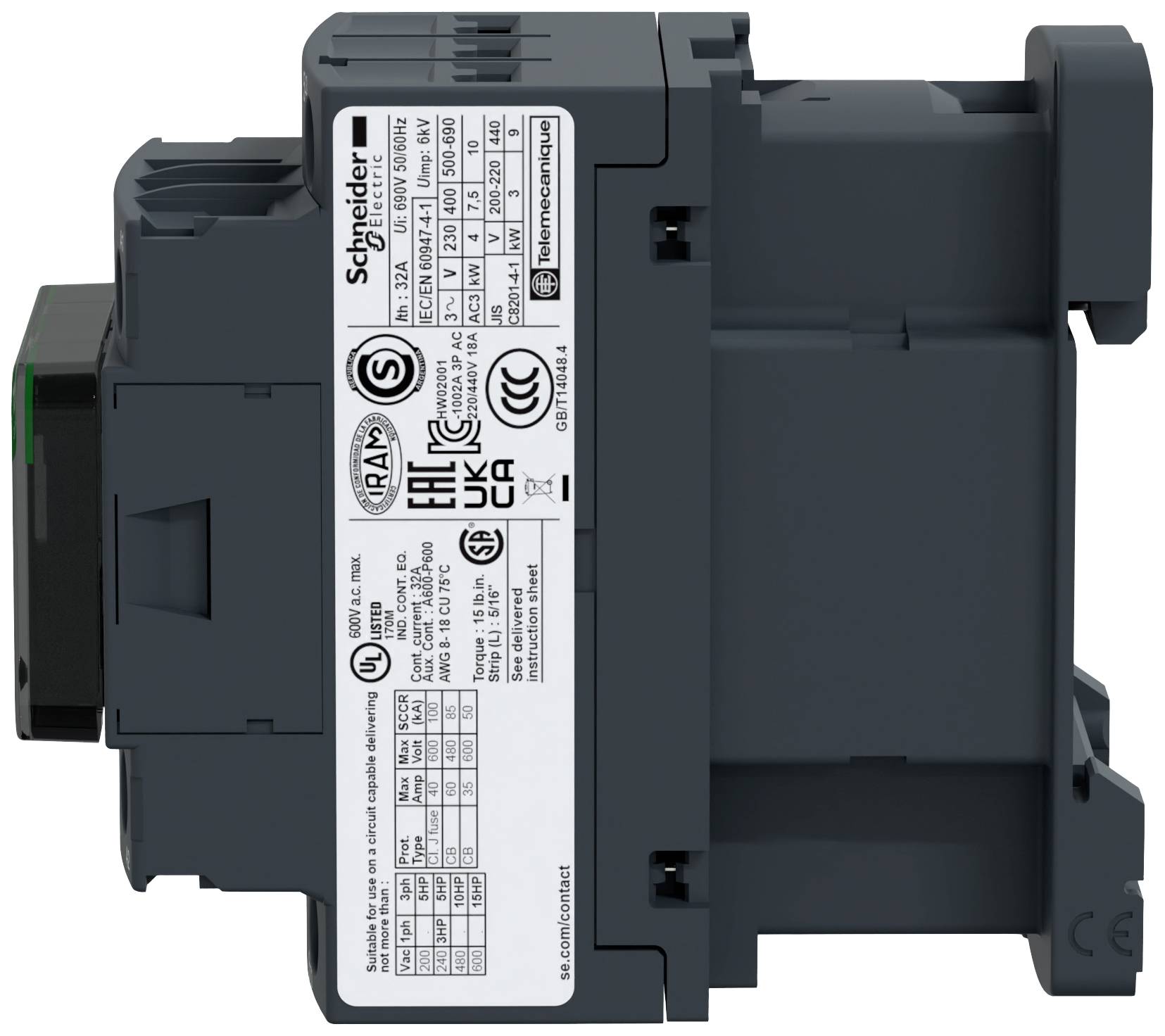

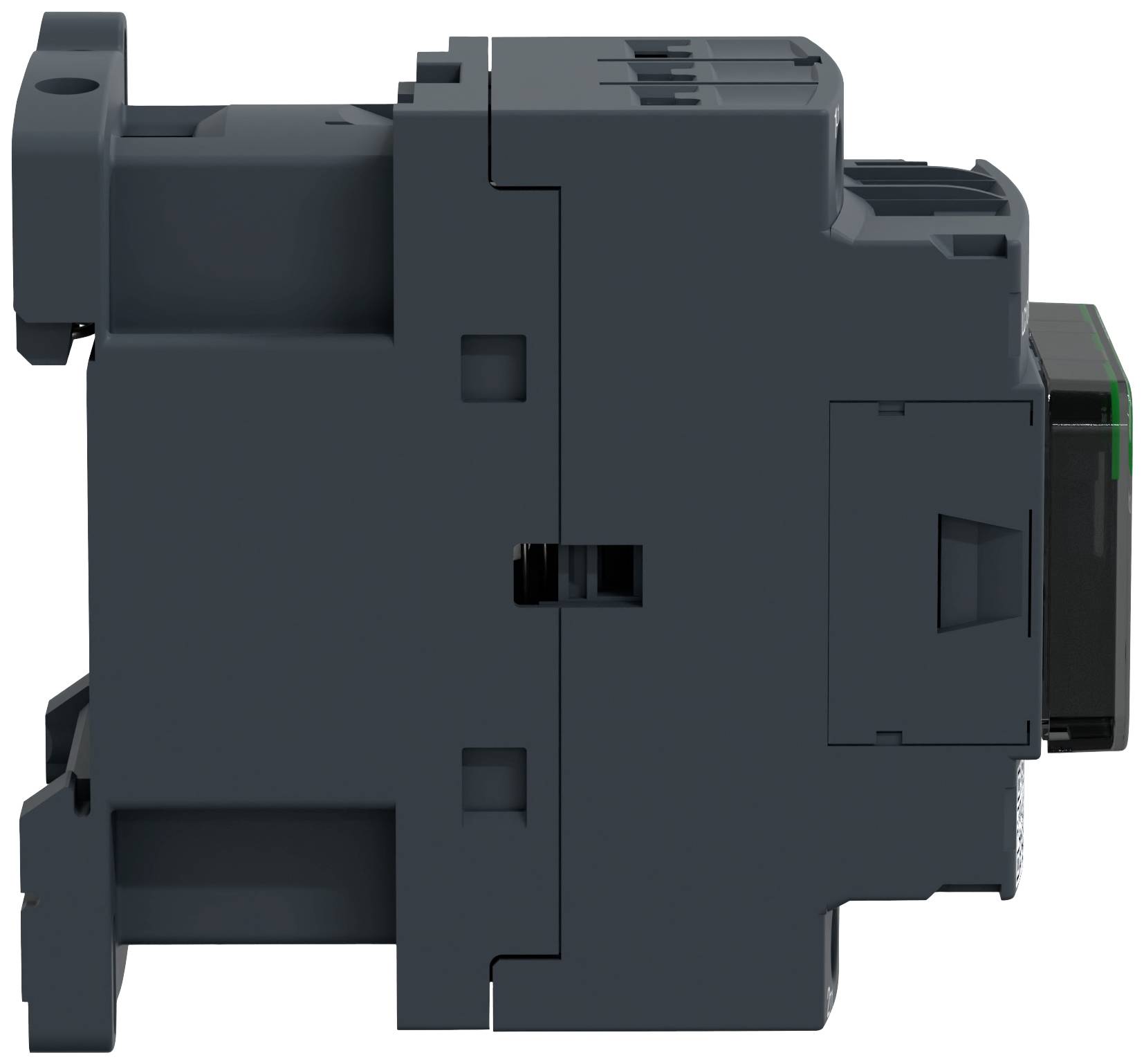

Schneider Electric LC1D18D7 Leistungsschütz 7.5 kW Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Leistung
7.5 kW
Verpackungsart
Piece
Typ
LC1D18D7
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt (CHF 57.31 / Stück)
CHF 57.31
zzgl. MwSt.
Nur noch 9 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schneider Electric LC1D18D7 Hilfskontakt
- TeSys D Serie Leistungsschütz 3polig
- Spule für 42 V AC
- Ein Hilfskontakt mit 1 Schließer und 1 Öffner für zusätzliche Steuerungsmöglichkeiten
- Für Anwendungen mit einer Leistung von 7,5 kW und einem Nennstrom von 18 A bei 400 V AC3 ausgelegt
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 42 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 42 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 ABemessungsbetriebsleistung bei AC-4, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 112 × 92 × 50Bruttogewicht: 0,356 kg, Nettogewicht: 0,356 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Verpackungsart
Piece
- Produkt-Art
Leistungsschütz
- Typ
LC1D18D7
- Polzahl
3polig
- Steuerspannung (min.)
42 V/AC
- Steuerspannung (max.)
42 V/AC
- Steuerspannungs-Bereich
42 - 42 V/AC
- Schaltspannung (max.)
440 V/AC
- Dauerstrom (max.)
32 A
7.5 kW
- Breite
45 mm
- Höhe
77 mm
- Tiefe
86 mm
- Abm.
(B x H x T) 45 x 77 x 86 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1978954 Schneider Electric LC1D18D7 Leistungsschütz 7.5 kW Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1978954 Schneider Electric LC1D18D7 Leistungsschütz 7.5 kW Piece 1 St.
Beschreibung
TeSys D Serie Leistungsschütz 3polig mit einer Spule für 42 V AC. Es verfügt über einen Hilfskontakt mit 1 Schließer und 1 Öffner für zusätzliche Steuerungsmöglichkeiten.
Das Leistungsschütz ist für Anwendungen mit einer Leistung von 7,5 kW und einem Nennstrom von 18 A bei 400 V AC3 ausgelegt.
Das Leistungsschütz ist für Anwendungen mit einer Leistung von 7,5 kW und einem Nennstrom von 18 A bei 400 V AC3 ausgelegt.
Ausführung
- Ausstattung: 42 V, 42 V, AC, 440 V, 440 V
Lieferumfang
- Geliefert wird: Schneider Electric Leistungsschütz 18A 42VAC LC1D18D7, Verpackungseinheit: 1 Stk., EAN: 3389110349412
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
