Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Leistung
7.5 kW
Anschluss
Snap-In
Typ
LC1D18AP7
Datenblatt (PDF)
206 Stück
Anzahl
Gesamt (CHF 49.91 / Stück)
CHF 59.38
-16 %
CHF 49.91
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 230 V AC, SNAP IN
- TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
- Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
- Optische und haptische Rückmeldung der Verdrahtung
- Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
- Werkzeuglos und intuitiv bedienbar
- Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
- "Ready to Robot" z. B. für den automatisierten Schaltschrankbau
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 110 mmTiefe: 92 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,474 kg, Nettogewicht: 0,474 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Leistungsschütz
- Typ
LC1D18AP7
- Polzahl
3polig
- Kontaktart
3 Schließer
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
230 V/AC (max)
- Schaltspannung (max.)
440 V/AC
- Dauerstrom (max.)
32 A
7.5 kW
- Anschluss
Snap-In
IP20
- Breite
45 mm
- Höhe
110 mm
- Tiefe
92 mm

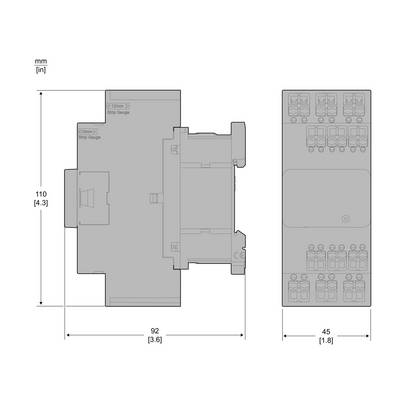

- Abm.
(B x H x T) 45 x 110 x 92 mm
- Inhalt
1 St.
45 mm
110 mm
92 mm
FALSE
7.5 kW
3
0
1
1
18 A
32 A
230-230 V
230-230 V
sonstige
440-440 V
440-440 V
AC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3412651 Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3412651 Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St.
Beschreibung
Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 230 V AC. Abmessung (BxHxT) 45x110x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
Ausführung
- Ausstattung: 230 V, 230 V, AC, 440 V, 440 V
Lieferumfang
- Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 230V Ac Snapin LC1D18AP7, Verpackungseinheit: 1 Stk., EAN: 3606487539728
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
