Schneider Electric LC1D18AED Leistungsschütz 3 Schließer 7500 W mit Schutzdiode 1 St.

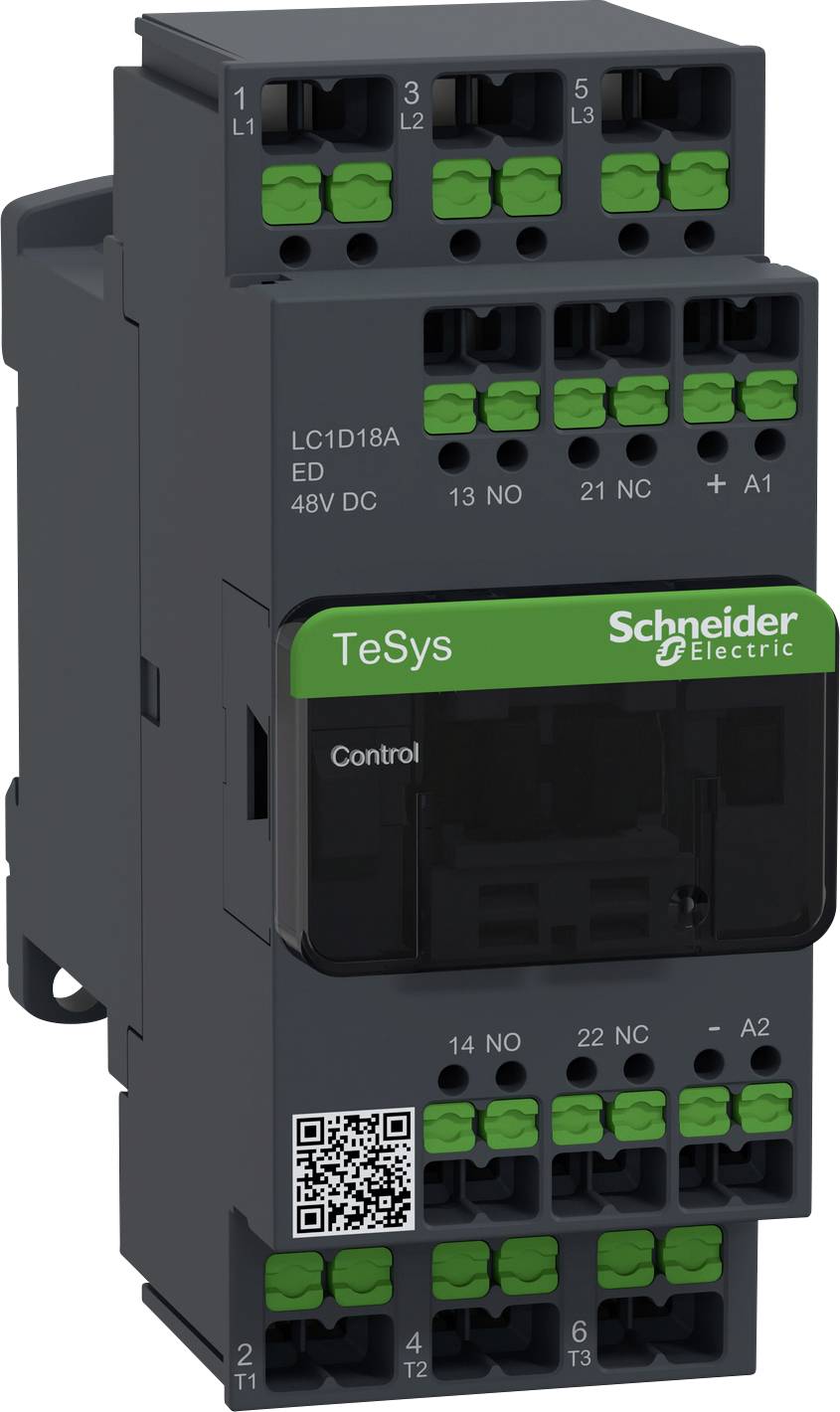

Ein schwarzer Schaltschütz mit mehreren grünen Anschlüssen und der Aufschrift 'TeSys' und 'Schneider Electric' auf der Vorderseite.

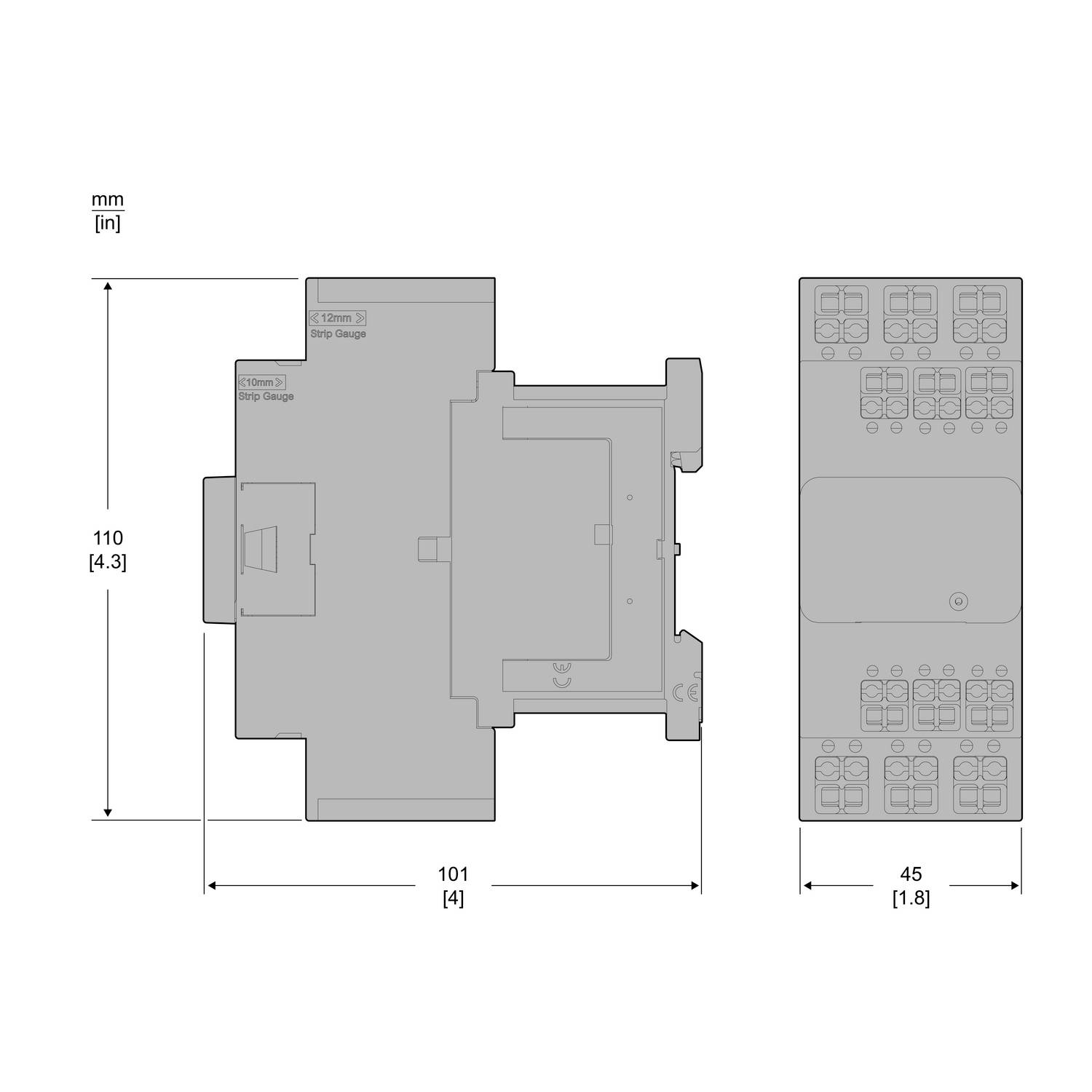

'Technische Zeichnung eines elektrischen Geräts mit Maßen: Höhe 110 mm, Breite 101 mm, Tiefe 45 mm. Vorder- und Seitenansicht.'

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

7500 W

Anschluss

Snap-In

Typ

LC1D18AED

Datenblatt (PDF)

Lieferung Di., 20. Okt.

Anzahl

Stück

Gesamt (CHF 98.01 / Stück)

CHF 98.01

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 48 V DC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D18AED

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 48 V/DC

Steuerspannung (max.): 48 V/DC

Steuerspannungs-Bereich: 48 - 48 V/DC

Schaltspannung (max.): 400 V/AC

Max. Schaltleistung: 7500 W

Dauerstrom (max.): 18 A

: 7500 W

Besonderheiten: mit Schutzdiode

Anschluss: Snap-In

Breite: 45 mm

Höhe: 110 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 110 x 95 mm

Inhalt: 1 St.

: 45 mm

: 110 mm

: 101 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 48-48 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412614 Schneider Electric LC1D18AED Leistungsschütz 3 Schließer 7500 W mit Schutzdiode 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412614 Schneider Electric LC1D18AED Leistungsschütz 3 Schließer 7500 W mit Schutzdiode 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 48 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
