Schneider Electric LC1D12ALE7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.

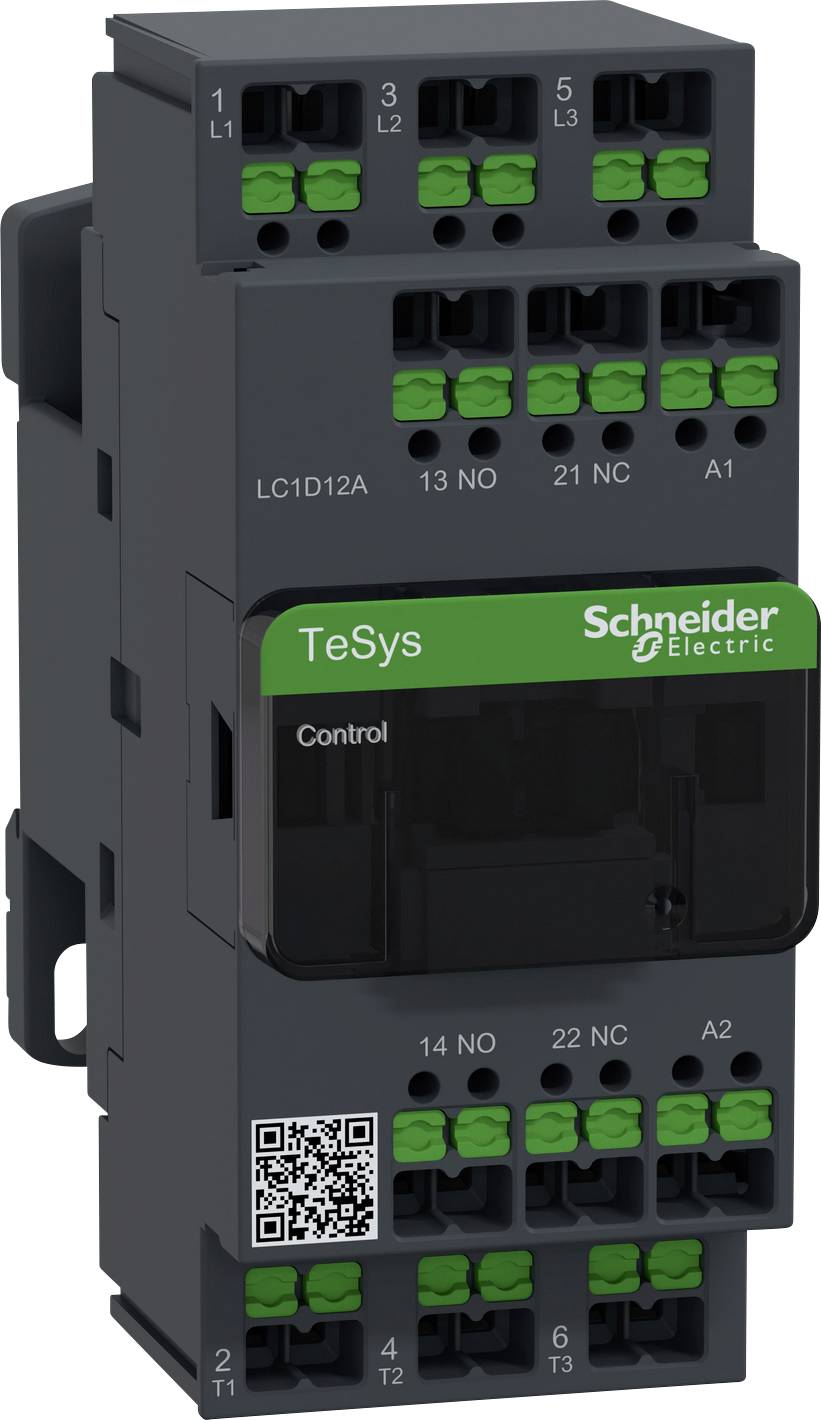

Ein schwarzer Schaltschrank von Schneider Electric mit grünen Anschlüssen und einem QR-Code an der Vorderseite. Modell 'TeSys'.

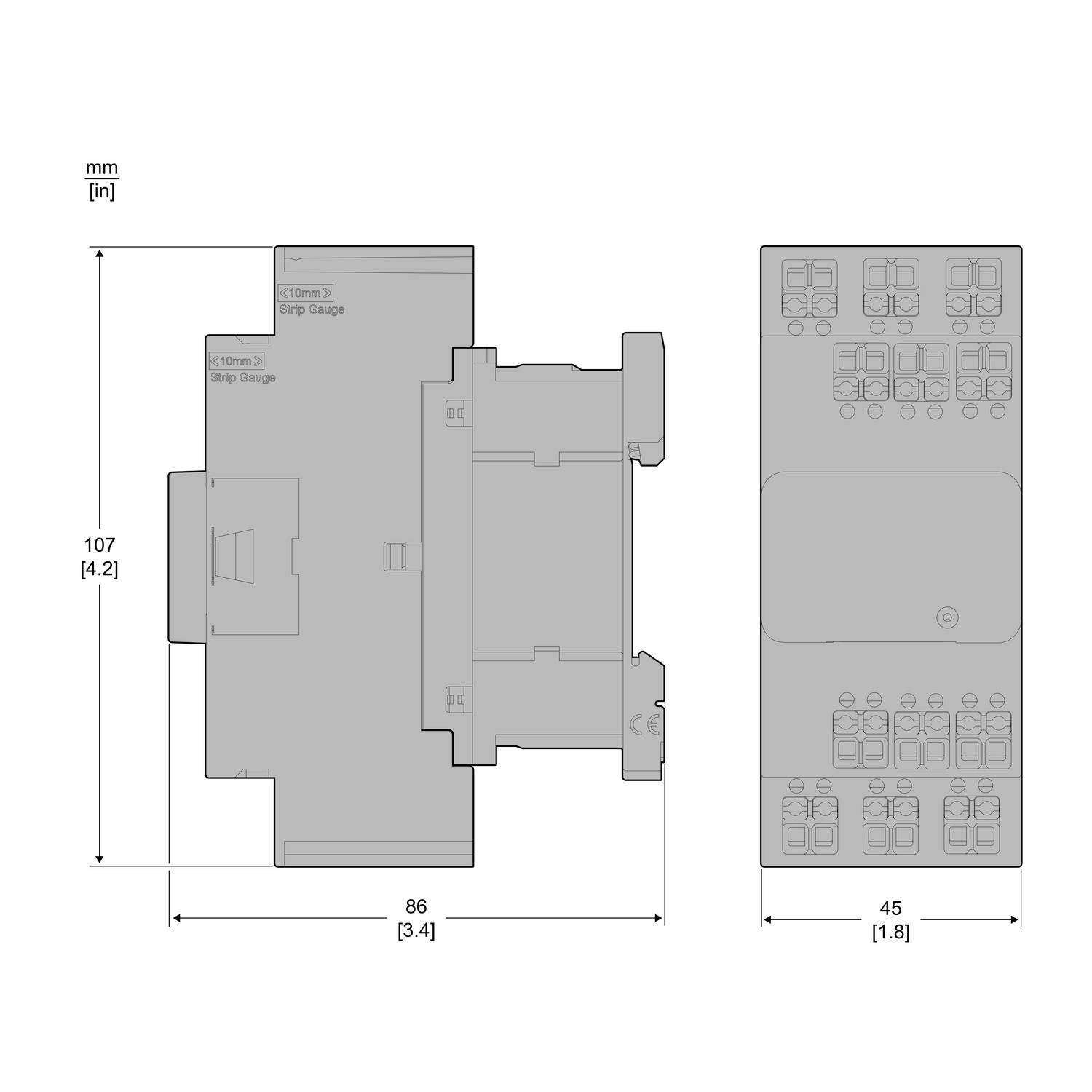

Technische Zeichnung eines Geräts mit Abmessungen in Millimetern und Zoll. Zeigt Ansichten von vorne und oben mit numerischen Spezifikationen.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Anschluss

Snap-In

Typ

LC1D12ALE7

Kontaktart

3 Schließer

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 42.51 / Stück)

CHF 48.24

-12 %

CHF 42.51

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 5,5 kW, 12 A, 400 V AC3, Spule 208 V AC, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D12ALE7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 208 V/AC

Steuerspannungs-Bereich: 208 V/AC (max)

Dauerstrom (max.): 12 A

Besonderheiten: mit Hilfskontakt

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 208-208 V

: 208-208 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412558 Schneider Electric LC1D12ALE7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412558 Schneider Electric LC1D12ALE7 Leistungsschütz 3 Schließer mit Hilfskontakt 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 208 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
