Schneider Electric LC1D09BD Schütz 1 Schließer, 1 Öffner 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Anschluss
Schraubklemme
Typ
LC1D09BD
Kontaktart
1 Schließer
1 Öffner
87 Stück
Anzahl
Gesamt (CHF 42.51 / Stück)
CHF 42.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Der Leistungsschütz LC1D09BD von Schneider Electric ist ein 3-poliges Schütz mit 3 Schließern und einer zusätzlichen Hilfskontaktgruppe (1 Schließer + 1 Öffner). Er verfügt über eine Bemessungsbetriebsleistung von 4 kW bei AC-3, 400 V und einen Bemessungsbetriebsstrom von 9 A bei AC-3, 400 V. Die Spule ist für 24 V DC ausgelegt. Der Leistungsschütz ist für Sicherheitsanwendungen geeignet und verfügt über mechanisch gekoppelte Kontakte und Spiegel
Schütz Serie LC1
Highlights & Details
- TeSys D Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis zu 9 A/690 V AC-3/3e (4 kW bei 400 V).

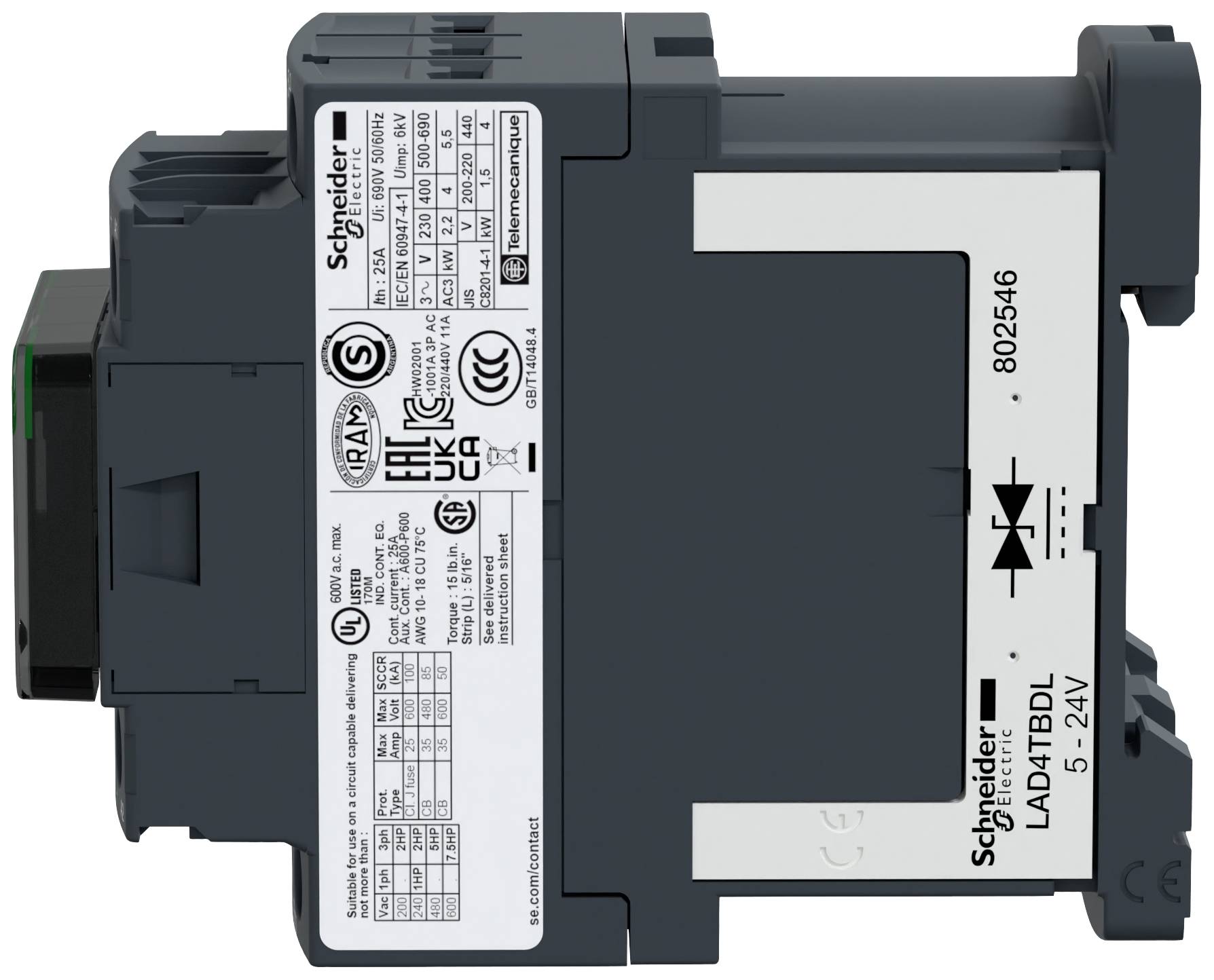

- Es bietet eine 24-V-DC-Spule mit Überspannungsschutzmodul, eingebaute 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmklemmen.
- Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es hohe Zuverlässigkeit und Langlebigkeit für anspruchsvolle Anwendungen.
Technische Daten
- Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 ABemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 95 mmVerpackungseinheit: 1 StückMaße (cm): 111 × 92 × 50Bruttogewicht: 0,523 kg, Nettogewicht: 0,523 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Schütz
- Typ
LC1D09BD
- Polzahl
3polig
- Kontaktart
1 Schließer
1 Öffner

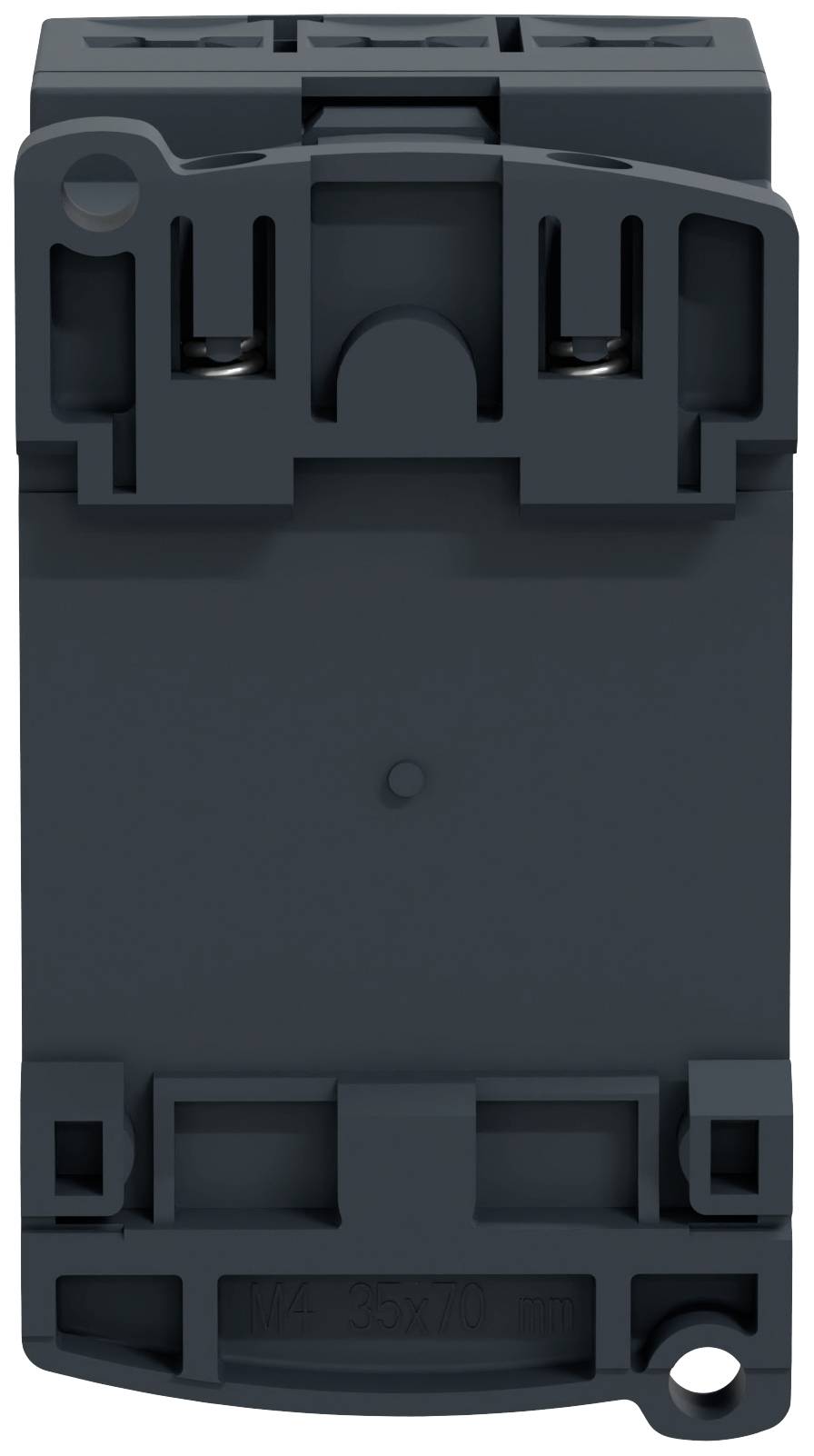

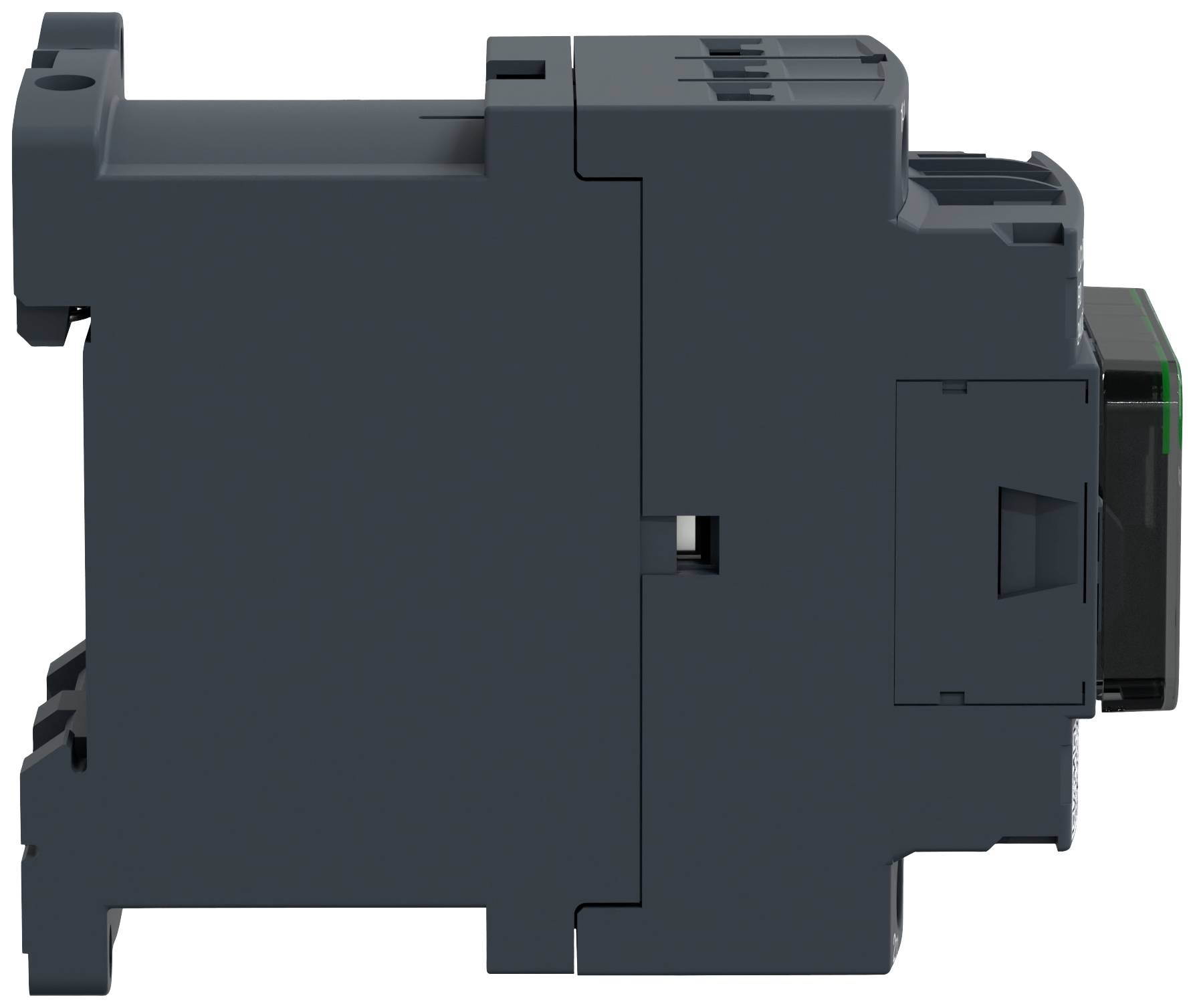

- Montageart
Hutschiene
- Anschluss
Schraubklemme
IP20
- Min. Temperatur
-5 °C
- Max. Temperatur
+60 °C
- Breite
45 mm
- Höhe
77 mm
- Tiefe
95 mm
- Abm.
(B x H x T) 45 x 77 x 95 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667514 Schneider Electric LC1D09BD Schütz 1 Schließer, 1 Öffner 1 St.
Beschreibung
Leistungsschütz
Baugröße: TeSys D/Deca
Betriebsleistung bei AC-3/400 V: 4 kW
Halteleistung: 5,4 W
Hilfskontakt: 1 x Öffner/Schließer
Steuerspannung: 24 V DC
Betriebsstrom: 9 A
Anschluss: Schraubklemmen
Das kompakte Leistungsschütz TeSys LC1D09BD von Schneider Electric kann bis zu einer Leistung von 4 kW bei AC-3/400 V eingesetzt werden. Das Leistungsschütz arbeitet mit einer Steuerspeisespannung von 24 V DC sowie einem Betriebsstrom von 9 A und verfügt über einen Öffner und einen Schließer als Hilfskontakte. Der Anschluss erfolgt über Schraubklemmen. Eingesetzt wird das Leistungsschütz LC1D09BD in der Automatisierungs- und Steuerungstechnik, besonders in der Steuerung von Motoren und Anlagen und beim Einschalten von elektrischen Heizungen.
Ausführung
- Ausstattung: 24 V, DC
Lieferumfang
- Geliefert wird: Schneider Electric Leistungsschütz 9A 24V DC LC1D09BD, Verpackungseinheit: 1 Stk., EAN: 3389110353075
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
