Schneider Electric LC1D09AK7 Leistungsschütz 3 Schließer 4 kW Piece 1 St.

Abbildung eines elektrischen Industriereglers von Schneider Electric mit grünen und schwarzen Anschlüssen, Modell 'TeSys'.

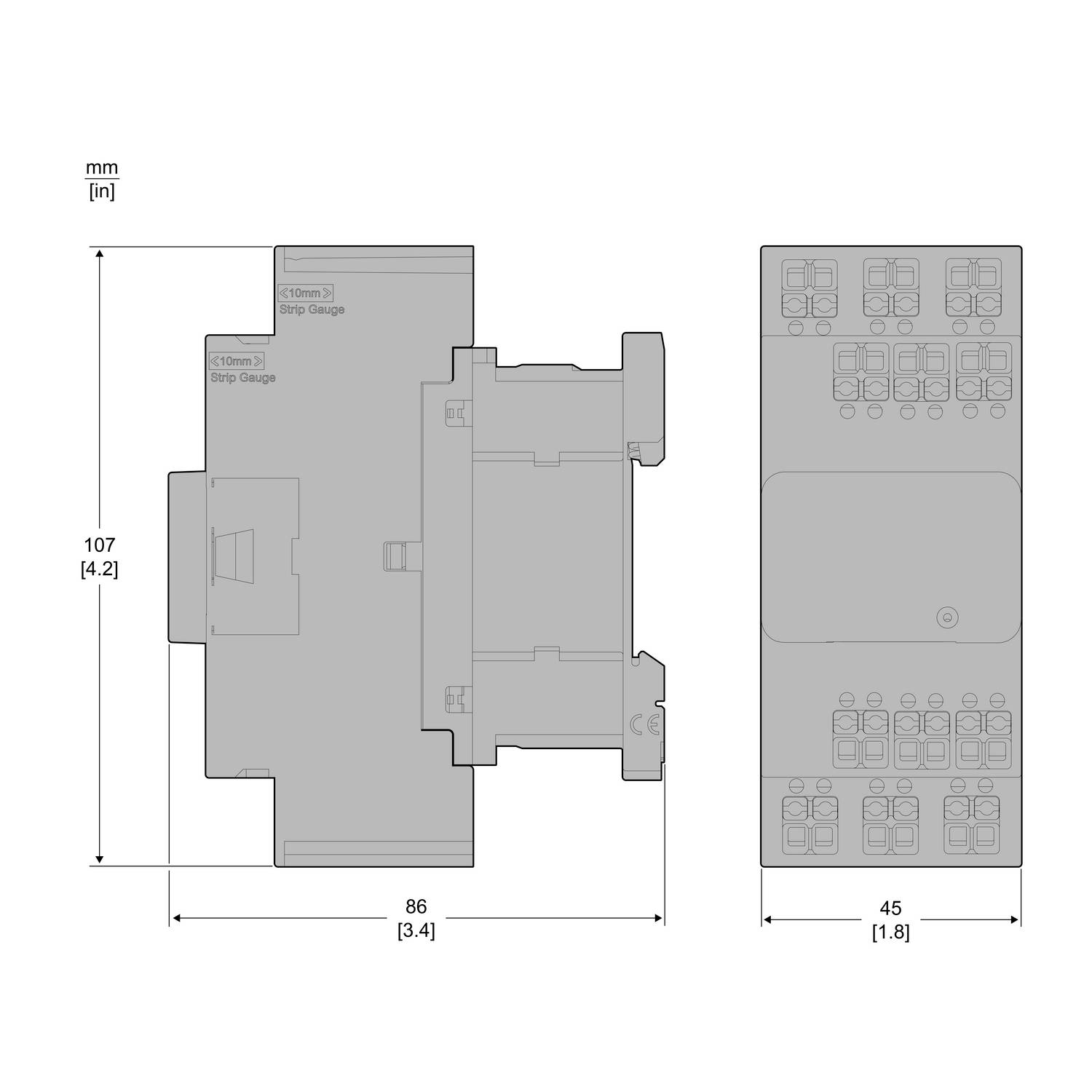

Technische Zeichnung eines rechteckigen elektrischen Geräts mit Abmessungen: 107 mm Höhe, 86 mm Breite, 45 mm Tiefe.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 38.81 / Stück)

CHF 44.52

-13 %

CHF 38.81

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 100 V AC, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D09AK7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 100 V/AC

Steuerspannungs-Bereich: 100 V/AC (max)

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 100-100 V

: 100-100 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412557 Schneider Electric LC1D09AK7 Leistungsschütz 3 Schließer 4 kW Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412557 Schneider Electric LC1D09AK7 Leistungsschütz 3 Schließer 4 kW Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 100 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
