Schneider Electric LC1D09AFD Leistungsschütz 3 Schließer mit Diode Piece 1 St.

Schützgerät mit Markenlogo, Modellnummern und QR-Code, dient zur Steuerung in elektrischen Schaltschränken.

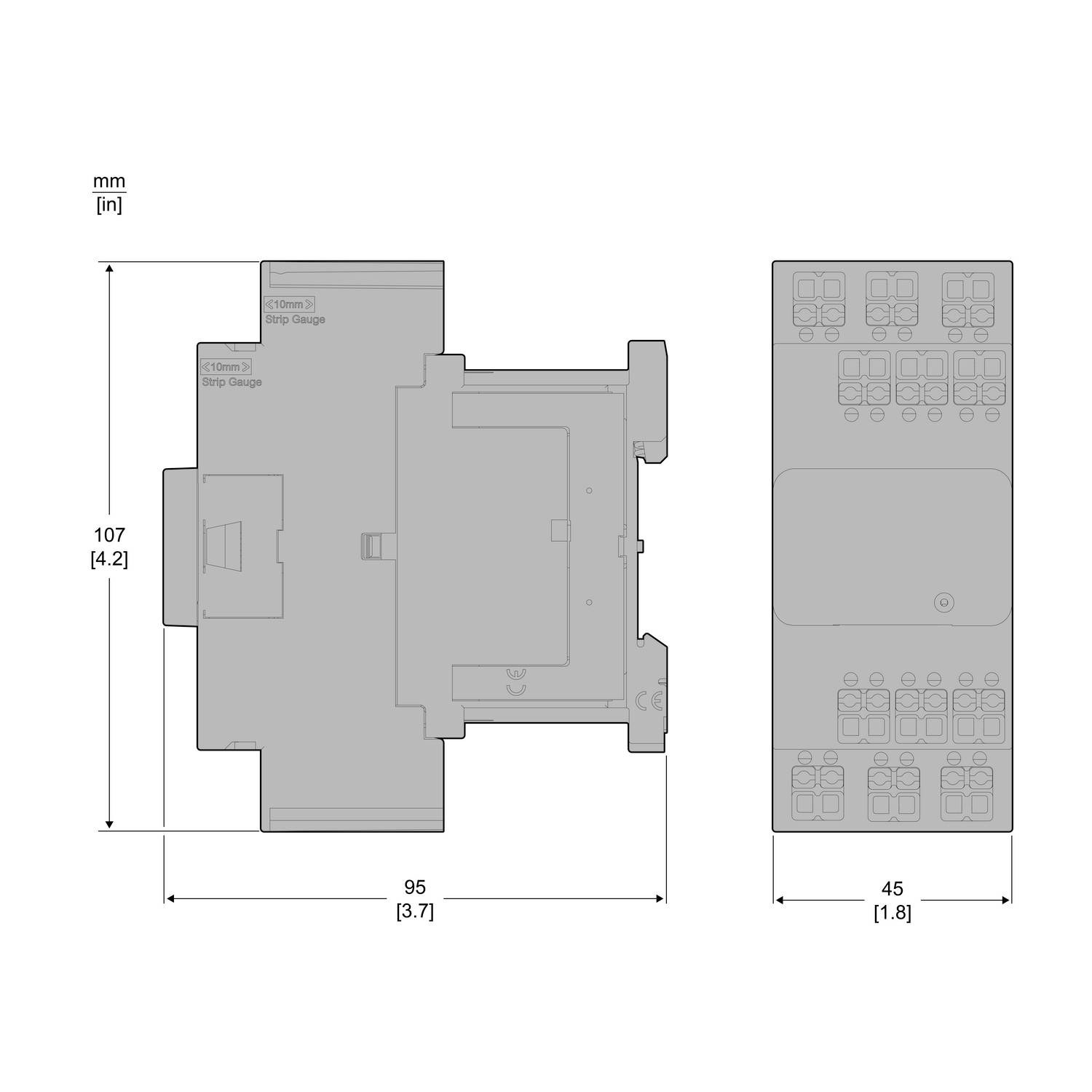

Technische Zeichnung eines rechteckigen Geräts mit Maßen in Millimetern und Zoll. Vorder- und Seitenansicht mit Anschlüssen oben.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Anschluss

Snap-In

Verpackungsart

Piece

Typ

LC1D09AFD

Datenblatt (PDF)

Lieferung Di., 20. Okt.

Anzahl

Stück

Gesamt (CHF 73.96 / Stück)

CHF 73.96

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 110 V DC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D09AFD

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 110 V/DC

Steuerspannungs-Bereich: 110 V/DC (max)

Dauerstrom (max.): 9 A

Besonderheiten: mit Diode

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 107 x 95 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 95 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 110-110 V

: sonstige

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412538 Schneider Electric LC1D09AFD Leistungsschütz 3 Schließer mit Diode Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412538 Schneider Electric LC1D09AFD Leistungsschütz 3 Schließer mit Diode Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 110 V DC. Abmessung (BxHxT) 45x107x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und sichere Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
