Name: Schneider Electric LC1D09AF7 Leistungsschütz 3 Schließer 4 kW Single 1 St.
Brand: Schneider Electric
SKU: 3412534
Availability: BackOrder

Schütz der Marke Schneider Electric, Modell TeSys, mit mehreren grünen Anschlussklemmen und einem QR-Code auf der Vorderseite.

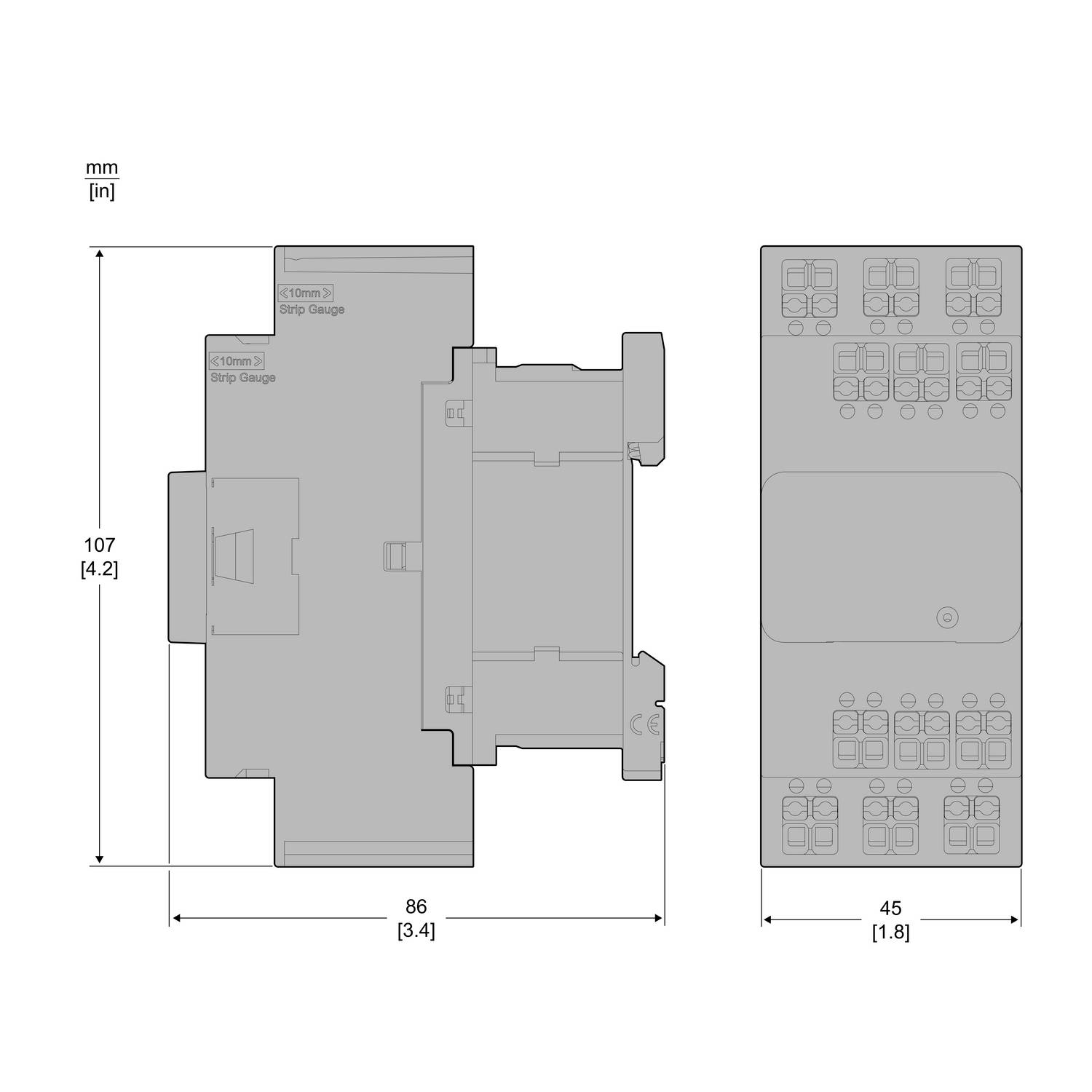

Technische Zeichnung eines Geräts mit Abmessungen: 107 mm x 86 mm x 45 mm. Zeigt Front- und Seitenansicht mit Montagepunkten rechts.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Verpackungsart

Single

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 19. Nov.

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 45.95

-35 %

CHF 29.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 110 V AC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Verpackungsart: Single

Produkt-Art: Leistungsschütz

Typ: LC1D09AF7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 110-110 V

: 110-110 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412534 Schneider Electric LC1D09AF7 Leistungsschütz 3 Schließer 4 kW Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412534 Schneider Electric LC1D09AF7 Leistungsschütz 3 Schließer 4 kW Single 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 110 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und sichere Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
