Schneider Electric GV2ME22A Motorschutzrelais 1 St. Einstellbereich (Strom): 20 - 25 A Schaltspannung (max.): 690 V/AC (
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Motorschutzrelais
Einstellbereich Strom (max.)
25 A
Anschluss
Snap-In
Typ
GV2ME22A
Einstellbereich Strom (min.)
20 A
Datenblatt (PDF)
21 Stück
Anzahl
Gesamt (CHF 94.31 / Stück)
CHF 94.31
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Motorschutzschalter, 3p, 20-25A, Tasterbetätigung, SNAP IN Anschlussklemmen
- TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
- Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
- Optische und haptische Rückmeldung der Verdrahtung
- Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
- Werkzeuglos und intuitiv bedienbar
- Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
- "Ready to Robot" z. B. für den automatisierten Schaltschrankbau
Technische Daten
- Überlastauslöser Stromeinstellung: 20..25 AEinstellbereich des unverzögerten Kurzschlussauslösers: 327 AMit thermischem Schutz: jaPhasenausfallempfindlich: jaAuslösetechnik: thermomagnetischBemessungsbetriebsspannung: 230..690 VBemessungsdauerstrom Iu: 25 ABemessungsbetriebsleistung bei AC-3, 230 V: 5,5 kWBemessungsbetriebsleistung bei AC-3, 400 V: 11 kWVerlustleistung: 2,5 WAnschlussart Hauptstromkreis: sonstigeAusführung des Betätigungselements: DrucktasterGerätebauart: Komplettgerät im GehäuseMit integriertem Hilfsschalter: neinMit integriertem Unterspannungsauslöser: neinPolzahl: 3Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 15 kASchutzart (IP): IP20Höhe: 101 mmBreite: 45 mmTiefe: 78,5 mmVerpackungseinheit: 1 StückMaße (cm): 107 × 107 × 91Bruttogewicht: 0,305 kg, Nettogewicht: 0,305 kgECLASS 7: Leistungsschalter für Motorschutz (27370401)
- Produkt-Art
Motorschutzrelais
- Typ
GV2ME22A
- Einstellbereich Strom (min.)
20 A
- Einstellbereich Strom (max.)
25 A
- Einstellbereich (Strom)
20 - 25 A
- Polzahl
3polig
- Schaltspannung (max.)
690 V/AC
- Anschluss
Snap-In
IP20

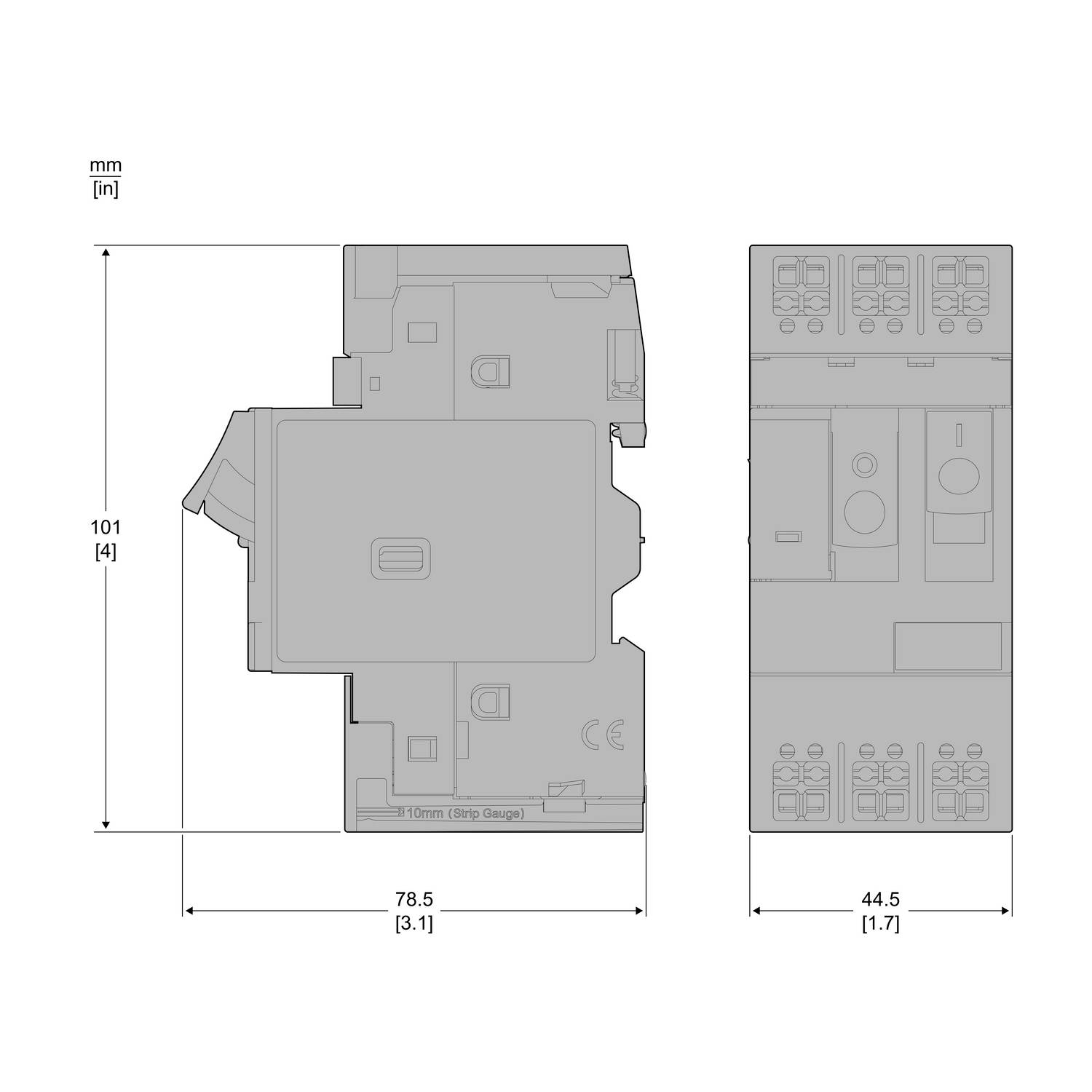

- Tiefe
78.5 mm
- Breite
45 mm
- Höhe
101 mm
- Abm.
(B x H x T) 45 x 101 x 78.5 mm
- Inhalt
1 St.
- Herstellerfarbe
Mehrfarbig
45 mm
101 mm
78.5 mm
11 kW
FALSE
25 A
FALSE
3
230-690 V
20-25 A
2.5 W
IP20
TRUE
sonstige
Druckknopf
thermomagnetisch
5.5 kW
15 kA
327-327 A
TRUE
Komplettgerät im Gehäuse
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3412510 Schneider Electric GV2ME22A Motorschutzrelais 1 St. Einstellbereich (Strom): 20 - 25 A Schaltspannung (max.): 690 V/AC (
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3412510 Schneider Electric GV2ME22A Motorschutzrelais 1 St. Einstellbereich (Strom): 20 - 25 A Schaltspannung (max.): 690 V/AC (
Beschreibung
TeSys Power Motorschutzschalter. Motorschutzschalter, 3P. Bemessungsleistung 11 kW, Einstellbereich 20-25 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster. Bemessungsspannung 400 V, nach AC-3. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
Ausführung
- Ausstattung: 230..690 V, nein
Lieferumfang
- Geliefert wird: Schneider Electric Motorschutzschalter 20-25A Snapin GV2ME22A, Verpackungseinheit: 1 Stk., EAN: 3606487541912
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
