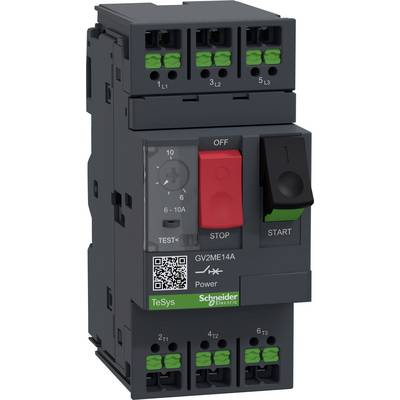

Schneider Electric GV2ME14A Motorschutzrelais 1 St. Einstellbereich (Strom): 6 - 10 A (B x H x T) 45 x 101 x 78.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Motorschutzrelais
Einstellbereich Strom (max.)
10 A
Anschluss
Snap-In
Typ
GV2ME14A
Einstellbereich Strom (min.)
6 A
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt (CHF 75.81 / Stück)
CHF 75.81
zzgl. MwSt.
Nur noch 9 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Motorschutzschalter, 3p, 6-10A, Tasterbetätigung, SNAP IN Anschlussklemmen
- TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
- Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
- Optische und haptische Rückmeldung der Verdrahtung
- Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
- Werkzeuglos und intuitiv bedienbar
- Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
- "Ready to Robot" z. B. für den automatisierten Schaltschrankbau
Technische Daten
- Überlastauslöser Stromeinstellung: 6..10 AEinstellbereich des unverzögerten Kurzschlussauslösers: 138 AMit thermischem Schutz: jaPhasenausfallempfindlich: jaAuslösetechnik: thermomagnetischBemessungsbetriebsspannung: 230..690 VBemessungsdauerstrom Iu: 10 ABemessungsbetriebsleistung bei AC-3, 230 V: 2,2 kWBemessungsbetriebsleistung bei AC-3, 400 V: 4 kWVerlustleistung: 2,5 WAnschlussart Hauptstromkreis: sonstigeAusführung des Betätigungselements: DrucktasterGerätebauart: Komplettgerät im GehäuseMit integriertem Hilfsschalter: neinMit integriertem Unterspannungsauslöser: neinPolzahl: 3Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kASchutzart (IP): IP20Höhe: 101 mmBreite: 45 mmTiefe: 78,5 mmVerpackungseinheit: 1 StückMaße (cm): 107 × 107 × 91Bruttogewicht: 0,278 kg, Nettogewicht: 0,278 kgECLASS 7: Leistungsschalter für Motorschutz (27370401)
- Produkt-Art
Motorschutzrelais
- Typ
GV2ME14A
- Einstellbereich Strom (min.)
6 A
- Einstellbereich Strom (max.)
10 A
- Einstellbereich (Strom)
6 - 10 A
- Polzahl
3polig
- Anschluss
Snap-In
IP20
- Tiefe
78.5 mm
- Breite
45 mm
- Höhe
101 mm
- Abm.

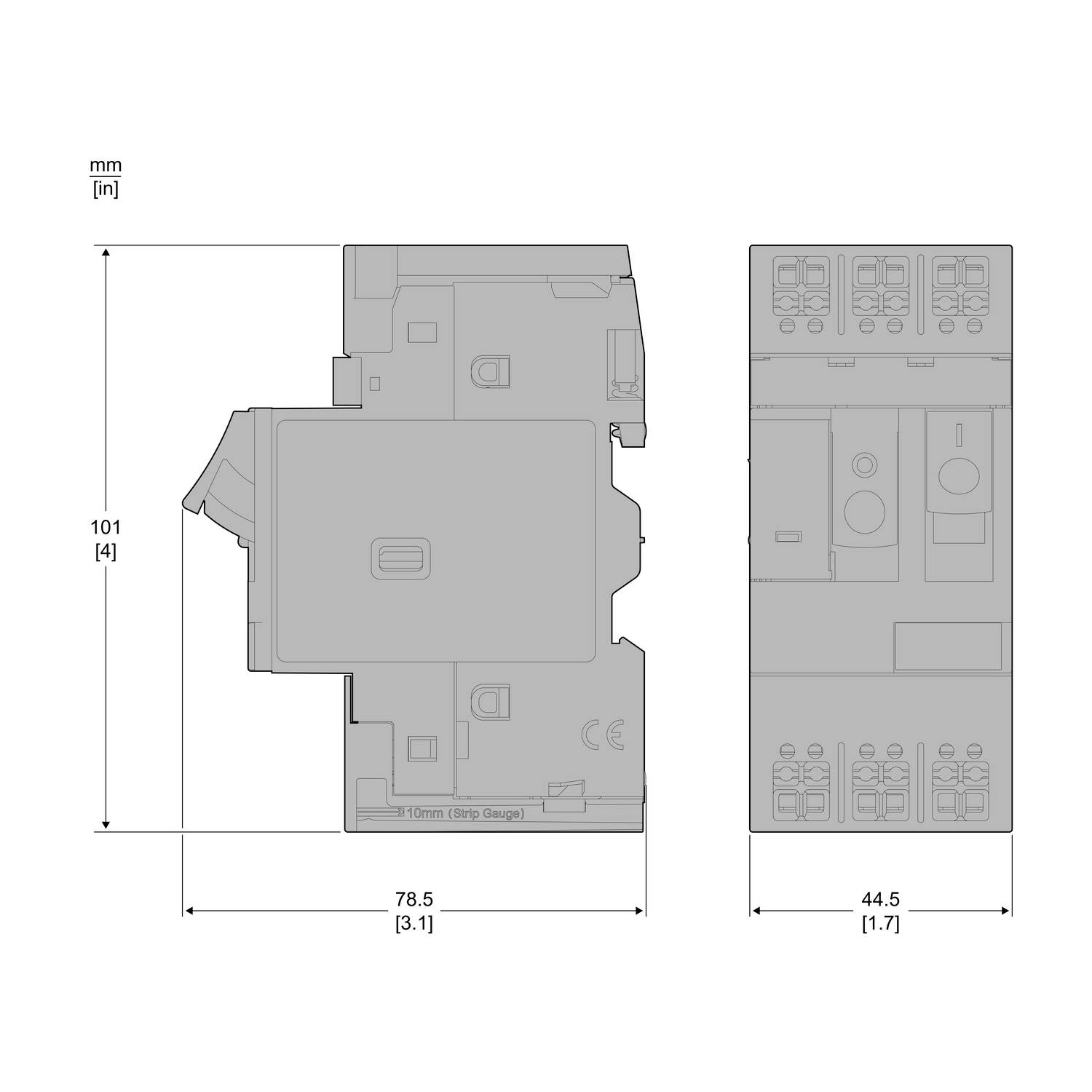

(B x H x T) 45 x 101 x 78.5 mm
- Inhalt
1 St.
- Herstellerfarbe
Mehrfarbig
45 mm
101 mm
78.5 mm
4 kW
FALSE
10 A
FALSE
3
230-690 V
6-10 A
2.5 W
IP20
TRUE
sonstige
Druckknopf
thermomagnetisch
2.2 kW
100 kA
138-138 A
TRUE
Komplettgerät im Gehäuse
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3412503 Schneider Electric GV2ME14A Motorschutzrelais 1 St. Einstellbereich (Strom): 6 - 10 A (B x H x T) 45 x 101 x 78.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3412503 Schneider Electric GV2ME14A Motorschutzrelais 1 St. Einstellbereich (Strom): 6 - 10 A (B x H x T) 45 x 101 x 78.5 mm
Beschreibung
TeSys Power Motorschutzschalter. Motorschutzschalter, 3P. Bemessungsleistung 3/4 kW, Einstellbereich 6-10 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster. Bemessungsspannung 400 V, nach AC-3. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
Ausführung
- Ausstattung: 230..690 V, nein
Lieferumfang
- Geliefert wird: Schneider Electric Motorschutzschalter 6-10A Snapin GV2ME14A, Verpackungseinheit: 1 Stk., EAN: 3606487541875
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
