Schneider Electric Frequenzumrichter ATV650D45N4 45 kW 3phasig
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 4'699.95 / Stück)
CHF 5'099.95
-8 %
CHF 4'699.95
zzgl. CHF 79.95
inkl. MwSt.
Sperrgutzuschlag ohne weitere Versandkosten
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- 4-Quadrantenbetrieb möglich: ja
- Anzahl der analogen Ausgänge: 2
- Anzahl der analogen Eingänge: 3
- Anzahl der digitalen Ausgänge: 0
- Anzahl der digitalen Eingänge: 6
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 0
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen seriell TTY: 0
- Anzahl der HW-Schnittstellen sonstige: 0
- Anzahl der HW-Schnittstellen USB: 0
- Anzahl der Schnittstellen PROFINET: 0
- Art des Umrichters: U-Umrichter
- Ausgangsphasenzahl: 3
- Bremschopper integriert: nein
- Eingangsphasenzahl: 3
- Einsatz im Industriebereich zulässig: ja
- Einsatz im Wohn- und Gewerbebereich zulässig: ja
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 45 kW
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 45 kW
- Max. Ausgangsfrequenz: 500 Hz
- Max. Ausgangsspannung: 480 V
- Mit Bedienelement: ja
- Mit optischer Schnittstelle: nein
- Mit PC-Anschluss: nein
- Nennausgangsstrom I2N: 87 A
- Netzfrequenz: 50/60 Hz
- Netzspannung: 380-480 V
- Relative symmetrische Netzfrequenztoleranz: 5 %
- Relative symmetrische Netzspannungstoleranz: 10 %
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für BACnet: nein
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: ja
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für Modbus: ja
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für sonstige Bussysteme: nein
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für TCP/IP: ja
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
45 kW
- Netz
3phasig
- Tiefe
340 mm
- Höhe
910 mm
- Breite
290 mm
IP55
- Typ
ATV650D45N4
- Abm.

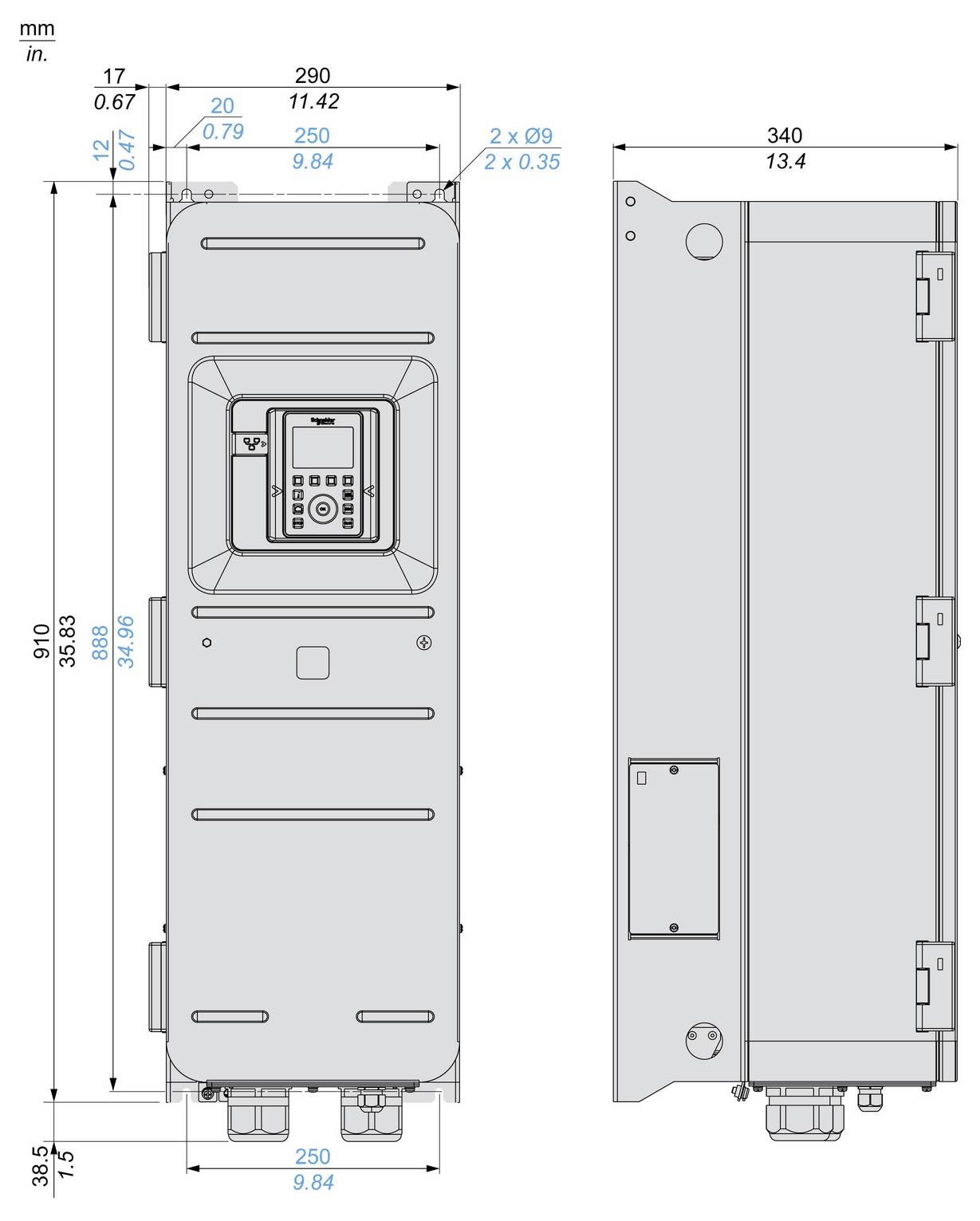

(B x H x T) 290 x 910 x 340 mm
- Herst.-Teilenr.
ATV650D45N4
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3763349 Schneider Electric Frequenzumrichter ATV650D45N4 45 kW 3phasig
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3763349 Schneider Electric Frequenzumrichter ATV650D45N4 45 kW 3phasig
Beschreibung
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. IP55. Frequenzumrichter ATV650, 125 HP, mit Hauptschalter. Abmessungen 290 x 910 x 340 mm, Leistung KW 45 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Lieferumfang
- Geliefert wird: Schneider Electric Frequenzumrichter ATV650 45 kW/60 HP ATV650D45N4, Verpackungseinheit: 1 Stk., EAN: 3606480701610
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
