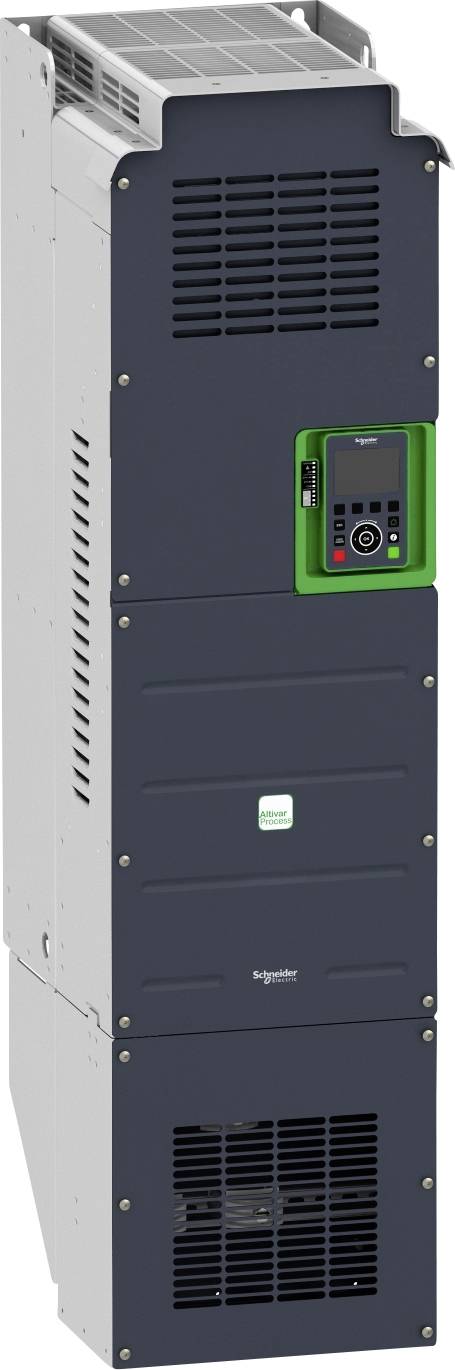

Schneider Electric Frequenzumrichter ATV630C13N4 132 kW 3phasig 380 V, 480 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 10’268.22 / Stück)
CHF 10’268.22
zzgl. CHF 73.96
zzgl. MwSt.
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Montagevariante: Aufputz
- Kommunikationsprotokoll: Ethernet; Modbus TCP; Modbus. seriell
- Nennhilfsspannung [UH,nom]: 380-480 V -15 - +10 %
- Anzahl digitale Eingänge: 8
- Anzahl der Analogeingänge: 3
- Anzahl der Analogausgänge: 2
- Bemessungs Taktfrequenz: 2.5 kHz
- Scheinleistung: 161.4 kVA bei 480 V (Standardüberlast); 121.8 kVA bei 480 V (hohe Überlast)
- Umgebungstemperatur bei Betrieb: -15…50 °C (ohne Lastminderung); 50…60 °C (mit)
- Motorleistung (HP): 200 hp Standardüberlast; 150 hp hohe Überlast
- Ausgangs Bemessungsstrom: 250 A bei 2.5 kHz für Standardüberlast; 211 A bei 2.5 kHz für hohe Überlast
- Geräuschpegel: 69.9 dB
- Kühlluftvolumen: 600 m3/h
- Eingangsspannung
380 V
480 V
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
132 kW
- Frequenz (max.)
0.5 kHz
- Frequenz (min.)
0.0001 kHz
- Netz
3phasig
- Frequenz-Bereich
0.0001 kHz - 0.5 kHz
- Nennstrom
237 A
- Tiefe
390 mm
- Höhe
852 mm
- Breite
320 mm
IP00
IP21
- Typ
ATV630C13N4
- Filterklasse
C3
- Abm.
(B x H x T) 320 x 852 x 390 mm
- Herst.-Teilenr.
ATV630C13N4
- Filterklasse/Schutzstufe
IP00
- Gewicht
82 kg
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2373972 Schneider Electric Frequenzumrichter ATV630C13N4 132 kW 3phasig 380 V, 480 V
Beschreibung
Schneider Electric Frequenzumrichter ATV630 ATV630C13N4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter ATV630 130 kW, 380...480 VTyp:ATV630C13N4Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:480 VNennausgangsstrom I2N:250 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:132 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:132 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:2Anzahl der analogen Eingänge:3Anzahl der digitalen Eingänge:6Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Anzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:jaMit PC-Anschluss:neinBremschopper integriert:nein4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP00Höhe:852 mmBreite:320 mmTiefe:390 mm
Schneider Electric Frequenzumrichter ATV630 ATV630C13N4: weitere Details
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 380-440V, IP21. Abmessungen 320 x 852 x 390 mm, Leistung KW 132 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet). EAN: 3606480796043
Geliefert wird: Schneider Electric Frequenzumrichter ATV630 130 kW, 380...480 V ATV630C13N4, Verpackungseinheit: 1 Stk., EAN: 3606480796043
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter ATV630 130 kW, 380...480 VTyp:ATV630C13N4Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:480 VNennausgangsstrom I2N:250 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:132 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:132 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:2Anzahl der analogen Eingänge:3Anzahl der digitalen Eingänge:6Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Anzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:jaMit PC-Anschluss:neinBremschopper integriert:nein4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP00Höhe:852 mmBreite:320 mmTiefe:390 mm
Schneider Electric Frequenzumrichter ATV630 ATV630C13N4: weitere Details
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 380-440V, IP21. Abmessungen 320 x 852 x 390 mm, Leistung KW 132 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet). EAN: 3606480796043
Geliefert wird: Schneider Electric Frequenzumrichter ATV630 130 kW, 380...480 V ATV630C13N4, Verpackungseinheit: 1 Stk., EAN: 3606480796043
Lieferumfang
- Geliefert wird: Schneider Electric Frequenzumrichter ATV630 130 kW, 380...480 V ATV630C13N4, Verpackungseinheit: 1 Stk., EAN: 3606480796043
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
