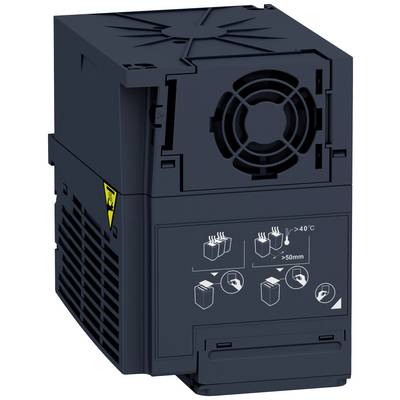

Schneider Electric Frequenzumrichter ATV320U11M2C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
19 Stück
Anzahl
Gesamt (CHF 301.53 / Stück)
CHF 301.53
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Frequenzumrichter ATV320, 1,1kW, 200-240V, 1 phasig, Kompakt
- 200..240 V, 50/60 Hz, 1, 3, 599 Hz, 240 V, 6,9 A, 1,1 kW, 5 %, 10 %, 6, Mit Bedienelement: ja, Einsatz im Industriebereich zulässig: ja, Einsatz im Wohn- und Gewerbebereich zulässig: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: ja, Unterstützt Protokoll für CAN: ja, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein
Technische Daten
- Netzspannung: 200..240 VNetzfrequenz: 50/60 HzEingangsphasenzahl: 1Ausgangsphasenzahl: 3Max. Ausgangsfrequenz: 599 HzMax. Ausgangsspannung: 240 VNennausgangsstrom I2N: 6,9 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 1,1 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 1,1 kWRelative symmetrische Netzfrequenztoleranz: 5 %Relative symmetrische Netzspannungstoleranz: 10 %Anzahl der analogen Ausgänge: 1Anzahl der analogen Eingänge: 3Anzahl der digitalen Ausgänge: 1Anzahl der digitalen Eingänge: 6Mit Bedienelement: jaEinsatz im Industriebereich zulässig: jaEinsatz im Wohn- und Gewerbebereich zulässig: neinUnterstützt Protokoll für TCP/IP: neinUnterstützt Protokoll für PROFIBUS: jaUnterstützt Protokoll für CAN: jaUnterstützt Protokoll für INTERBUS: neinUnterstützt Protokoll für ASI: neinUnterstützt Protokoll für KNX: neinUnterstützt Protokoll für MODBUS: jaUnterstützt Protokoll für Data-Highway: neinUnterstützt Protokoll für DeviceNet: jaUnterstützt Protokoll für SUCONET: neinUnterstützt Protokoll für LON: neinUnterstützt Protokoll für PROFINET IO: jaUnterstützt Protokoll für PROFINET CBA: neinUnterstützt Protokoll für SERCOS: neinUnterstützt Protokoll für Foundation Fieldbus: neinUnterstützt Protokoll für EtherNet/IP: jaUnterstützt Protokoll für AS-Interface Safety at Work: neinUnterstützt Protokoll für DeviceNet Safety: neinUnterstützt Protokoll für INTERBUS-Safety: neinUnterstützt Protokoll für PROFIsafe: neinUnterstützt Protokoll für SafetyBUS p: neinUnterstützt Protokoll für BACnet: neinUnterstützt Protokoll für sonstige Bussysteme: jaAnzahl der HW-Schnittstellen Industrial Ethernet: 1Anzahl der HW-Schnittstellen seriell RS-485: 1Anzahl der HW-Schnittstellen sonstige: 1Mit optischer Schnittstelle: neinMit PC-Anschluss: jaBremschopper integriert: nein4-Quadrantenbetrieb möglich: jaArt des Umrichters: U-UmrichterSchutzart (IP): IP20Schutzart (NEMA): 1Höhe: 142 mmBreite: 105 mmTiefe: 158 mmVerpackungseinheit: 1 StückMaße (cm): 188 × 186 × 180Bruttogewicht: 1,855 kg, Nettogewicht: 1,855 kgECLASS 7: Frequenzumrichter =< 1 kV (27023101)
- Produkt-Art
Frequenzumrichter
- Tiefe
158 mm
- Höhe
142 mm
- Breite
105 mm
IP20
- Typ
ATV320U11M2C
- Abm.
(B x H x T) 105 x 142 x 158 mm
- Herst.-Teilenr.
ATV320U11M2C
- Gewicht
1.6800 kg
105 mm
142 mm
158 mm
TRUE
6
1
3
1
FALSE
1
0
0
1
0
0
0
1
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
TRUE
IP20
TRUE
FALSE
FALSE
50/60 Hz
TRUE
0
U-Umrichter
3
1
FALSE
TRUE
FALSE
599 Hz
1.1 kW
1.1 kW
10 %
5 %
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
240 V
6.9 A
FALSE
1
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2914223 Schneider Electric Frequenzumrichter ATV320U11M2C
Datenblatt 2914223 Schneider Electric Frequenzumrichter ATV320U11M2C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2914223 Schneider Electric Frequenzumrichter ATV320U11M2C
Information
Information 2914223 Schneider Electric Frequenzumrichter ATV320U11M2C
Information 2914223 Schneider Electric Frequenzumrichter ATV320U11M2C
Beschreibung
Frequenzumrichter ATV320, Kompakt. Abmessungen 105 x 188 x 158 (mit EMV-Platte) mm, Leistung KW 1,1 kW. Versorgungsspannung 1-phasig 200-240 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1-240 V (U2), 380 (U1-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
Ausführung
- Ausstattung: 200..240 V, 240 V, 1,1 kW, 1,1 kW, 10 %
Lieferumfang
- Geliefert wird: Schneider Electric Frequenzumrichter ATV320 1,1kW, 200-240V, 1-p ATV320U11M2C, Verpackungseinheit: 1 Stk., EAN: 3606480966552
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
