Schneider Electric C10B3TM063 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm

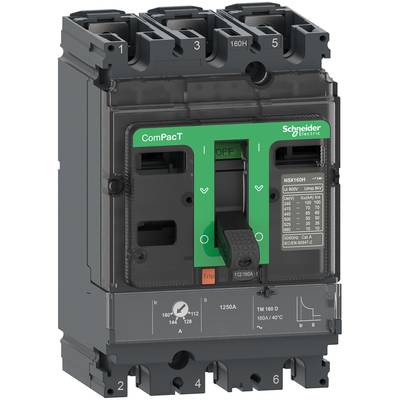

'Schneider Electric ComPacT'-Leistungsschalter, schwarz und grün, 160 A, mit Drehgriff und detaillierter Beschriftung.

Produkt-Art

Leistungsschalter

Typ

C10B3TM063

Polzahl

3polig

Schaltspannung (max.)

690 V/AC

Montageart

Festeinbau

Datenblatt (PDF)

Lieferung Mi., 29. Juli

Anzahl

Stück

Gesamt (CHF 212.72 / Stück)

CHF 212.72

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Leistungsschalter

Typ: C10B3TM063

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Tiefe: 86 mm

Breite: 105 mm

Höhe: 161 mm

Abm.: (B x H x T) 105 x 161 x 86 mm

Inhalt: 1 St.

: 63 A

: 3

: 0

: IP30

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 25 kA

: FALSE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: FALSE

: TRUE

Dokumente & Downloads

Datenblatt

Datenblatt 2927580 Schneider Electric C10B3TM063 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2927580 Schneider Electric C10B3TM063 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm

Information

Information 2927580 Schneider Electric C10B3TM063 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm

Beschreibung

Bei diesem ComPacT NSX100B handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 63 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100B ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
