Schneider Electric C100L3WM Leistungsschalter 1 St.

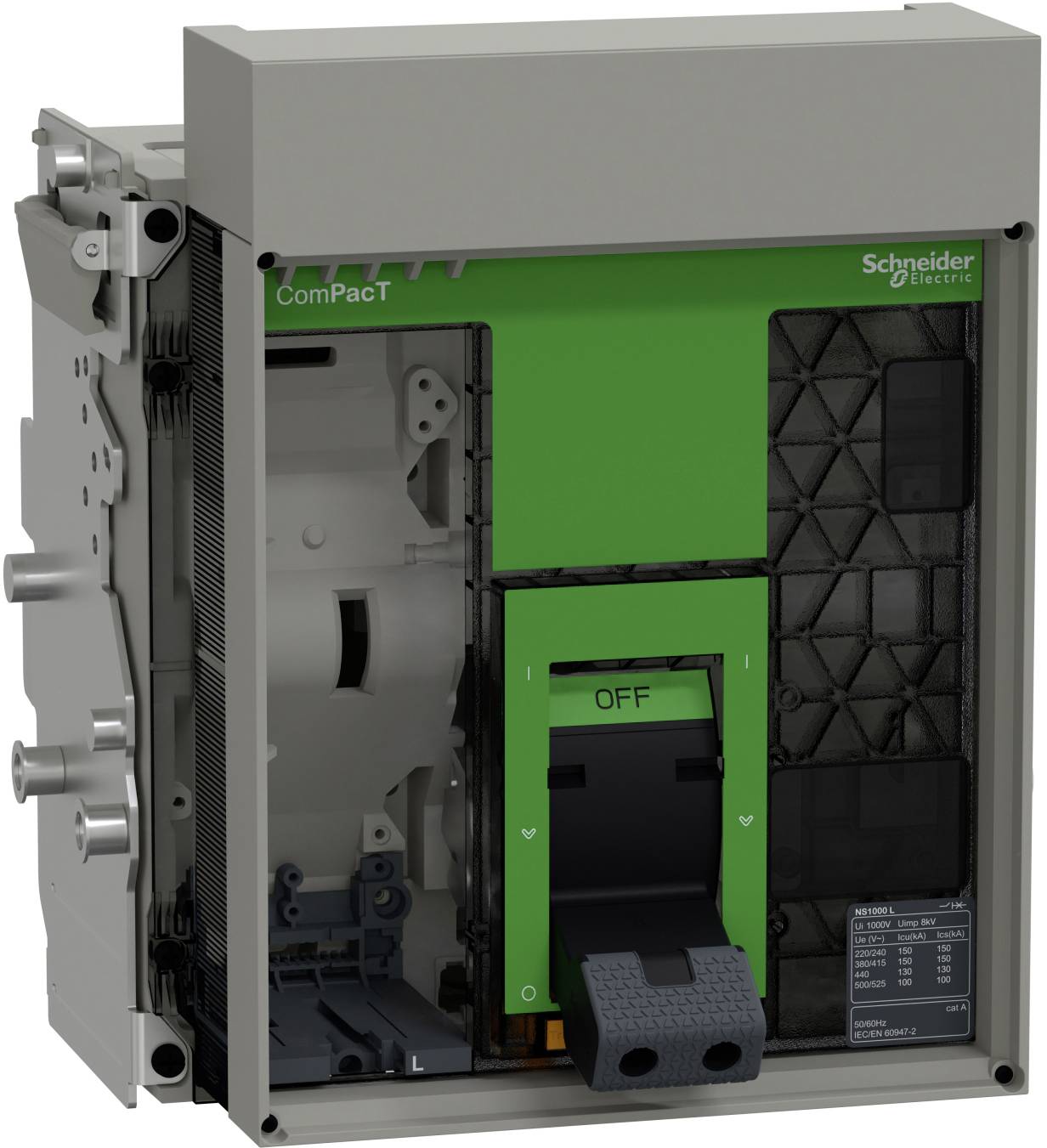

Offener Schneider Electric ComPacT-Leistungsschalter mit grüner Frontabdeckung und sichtbarem AUS-Schalthebel.

Produkt-Art

Leistungsschalter

Typ

C100L3WM

Schutzart

IP40

Inhalt

1 St.

Polzahl

Datenblatt (PDF)

Lieferung Fr., 11. Sept.

Anzahl

Stück

Gesamt (CHF 3’422.71 / Stück)

CHF 3’422.71

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Anzahl der Hilfskontakte als Öffner: 0
Ausführung des Betätigungselements: Kipphebel
Bemessungsdauerstrom Iu: 1000 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 150 kA
Bemessungsspannung: 690-690 V
Geeignet für Hutschienenmontage: nein
Gerätebauart: Einbaugerät Einschubtechnik
Hutschienenmontage optional: nein
Integrierter Erdschlussschutz: nein
Komplettgerät mit Schutzeinheit: nein
Mit Ausgelöstmelder: ja
Mit integriertem Unterspannungsauslöser: nein
Motorantrieb integriert: nein
Motorantrieb optional: ja
Position des Anschlusses für Hauptstromkreis: Anschluss über separates Chassisteil
Verlustleistung: 231 W

Produkt-Art: Leistungsschalter

Typ: C100L3WM

: IP40

Inhalt: 1 St.

Polzahl: 3

Dokumente & Downloads

Datenblatt

Datenblatt 3756426 Schneider Electric C100L3WM Leistungsschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3756426 Schneider Electric C100L3WM Leistungsschalter 1 St.

Beschreibung

Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Reihe. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Hilfsgeräte und einen neuen Kippschalter mit ergonomischem Griff. Es ist möglich, als Option den neuen drahtlosen Hilfskontakt OF/SD im ZigBee-Kommunikationsprotokoll hinzuzufügen. Es handelt sich um einen 3-poligen Schalterrahmen für ComPacT NS1000L ohne Steuereinheit, der zur Optimierung von Platz und Schaltleistung entwickelt wurde. Dieser Schalter oder Grundrahmen ist mit jeder Art von Steuereinheit kompatibel, die separat über den Produktselektor bestellt werden muss. Dieser Schalterrahmen wird für manuell betriebene Leistungsschalter in Einschubtechnik verwendet. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 150kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom beträgt 1000A. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Die Abmessungen sind 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC60947-2. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur.
