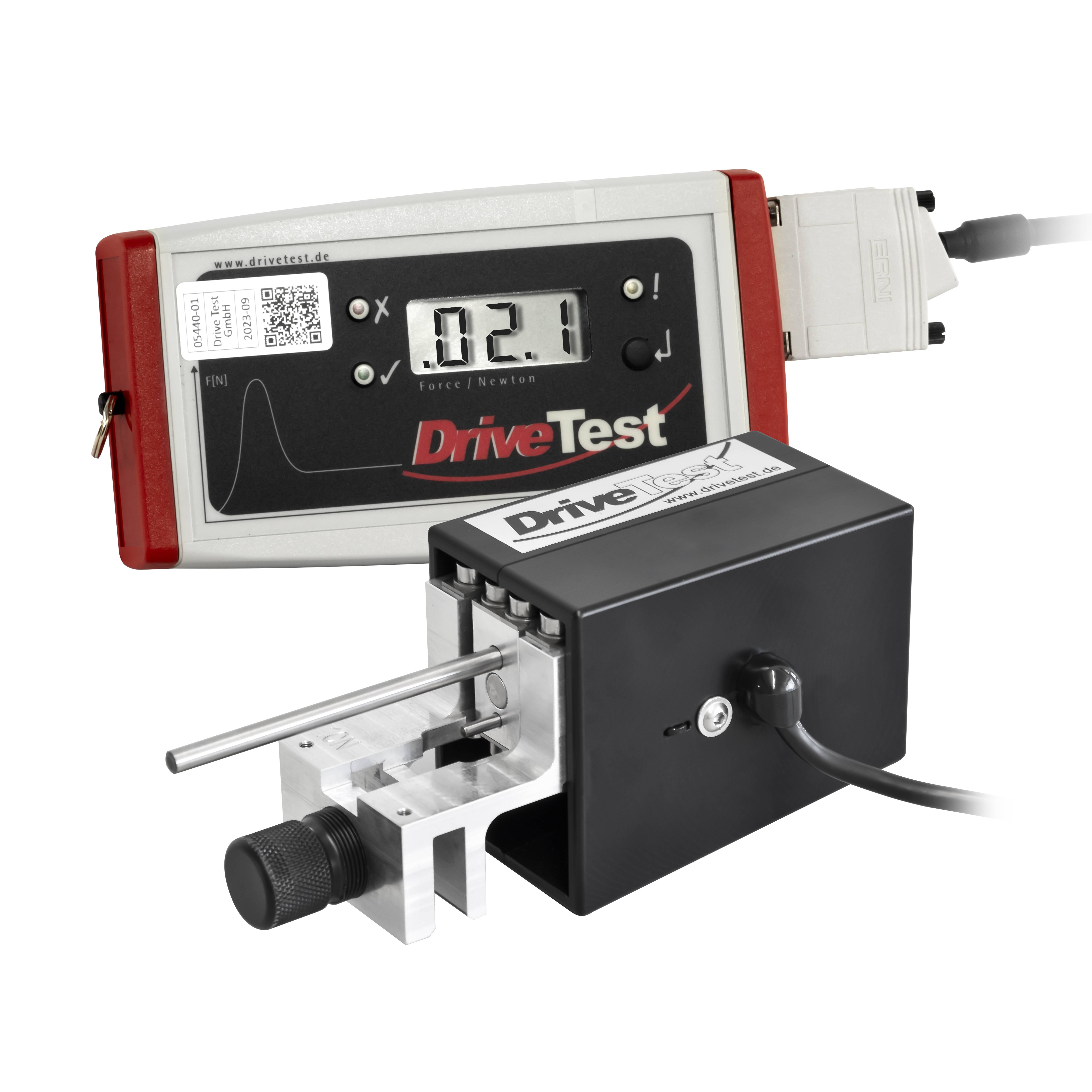

Schließkraftmessgerät DriveTest FM205 für automatische Fensterheber von PCE Instruments
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
6 Stück
Anzahl
Gesamt (CHF 1’480.06 / Stück)
CHF 1’480.06
zzgl. MwSt.
Kostenfreier Versand
Nur noch 6 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. FM205-WI-SE-20-200
- Unterstützung relevanter Standards – US Standard FMVSS 118
- Präzise Messungen – durch reibungsfreie Führung und Plattformwägezelle
- Robuste Ausführung – hochfestes Aluminium und POM sichert lange Lebensdauer im harten Einsatz
- Einfache Handhabung – Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL -
- Schnittstelle oder National Instruments® LabVIEW Bibliothek
- Erhältlich in mehreren Federsteifigkeiten – 2, 5, 10, 20, 65 N/mm
- optional Anzeigegerät SEB2.2 mit Datenlogger und PC-Software
Technische Daten
- Kraft
- Messbereich 0 ... 200 N
- Auflösung 1 N
- Genauigkeit ±3 N (0–100 N) oder,±3 % (>100 N)
- Allgemeine technische Daten
- Norm(en) EN 14752:2015
- Norm(en) Zusatzinformationen - EN 81-1 2000-4-EG,- FMVSS118,- APTA PR-M-S-18-10,- ASME A17.1 2000 ,- DIN EN 14752:2005,- 2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO,- EN14120 DIN 18650-1,- DIN EN 12453,- DIN EN 16005,- DIN EN 60335-2-103,- ASR A1.7,- ECE R-21,- prEN 12650-1
- Steifigkeit 10 N/mm
- Spaltbreite 5 mm
- Menüsprache Englisch (US)
- Schutzklasse (Gerät) IP43
- Betriebsbedingungen -10 ... 40 °C , 0 ... 90 % r. F.
- Lagerbedingungen -40 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H ) 175 x 75 x 57 mm
- Gewicht 400 g
- Produkt-Art
Schließkraftmessgerät
- Anzeige
LCD
- Messbereich Kraft (max.)
150 N
ISO
- Spannungs-Versorgung (Details)
9 V/DC
- Abm.
(L x B x H) 175 x 75 x 57 mm
- Gewicht
400 g
- Auflösung (Kraft)
1 N
- Grund-Genauigkeit ± %
3 %
- Messbereich Kraft
0 - 150 N
- Messbereich Kraft (min.)
0 N
- Messfrequenz
250 Hz
- Breite
75 mm
- Höhe
57 mm
- Länge
175 mm
- Schnittstellen
RS-232C
USB
Seriell
USB 2.0 Buchse B
USB 2.0 Stecker B
USB 2.0 Stecker A
Vierdraht
USB 2.0 Stecker intern 4pol.
1 x RS485
1 x USB 2.0 Device
Mehr anzeigen
Dokumente & Downloads
Datenblatt
Datenblatt 2813720 Schließkraftmessgerät DriveTest FM205 für automatische Fensterheber von PCE Instruments
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813720 Schließkraftmessgerät DriveTest FM205 für automatische Fensterheber von PCE Instruments
Beschreibung
Schließkraftmessgerät
Schließkraftmessung für automatische Fensterheber
Das Schließkraftmessgerät ist ein elektronisches Schließkraftmessgerät für fremdkraftbetriebene Fenster im Kraftfahrzeug-Bereich. Typische Einsatzbereiche sind Versuch und Fertigung in der Automobilindustrie. Dafür haben wir ein Gerät entwickelt, das sich mit einfacher Handhabung für wiederholende Messungen auszeichnet. Aufgrund der Anforderungen verschiedener üblicher Standards bieten wir das Gerät mit unterschiedlichen Federsteifigkeiten an. Auch bei technischen Überwachungsinstitutionen findet es zunehmend Anwendung. Seine kompromisslose Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei Messanordnungen im Versuch und in der Fertigung ist eine schnelle und einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen an einen PC übertragen, ausgewertet, exportiert und dokumentiert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z. B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Schließkraftmessung für automatische Fensterheber
Das Schließkraftmessgerät ist ein elektronisches Schließkraftmessgerät für fremdkraftbetriebene Fenster im Kraftfahrzeug-Bereich. Typische Einsatzbereiche sind Versuch und Fertigung in der Automobilindustrie. Dafür haben wir ein Gerät entwickelt, das sich mit einfacher Handhabung für wiederholende Messungen auszeichnet. Aufgrund der Anforderungen verschiedener üblicher Standards bieten wir das Gerät mit unterschiedlichen Federsteifigkeiten an. Auch bei technischen Überwachungsinstitutionen findet es zunehmend Anwendung. Seine kompromisslose Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei Messanordnungen im Versuch und in der Fertigung ist eine schnelle und einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen an einen PC übertragen, ausgewertet, exportiert und dokumentiert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z. B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Ausführung
- Unterstützung relevanter Standards 2000/4 EG
- Präzise Messungen durch reibungsfreie Führung und Plattformwägezelle
- Robuste Ausführung hochfestes Aluminium und POM sichert lange Lebensdauer im harten Einsatz
- Einfache Handhabung Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL
- Schnittstelle oder National Instruments® LabVIEW Bibliothek
- Professionelle umfangreiche PCSoftware PinchPilot lässt keine Wünsche offen
- Erhältlich in mehreren Federsteifigkeiten 2 5 10 20 65 N/mm
- Kompletter Lieferumfang inklusive hochwertigem Transportkoffer
Lieferumfang
- 1 x Schließkraftmessgerät FM205/20
- 1 x ISO-Kalibrierzertifikat
- **ohne Anzeigegerät**
Systemvoraussetzungen
- FM205-WI-SE-20-200
