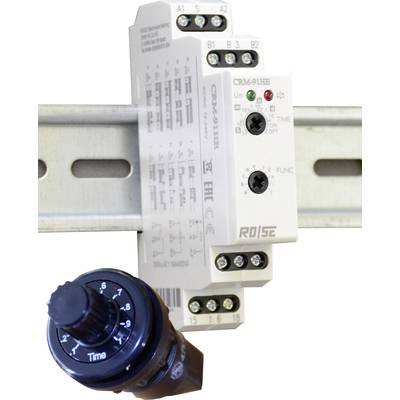

RO/SE LM-Heizungen CRM-91HE/UNI CRM-91HE/UNI Zeitrelais Multifunktional 1 St. Zeitbereich: 0.1 s - 10 Tage 1 Wechsler
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprechverzögerung über Versorgungsspannung
Rückfallverzögerung über Versorgungsspannung
Taktgeber impulsbeginnend über Versorgungsspannung
Taktgeber pausebeginnend über Versorgungsspannung
Rückfallverzögerung mit Steuereingang
Rückfallverzögerung über EIN-Signal Startkontakt
Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Impulsrelais
Impulsgenerator
Betriebsspannung min.
12 V/DC
12 V/AC
Betriebsspannung max.
240 V/DC
240 V/AC
Datenblatt (PDF)
5 Stück
Anzahl
Gesamt (CHF 75.81 / Stück)
CHF 75.81
zzgl. gesetzl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Zeitrelais CRM
- 10 integrierte Zeitfunktionen für maximale Flexibilität Inklusive externem Potentiometer zur Montage in Schaltschranktüren Universelle Versorgungsspannung von 12 V bis 240 V AC/DC Einstellbarer Zeitbereich von 0,1 Sekunden bis 10 Tage Hohe Schaltkapazität von 16 A / 250 V AC1
Technische Daten
- Schaltleistung: 4000 VA / AC1, 384 W / DC Versorgungsspannung: 12 - 240 V AC/DC (50/60 Hz) Zeitbereich: 0,1 s - 10 Tage Anzahl der Funktionen: 10 Genauigkeit der Zeiteinstellung: 5 % Wiederholgenauigkeit: 0,2 % Abmessungen: 90 x 17,6 x 64 mm Betriebstemperatur: -20 °C bis +55 °C Schutzart: IP40 frontseitig / IP20 Klemmen
- Produkt-Art
Zeitrelais
- Typ
CRM-91HE/UNI
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprechverzögerung über Versorgungsspannung
Rückfallverzögerung über Versorgungsspannung
Taktgeber impulsbeginnend über Versorgungsspannung
Taktgeber pausebeginnend über Versorgungsspannung
Rückfallverzögerung mit Steuereingang
Rückfallverzögerung über EIN-Signal Startkontakt
Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Impulsrelais
Impulsgenerator
- Betriebsspannung min.
12 V/DC
12 V/AC
- Betriebsspannung max.
240 V/DC
240 V/AC
- Betriebsspannungsbereich
12, 12 - 240, 240 V/DC, V/AC
- Kontaktart
1 Wechsler
- Zeitbereich (min.)
0.1 s
- Zeitbereich (max.)
10 Tage
- Zeitbereich(e)
0.1 s
1 s
0.1 min
1 min
0.1 h
1 h
0.1 d
1 d
10 d
- Min. Temperatur
-20 °C
- Max. Temperatur
+55 °C
IP40
IP20
- Breite
1.76 cm
- Höhe
9 cm
- Tiefe
6.4 cm
- Abm.
(B x H x T) 1.76 x 9 x 6.4 cm
- Industrieverpackung
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 1646323 RO/SE LM-Heizungen CRM-91HE/UNI CRM-91HE/UNI Zeitrelais Multifunktional 1 St. Zeitbereich: 0.1 s - 10 Tage 1 Wechsler
Datenblatt 1646323 RO/SE LM-Heizungen CRM-91HE/UNI CRM-91HE/UNI Zeitrelais Multifunktional 1 St. Zeitbereich: 0.1 s - 10 Tage 1 Wechsler
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1646323 RO/SE LM-Heizungen CRM-91HE/UNI CRM-91HE/UNI Zeitrelais Multifunktional 1 St. Zeitbereich: 0.1 s - 10 Tage 1 Wechsler
Beschreibung
Zeitsteuerung durch externes Steuerungsglied – Potentiometer (z.B. in Schaltschranktür, Panel). 10 Funktionen - 5 Zeitfunktionen gesteuert durch Versorgungsspannung, 4 Zeitfunktionen gesteuert durch Versorgungsspannung, 1 Funktion wie Impulsrelais. Zeiteinstellung 0.1 s - 10 Tage, unterteilt in 10 Zeitbereiche.
Ausführung
- 1 Wechslerkontakt (CO) Kompaktes 1-Modul-Gehäuse für Hutschienenmontage (DIN EN 60715) LED-Statusanzeige für Ausgangszustand und Spannungsversorgung Externe Zeiteinstellung bis 10 Meter Distanz möglich Zehn auswählbare Zeitbereiche über Drehschalter
Lieferumfang
- 1x Multifunktions-Zeitrelais CRM-91HE/UNI1x Externes Potentiometer (47 kOhm, linear)1x Bedienungsanleitung
Hinweise
Die maximale Leitungslänge zwischen dem Zeitrelais und dem externen Potentiometer darf 10 Meter nicht überschreiten. Um Störeinflüsse zu vermeiden, wird bei längeren Strecken die Verwendung geschirmter Leitungen empfohlen.
Systemvoraussetzungen
- Montage auf DIN-Schiene (35 mm); Frontplattenausschnitt für Potentiometer-Montage erforderlich.
