Rohde UG-05.025.04 Universalgriff Schwarz (L x B x H) 45 x 12 x 40 mm 4 St.

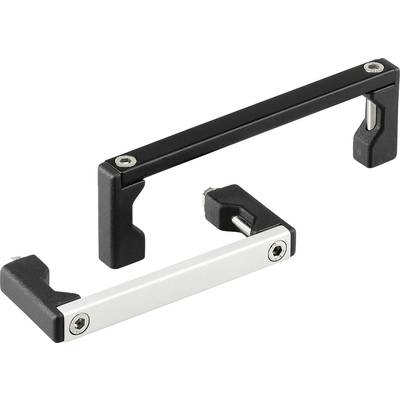

Zwei metallische Türgriffe, einer schwarz und einer silbern, liegen nebeneinander.

Abbildung ähnlich

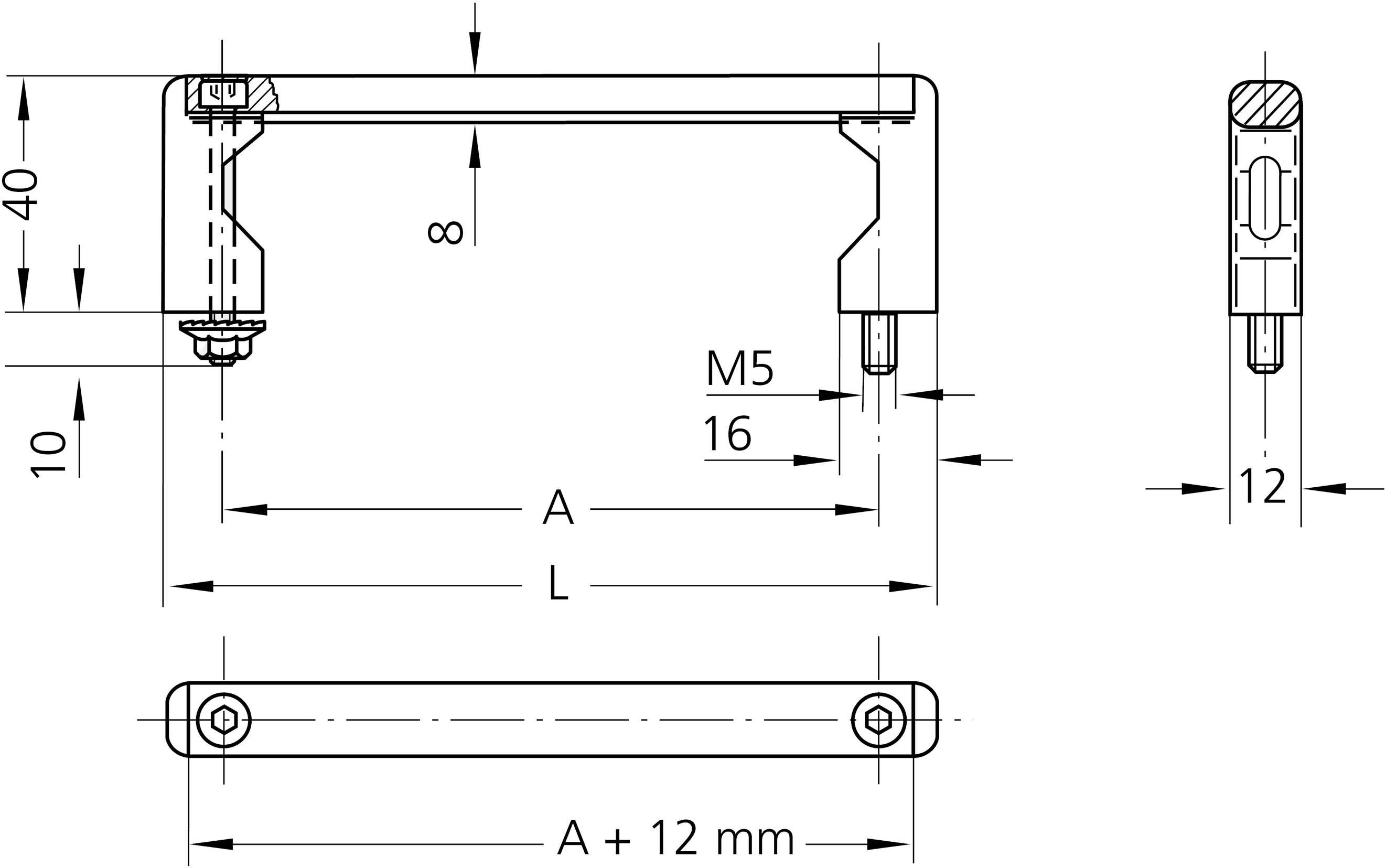

Technische Zeichnung eines Griffes mit Maßen: Breite 40 mm, Höhe 8 mm, Tiefe 12 mm. Befestigungspunkte gekennzeichnet mit 'M5' und '16'.

1/2

Abbildung ähnlich

Produkt-Art

Universalgriff

Material

Aluminium

Abm.

(L x B x H) 45 x 12 x 40 mm

Breite

12 mm

Höhe

40 mm

Datenblatt (PDF)

Bald verfügbar

Anzahl (Packungsgröße 4 St.)

Set(s)

Gesamt (CHF 53.61 / Stück)

CHF 53.61

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rohde Universal-Gerätegriff, Schraubmontage von vorn

Inhalt: 4 St.

Technische Daten

Oberflächenbehandlung: eloxiert
Werkstoff (Material): AlMgSi 0.5, PA6
Herstellerfarbe: Schenkel und Steg schwarz
Befestigungsmethode: c:Rundbohrung
Serienname: UG-05
Grifftyp (Serie): Universal- Gerätegriffe UG-05
Loch Durchmesser: M5

Abm.: (L x B x H) 45 x 12 x 40 mm

Produkt-Art: Universalgriff

Material: Aluminium

Breite: 12 mm

Höhe: 40 mm

Länge: 45 mm

Lochabstand: 25 mm

Herstellerfarbe: Schwarz

Inhalt: 4 St.

Loch-Ø: 5 mm

Max. Tragkraft: 1000 N

Typ: UG-05.025.04

Dokumente & Downloads

Datenblatt

Datenblatt 2344438 Rohde UG-05.025.04 Universalgriff Schwarz (L x B x H) 45 x 12 x 40 mm 4 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2344438 Rohde UG-05.025.04 Universalgriff Schwarz (L x B x H) 45 x 12 x 40 mm 4 St.

Beschreibung

In beliebigen Bohrungsabständen zusammenschraubbarer
Grifftyp.

Werkstoff und Oberfläche:
Griffsteg aus Aluminium-
Profil. Griffschenkel aus
Polyamid PA 6, glaskugelverstärkt, schwarz, ähnlich
RAL 9005, halbmatt mit
Feinstruktur.
Griffsteg mattiert und naturfarben
oder schwarz eloxiert.
Konstruktive Vorteile:
Massiver Aluminium-Steg.
Griffschenkel mit Schraubensicherung.
Schraubmontage von vorn
durch den Steg.

Lieferumfang

Lieferumfang:
Einschließlich Edelstahl-Zylinderschrauben mit Innensechskant M5 x 45 DIN 7984 bzw.
DIN 6912 und verzinkten selbstsichernden
Sperrzahnmuttern.
