Rohde UG-04.120.04 Universalgriff Schwarz (L x B x H) 135 x 12 x 40 mm 5 St.

Zwei metallische Griffe, einer schwarz, der andere silberfarben, beide mit geriffelter Oberfläche und L-förmigen Enden.

Abbildung ähnlich

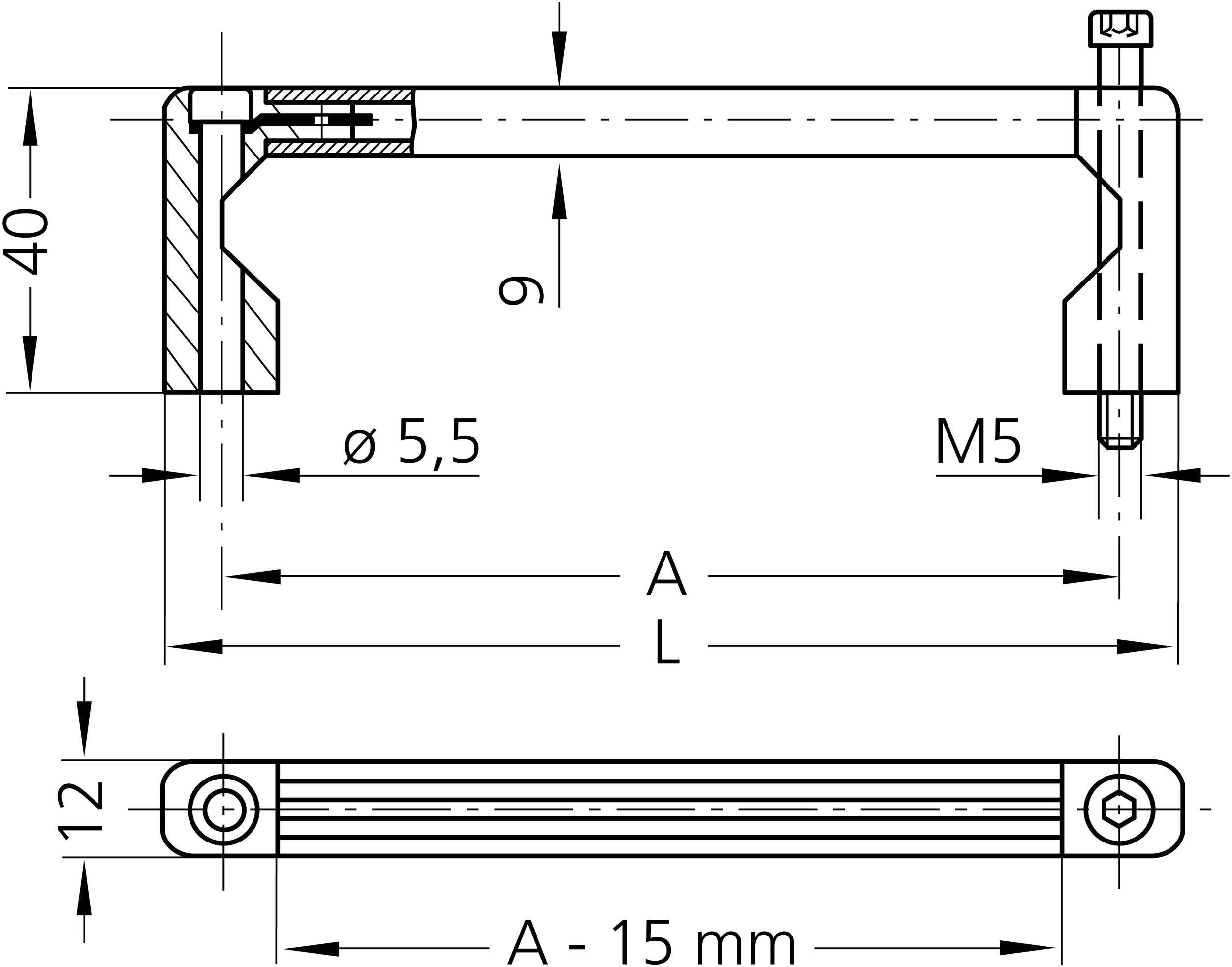

Technische Zeichnung eines Metallbügels mit Maßen: Höhe 40 mm, Durchmesser 5,5 mm, Gewinde M5. Länge L, Abstand A minus 15 mm.

1/2

Abbildung ähnlich

Produkt-Art

Universalgriff

Material

Aluminium

Abm.

(L x B x H) 135 x 12 x 40 mm

Breite

12 mm

Höhe

40 mm

Datenblatt (PDF)

Bald verfügbar

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (CHF 55.46 / Stück)

CHF 55.46

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rohde Universal-Gerätegriff, Schraubmontage von vorn

Inhalt: 5 St.

Technische Daten

Oberflächenbehandlung: eloxiert
Werkstoff (Material): AlMgSi 0.5, PA6
Herstellerfarbe: Schenkel und Steg schwarz
Befestigungsmethode: c:Rundbohrung
Serienname: UG-04
Grifftyp (Serie): Universal-Gerätegriffe UG-04
Loch Durchmesser: M5

Abm.: (L x B x H) 135 x 12 x 40 mm

Produkt-Art: Universalgriff

Material: Aluminium

Breite: 12 mm

Höhe: 40 mm

Länge: 135 mm

Lochabstand: 120 mm

Herstellerfarbe: Schwarz

Inhalt: 5 St.

Loch-Ø: 5 mm

Max. Tragkraft: 500 N

Typ: UG-04.120.04

Dokumente & Downloads

Datenblatt

Datenblatt 2344432 Rohde UG-04.120.04 Universalgriff Schwarz (L x B x H) 135 x 12 x 40 mm 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2344432 Rohde UG-04.120.04 Universalgriff Schwarz (L x B x H) 135 x 12 x 40 mm 5 St.

Beschreibung

Die Rohde-Griffserien UG zeichnen
sich durch ihre universelle
Anwendbarkeit aus. Steg und
Schenkel sind als Passteile
zusammensetzbar. Je nach
Aufgabe können Typen ohne
oder mit Stahlverstärkung in
den Schenkeln gewählt werden,
letzteres kommt der Forderung
nach höchster Belastbarkeit
entgegen.

Werkstoff und Oberfläche:
Griffsteg aus Aluminium-
Profilrohr.
Griffschenkel aus hochbelastbarem
Polyamid PA 6, glaskugelverstärkt mit Feinstruktur (Detail
siehe Ausführungen).
Griffsteg mattiert und naturfarben
oder schwarz eloxiert.
Ausführungen:
Typ UG-02
mit Ms-Gewindebuchse.
Tragkraft:
min. 200 N.
Typ UG-03
mit durchgehendem verzinkten
Stahlkern.
Tragkraft:
min. 500 N.
Typ UG-04
Schraubenmontage von vorn,
Stahllaschenverstärkung.
