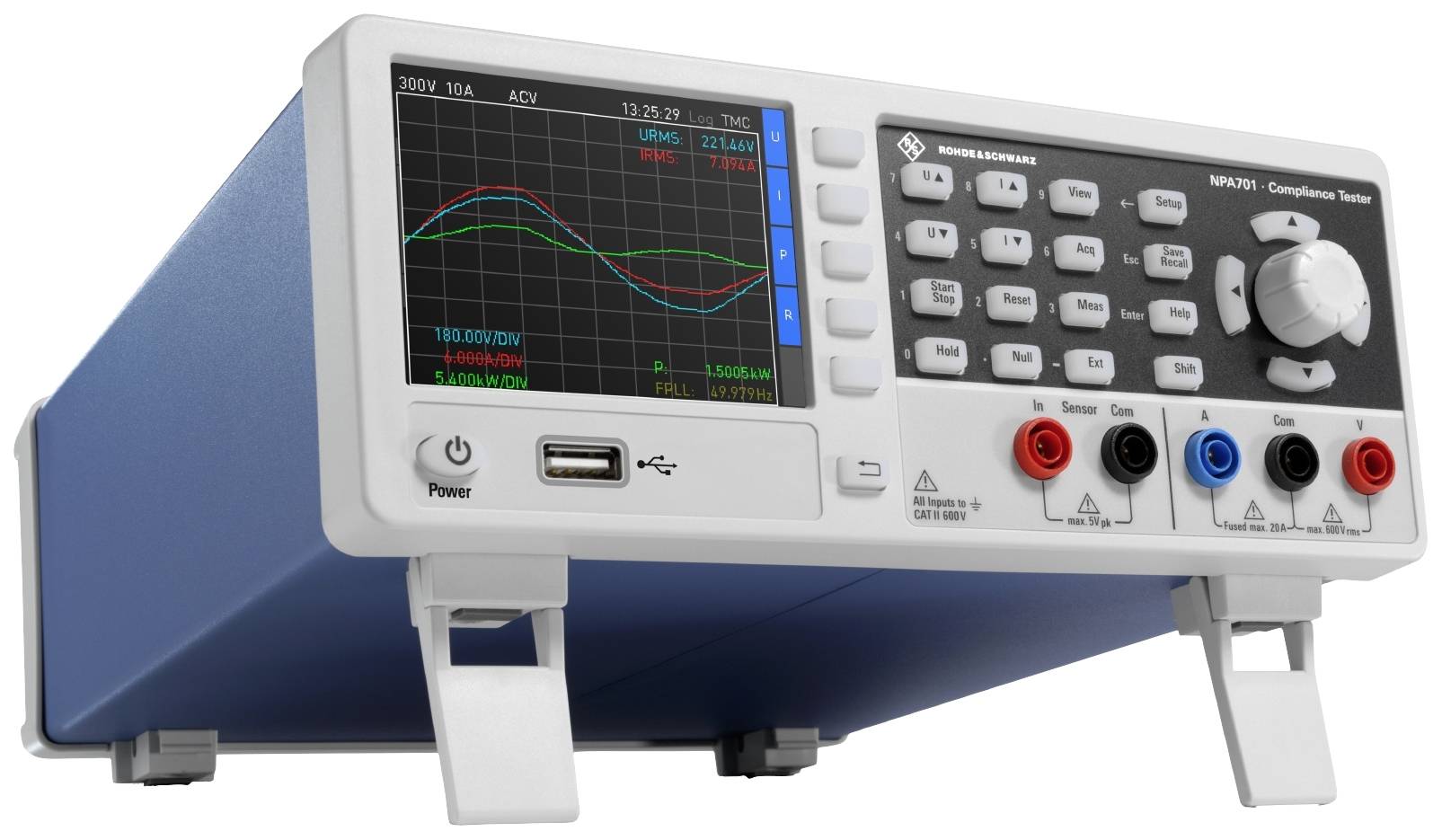

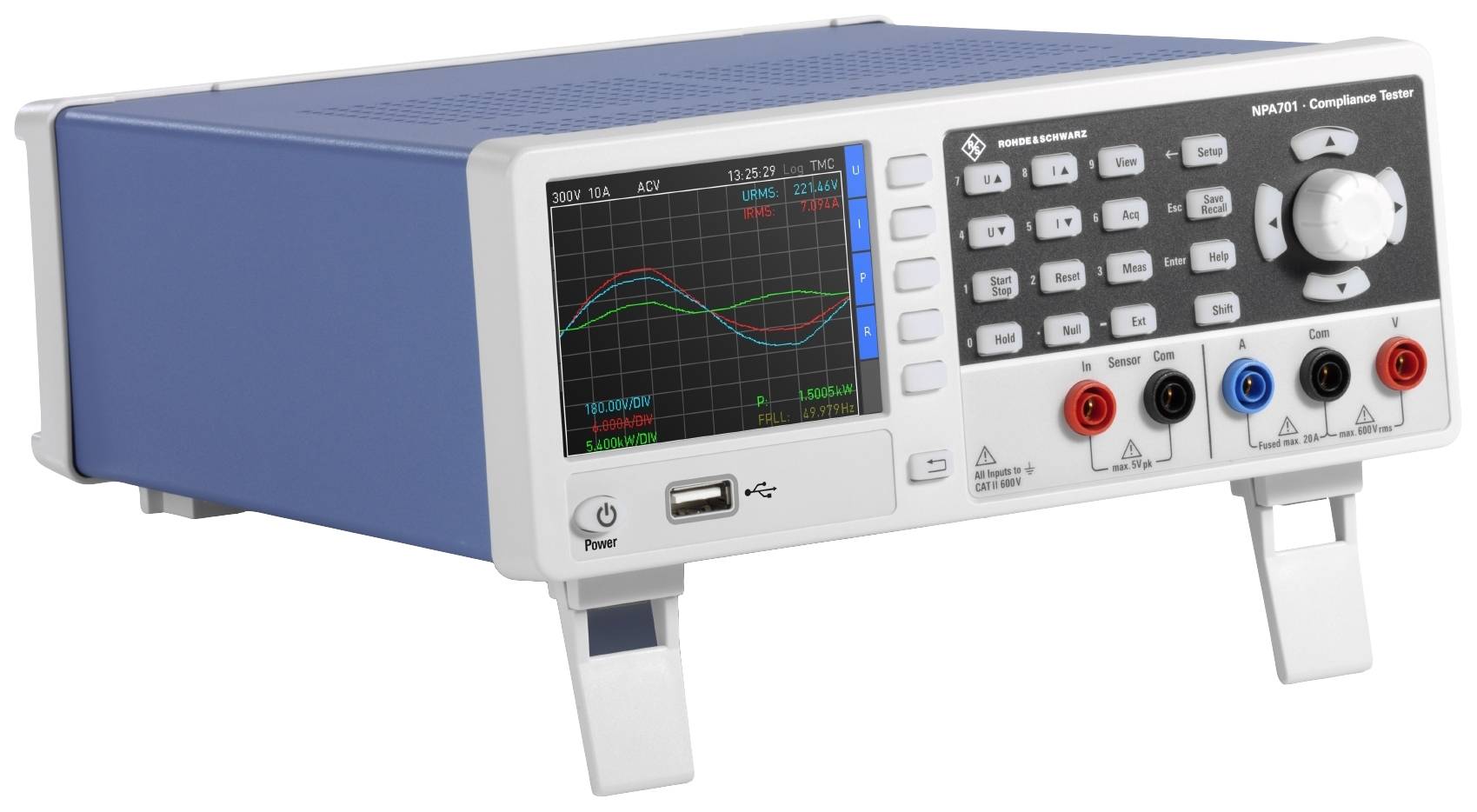

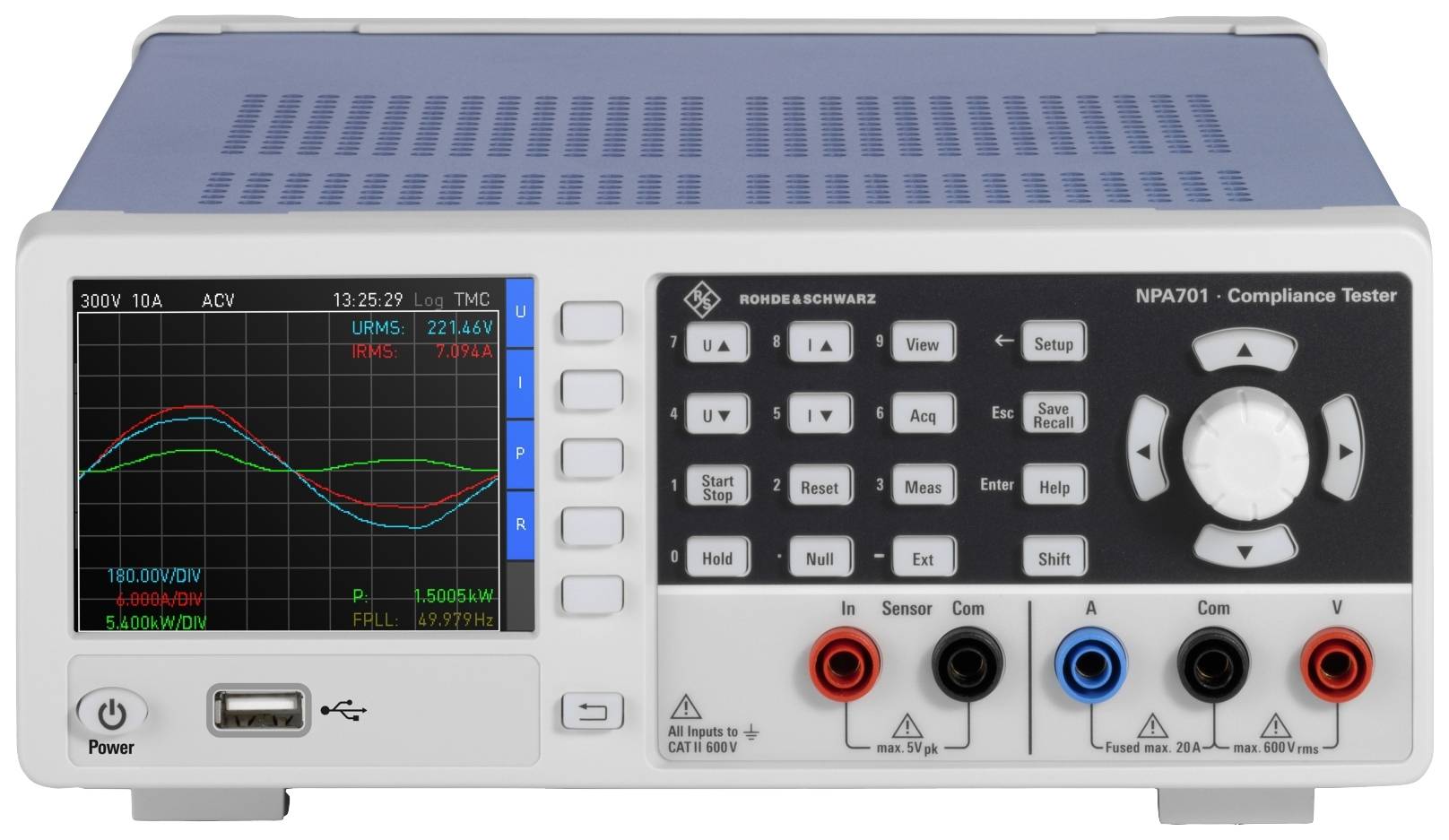

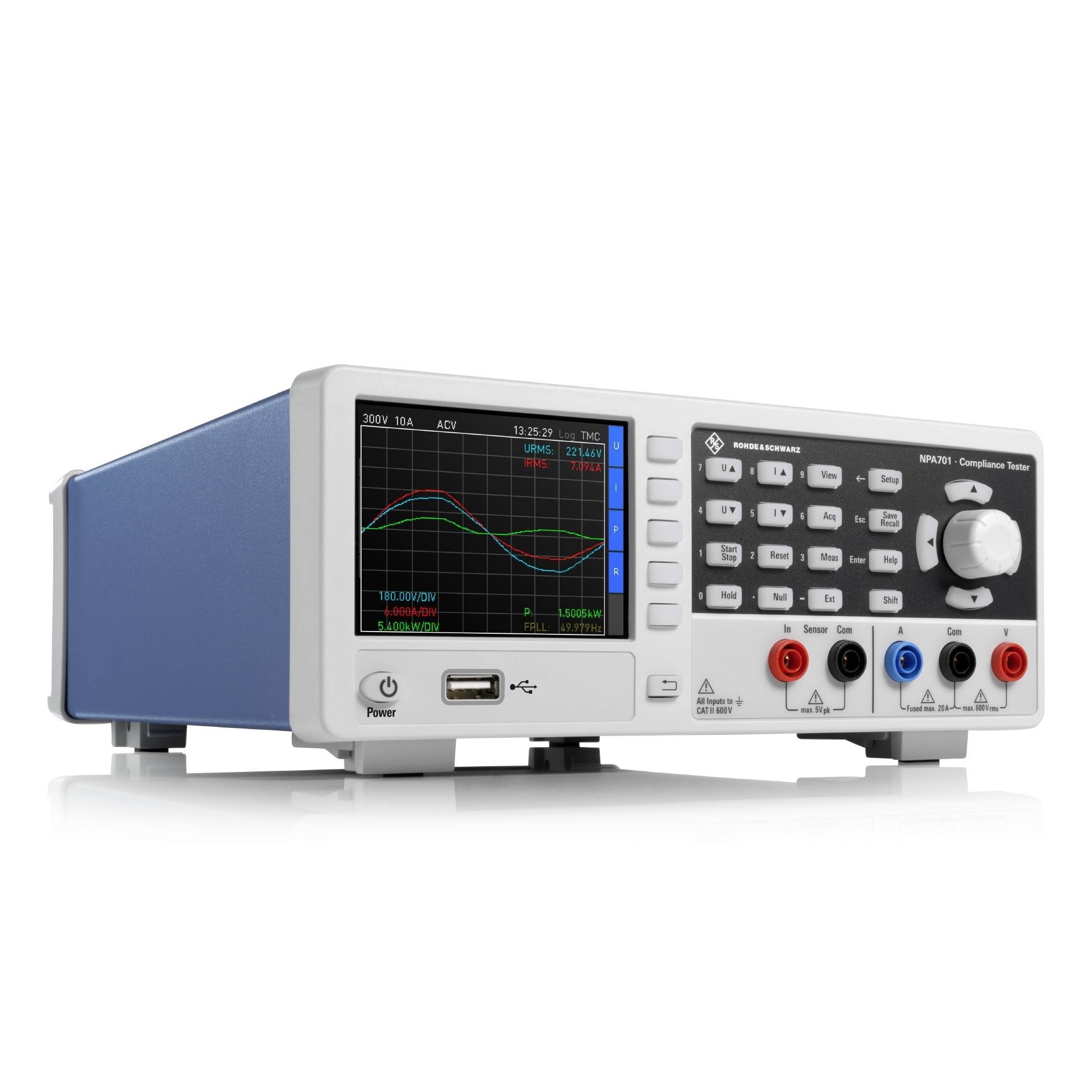

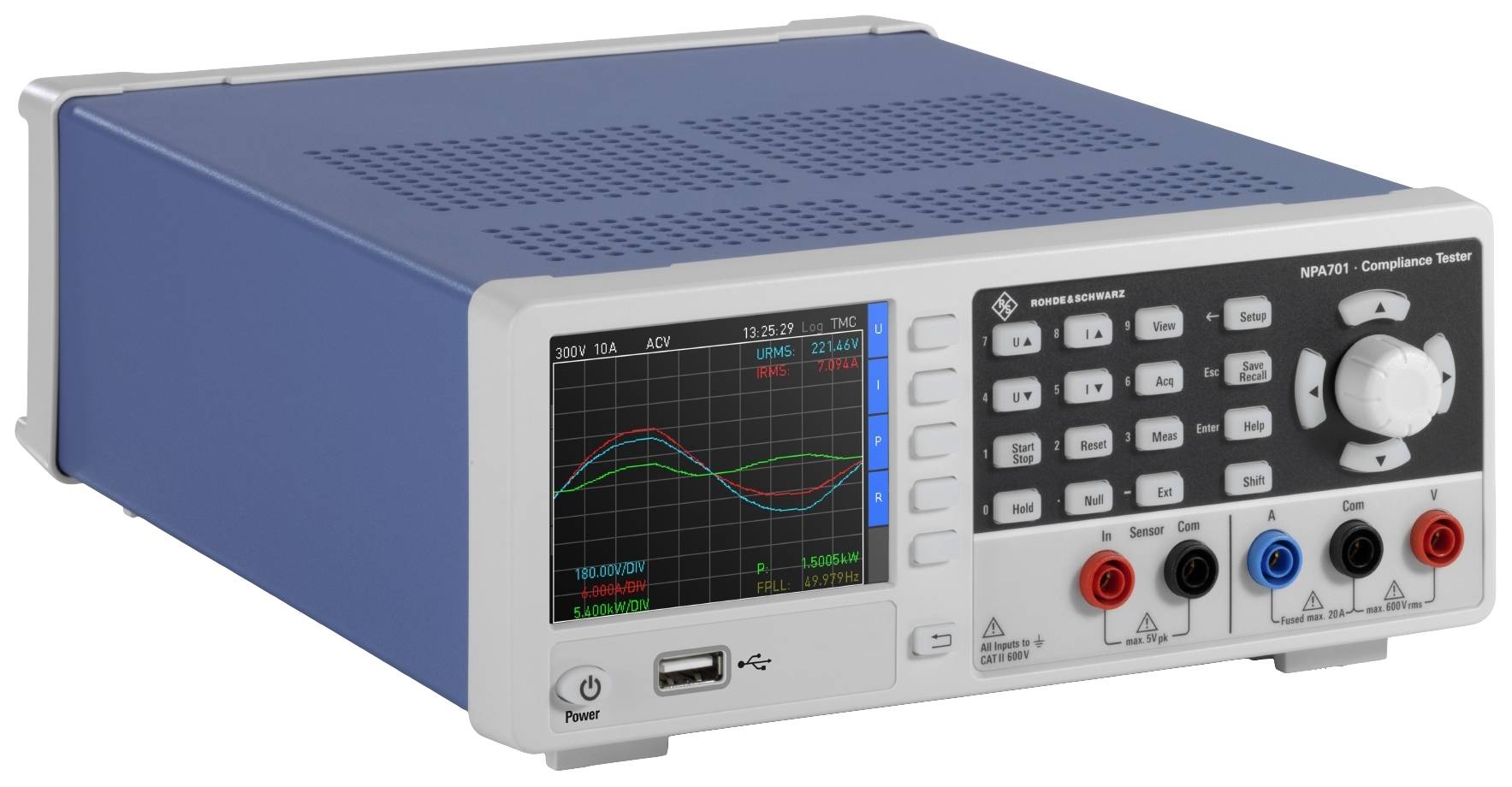

Rohde & Schwarz R&S®NPA701-G Netz-Analysegerät Grafisches Display

Die Leistungsanalysatoren der R&S®NPA-Familie sind ein umfassendes Paket kompakter Messgeräte für die Charakterisierung von AC/DC-Last- oder Ruhestrom mit einer Grundgenauigkeit von 0,05%. Die Geräte ermöglichen Leistungsmessungen über ein breites Spektrum von 50 µW bis 12 kW und ermöglichen die Signalerfassung von DC bis 100 kHz bei einer beeindruckenden Abtastrate von 500 kSamples/s. Neben der numerischen Anzeige von 26 kritischen Parametern bieten die Geräte je nach Modell optionale grafische Funktionen und Konformitätsprotokolle, die an Industriestandards ausgerichtet sind. Das Leistungsmessgerät R&S®NPA101 liefert grundlegende Messungen in den Bereichen Spannung, Strom, Leistung und Klirrfaktor. Für weitergehende Analysen bietet der Netzanalysator R&S®NPA501 Spitze-Spitze-Wert-Messungen, vier BNC-Anschlüsse für analoge und digitale Ein- und Ausgänge, grafische Funktionen wie Wellenform- und Trenddiagramm, Inrush-Funktion, Oberschwingungsaufzeichnung und eine PASS/FAIL-Funktion, ideal für Produktionstests. Ein zusätzlicher Sensoreingang für den Anschluss einer Stromzange oder eines Shunts erweitert den Strommessbereich, um den Anforderungen der Anwender gerecht zu werden. Das Spitzenmodell, der Konformitätstester R&S®NPA701, deckt Leistungs- und Konformitätsprotokolle wie IEC 62301, EN 50564 oder EN 61000-3-2 ab.
