Rohde RR-20.200.62 Maschinengriff Schwarz, Silber (L x B x H) 234 x 20 x 55.5 mm 3 St.

Metallgriff mit schwarzen Kunststoffenden und sichtbaren Schrauben zur Befestigung. Ideal für Schränke oder Schubladen.

Abbildung ähnlich

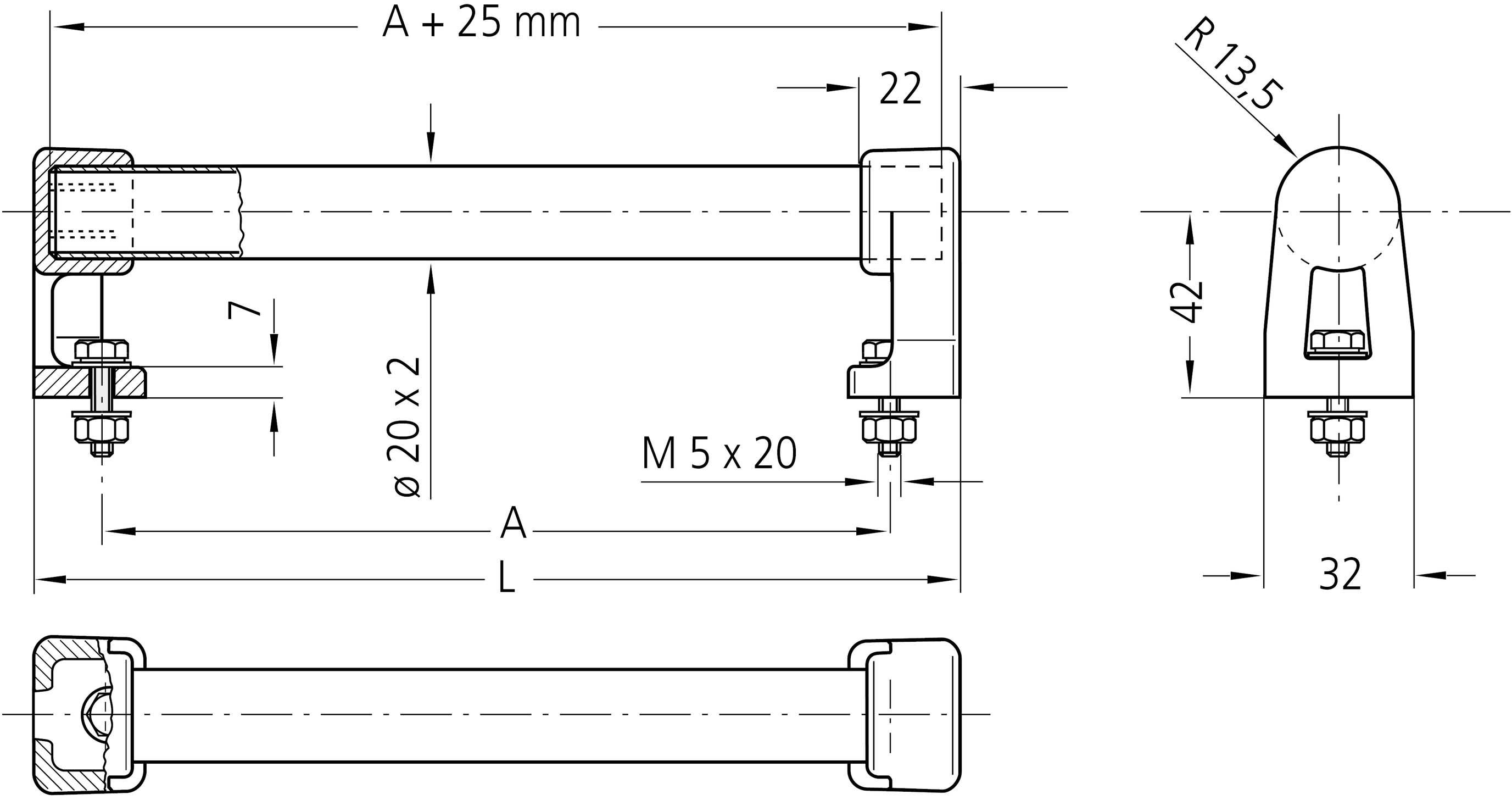

Technische Zeichnung eines Griffes mit Maßen: Länge 'L', Bohrlochabstand 'A+25 mm', Griffdurchmesser 'Ø20x2', Höhe '42 mm'.

1/2

Abbildung ähnlich

Produkt-Art

Maschinengriff

Material

Aluminium

Abm.

(L x B x H) 234 x 20 x 55.5 mm

Breite

20 mm

Höhe

55.5 mm

Datenblatt (PDF)

Bald verfügbar

Anzahl (Packungsgröße 3 St.)

Set(s)

Gesamt (CHF 53.61 / Stück)

CHF 53.61

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rohde Maschinen-Griff, zusammensteckbar, incl. Bef.Material

Inhalt: 3 St.

Technische Daten

Ausführungsvariante: A
Oberflächenbehandlung: eloxiert
Werkstoff (Material): AlMgSi 0.5, PA6
Herstellerfarbe: Schenkel schwarz Steg silber
Befestigungsmethode: c:Rundbohrung
Serienname: RR-20
Grifftyp (Serie): Griffserien RR
Loch Durchmesser: M5

Abm.: (L x B x H) 234 x 20 x 55.5 mm

Produkt-Art: Maschinengriff

Material: Aluminium

Breite: 20 mm

Höhe: 55.5 mm

Länge: 234 mm

Lochabstand: 200 mm

Herstellerfarbe: Schwarz
Silber

Inhalt: 3 St.

Loch-Ø: 5 mm

Max. Tragkraft: 1000 N

Typ: RR-20.200.62

Dokumente & Downloads

Datenblatt

Datenblatt 2344194 Rohde RR-20.200.62 Maschinengriff Schwarz, Silber (L x B x H) 234 x 20 x 55.5 mm 3 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2344194 Rohde RR-20.200.62 Maschinengriff Schwarz, Silber (L x B x H) 234 x 20 x 55.5 mm 3 St.

Beschreibung

Diese Rohde-Griffserien in
2 Aus führungsgrößen sind im
Maschinen- und An lagen bau
vielseitig einsetzbar.
Die Variante RR-30.A mit ab -
gewinkelten Schenkeln ermöglicht
auch den Einsatz an
Doppeltüren.

Werkstoff:
Griffschenkel aus hoch be -
lastbarem Polyamid PA 6, glaskugelverstärkt,
schwarz, ähnlich
RAL 9005, halbmatt, mit Fein -
struktur. Verbindungsrohre aus
Aluminium, AIMgSi 0,5.
Konstruktive Vorteile:
Die Griffschenkel besitzen im
Rohr aufnahmebereich 4 Klemmstege.
Diese bewirken einen
passgenauen Sitz.
Ausführung A:
Verbindungsrohr geschliffen
und natur farben eloxiert.
Ausführung B:
Verbindungsrohr mit geriffeltem
Kunststoffüberzug.
Ausführung C:
Verbindungsrohr schwarz
ge pulvert mit Feinstruktur.
