Name: Robotis Servomotor MBS-ANT-61
Brand: Robotis
SKU: 3089987
Availability: BackOrder

'Vier schwarze, quaderförmige Servo-Motoren der DYNAMIXEL X-Serie mit verschiedenen Anschlusspunkten und einer Markierung.'

'DYNAMIXEL X-Series Leistungsvergleich' Diagramm zeigt eine Beziehung zwischen Drehmoment (N.m) und Lastgeschwindigkeit (RPM) für verschiedene Modelle.

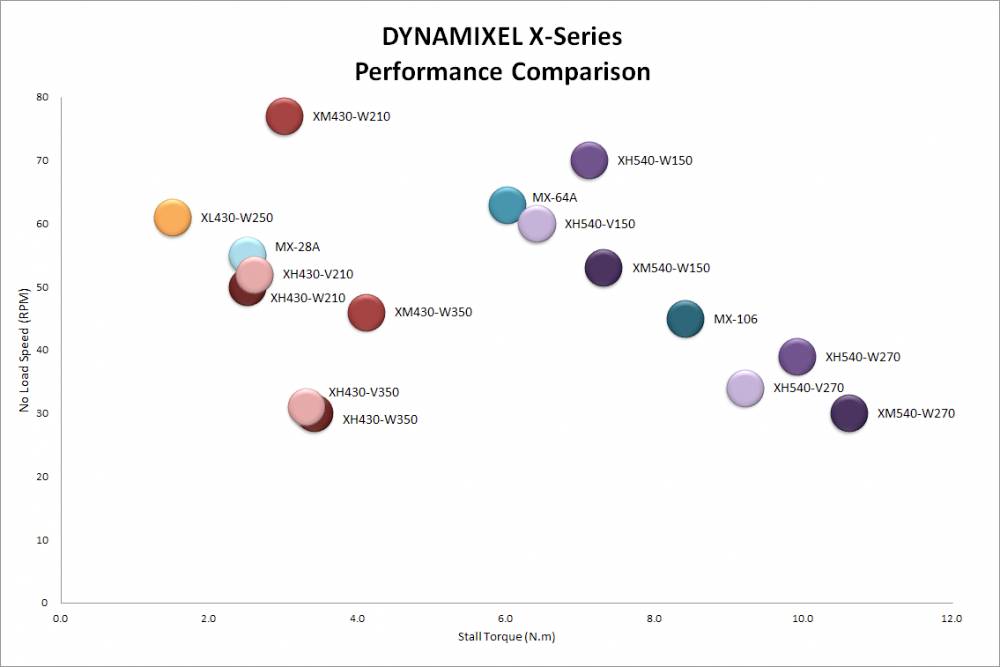

'Leistungsvergleich der DYNAMIXEL X-Serie' zeigt Drehmoment (Nm) gegen Last (RPM) für Modelle wie XM540 und XL430. Datenpunkte gruppiert.

1/3

Sammelabbildung

Gesamt (CHF 789.95 / Stück)

CHF 789.95

inkl. MwSt.

Kostenfreier Versand

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Servomotor: XH540-V270-R
Gewicht: 165 g
Abmessungen: 33,5 x 58,5 x 44 mm
Getriebe-Untersetzungsverhältnis: 272,5:1
Drehmoment: 24V 9,2N.m
U/min: 24V 34
Interne uC: STM32F103C8 72MHz Cortex M3
Encoder: Kontaktlos Magnetencoder
Stellgenauigkeit: 0,088° x 4096 Schritte
Betriebsspannung: 24 V
Protokoll: RS485
ID: 0 - 252
Baud Rate: 9600 bps - 4,5 Mbps

Produkt-Art: Servomotor

Ausführung: XH540-V270-R

Herst.-Teilenr.: MBS-ANT-61

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3089987 Robotis Servomotor MBS-ANT-61

Beschreibung

Die DYNAMIXEL X540 Serie verfügt über eine Kraft, vergleichbar mit dem MX106, dass Volumen ist jedoch um 28,4 % reduziert worden. Die Dynamixel X-Serie, ist die derzeit aktuellste Netzwerk-Servomotoren Serie, von ROBOTIS. Der XH540-V270-R Servomotor verfügt über kontaktlose Magnet-Encoder wodurch 360° Rotationen mit einer Geschwindigkeit von bis zu 34 U/min ermöglicht werden. Dabei sind Drehmomente von bis zu 9,2 N.m bei einer anliegenden Spannung von 24 V möglich. Diese herausstechenden Leistungsmerkmale gepaart mit dem äußerst geringen Gewicht von nur 165 g ergeben einen sehr leistungsstarken Servomotor für den universellen Anwendungsbereich.

Kabelführung
Darüber hinaus wurde bei der Dynamixel X-Serie die Kabelführung grundlegend überarbeitet, wodurch eine noch höhere Zuverlässigkeit erreicht worden ist. Die Kabel werden nicht mehr wie bei der AX/MX Serie üblich, auf der Rückseite des Servomotors angeschlossen, sondern werden an den Dreh.- und Angelpunkten vorbeigeführt, wodurch die Kabel weniger beansprucht, und freiliegende Kabel minimiert werden.

Verschraubung
Die Verschraubung der Dynamixel X-Serie kann in unterschiedlicher Weise erfolgen. Es ist jedoch bei der Verwendung von Montageprofilen zu beachten, dass die im Lieferumfang befindlichen Distanzringe verwendet werden.
