Rigol MSO5104 Digital-Oszilloskop 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt (CHF 1’036.03 / Stück)
CHF 1’036.03
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 9 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Rigol Digitaloszilloskop MSO5104
- Bandbreite 100 MHz
- Anzahl analoge Eingänge max. 4
- Samplingrate 8 GSa/s
- Speichertiefe 100 Mpts
Technische Daten
- 16 digitale Eingänge (PLA2216 benötigt - nicht im Lieferumfang enthalten)
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
100 MHz
- Samplingrate/Kanal
2 GSa/s
- Anzeige
LCD
- Auflösung
8 Bit
- Bildschirm-Größe
9 Zoll (22,86cm)
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT I
- Vertikal-Ablenkung
1 mV/div - 10 V/div
- Eingangsimpedanz
1 MΩ ±1 %
- Eingangskopplung
AC oder DC
- Spannungs-Versorgung (Details)
100 V - 240 V
- Abm.
(L x B x H) 130 x 367 x 200 mm
- Gewicht
3.5 kg
- Display
1024 x 600
- Breite
367 mm
- Höhe
200 mm
- Länge
130 mm
- Schnittstellen
LAN
USB
- Speichertiefe/Kanal
100 Mpts
- Typ
MSO5104
Dokumente & Downloads
Datenblatt
Datenblatt 1883454 Rigol MSO5104 Digital-Oszilloskop 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1883454 Rigol MSO5104 Digital-Oszilloskop 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 St.
Konformitätserklärung
Konformitätserklärung 1883454 Rigol MSO5104 Digital-Oszilloskop 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 St.
Beschreibung

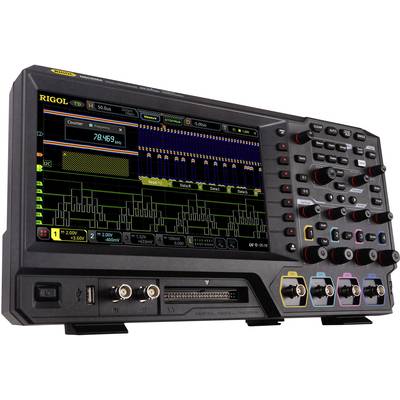

Das Modell MSO5104 ist ein 100MHz 4 Kanal Digital Oszilloskop mit 8 GS/sec/Kanal Sample Rate und mit herausragenden Eigenschaften wie z.B: einer sehr großen Speichertiefe bis 200 MioPkt sowie integrierter Seriell Bus Triggerung und einem 9 Zoll großen Touch FarbDisplay , zur optimalen Anzeige von Messsignalen. LAN, USB und HDMI Steuerung sind Standard, ebenso viele Math Funktionen.
Ausführung
- Automatische Messung von 41 Wellenformparametern; Vollspeicher-Hardwaremessung Funktion
- Eine Vielzahl von Triggern und Dekodierungen für serielle Protokolle
- Bis zu 450.000 Frames mit Hardware-Echtzeit- und kontinuierlicher Wellenformaufzeichnung sowie Wiedergabefunktionen
- 9-Zoll (22,86 cm) kapazitiver Multi-Touchscreen, 256-stufige Intensitätsstufenanzeige
- Einzigartiges Online Upgrade Angebot
- Neuartiges und filigranes Industriedesign, einfach zu bedienen
- Integriert 7 unabhängige Instrumente in 1: Digitaloszilloskop, Logikanalysator, Spektrumanalysator, arbiträrer Wellenformgenerator (option), digitales Voltmeter, Frequenzzähler, Protokollanalysator (option)
Lieferumfang
- Grundgerät
- Netzkabel
- 4x Tastköpfe PVP2350 350 MHz
- Kurzanleitung
- Treiber
- Kalibrierzertifikat
Hinweise
Die Speichertiefe pro Kanal ist, Gesamtspeicher durch die verwendeten Kanäle.
- HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.
