Rigol DHO814 Digital-Oszilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 St.

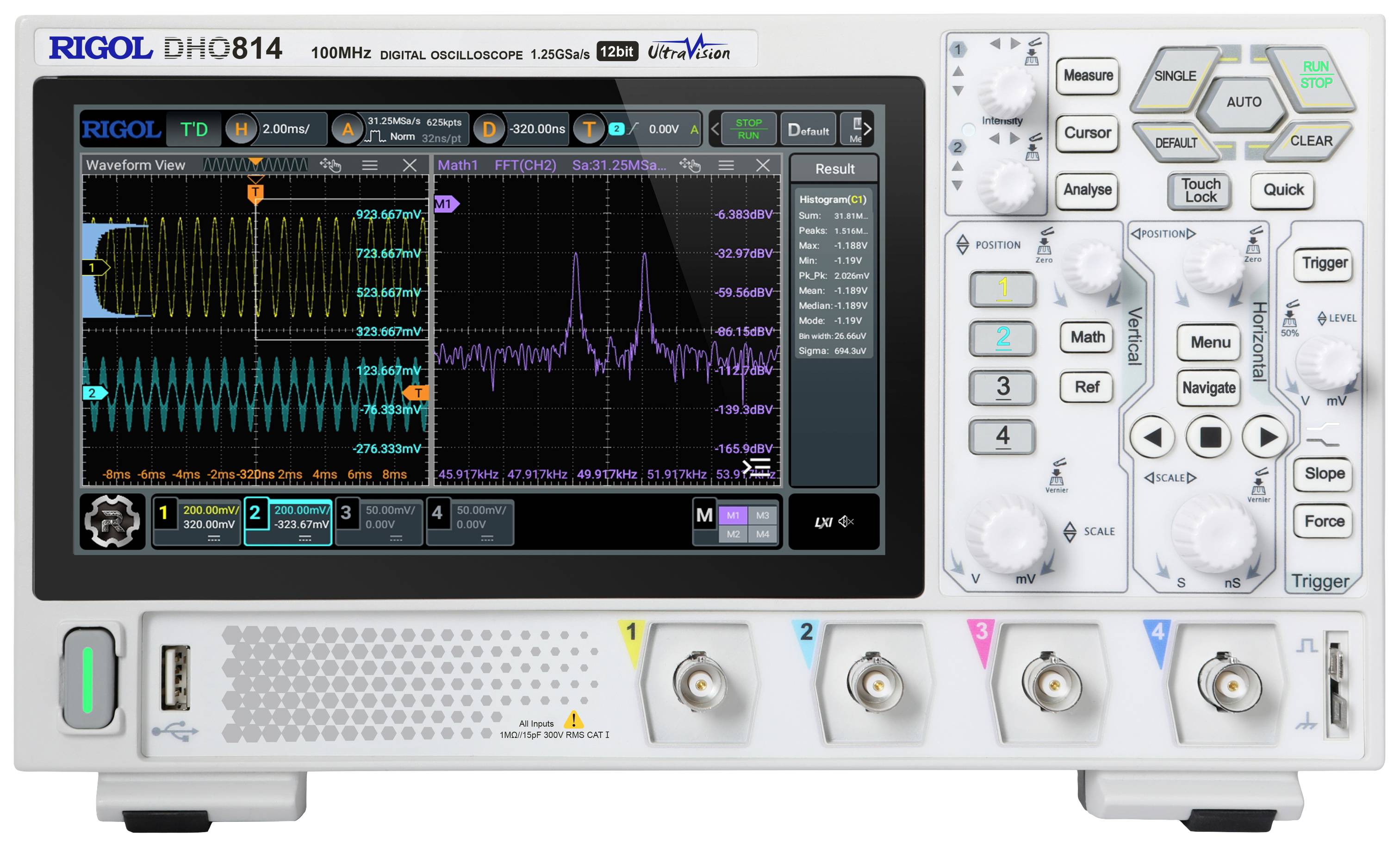

Digitales Oszilloskop mit Bildschirm zeigt zwei Wellenformen und Frequenzspektren. Bedientasten und Anschlüsse sind unten sichtbar.

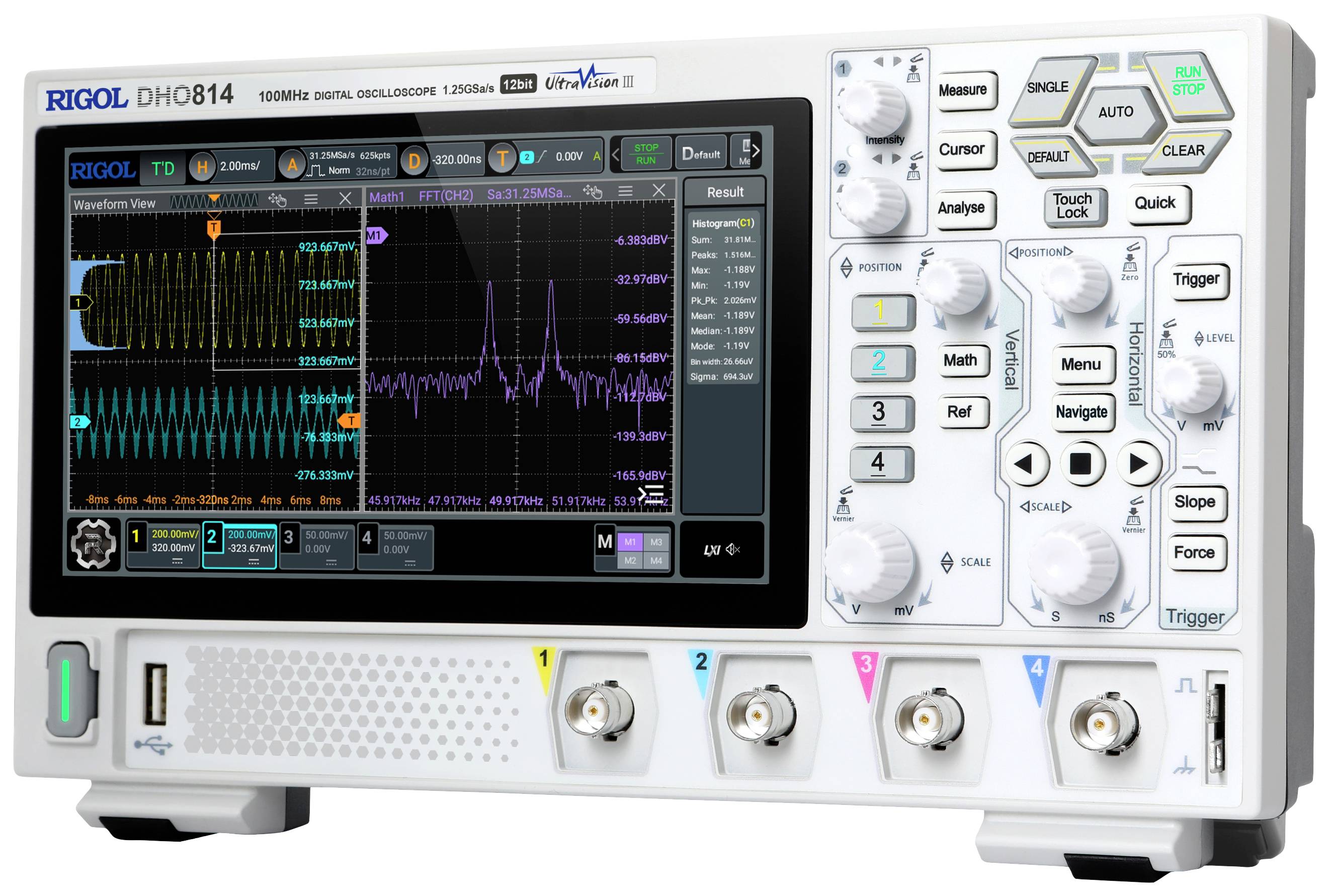

Digitales Oszilloskop mit farbigem Bildschirm zeigt Signalwellenformen und Messwerte. Bedienknöpfe und Anschlüsse an der Vorderseite.

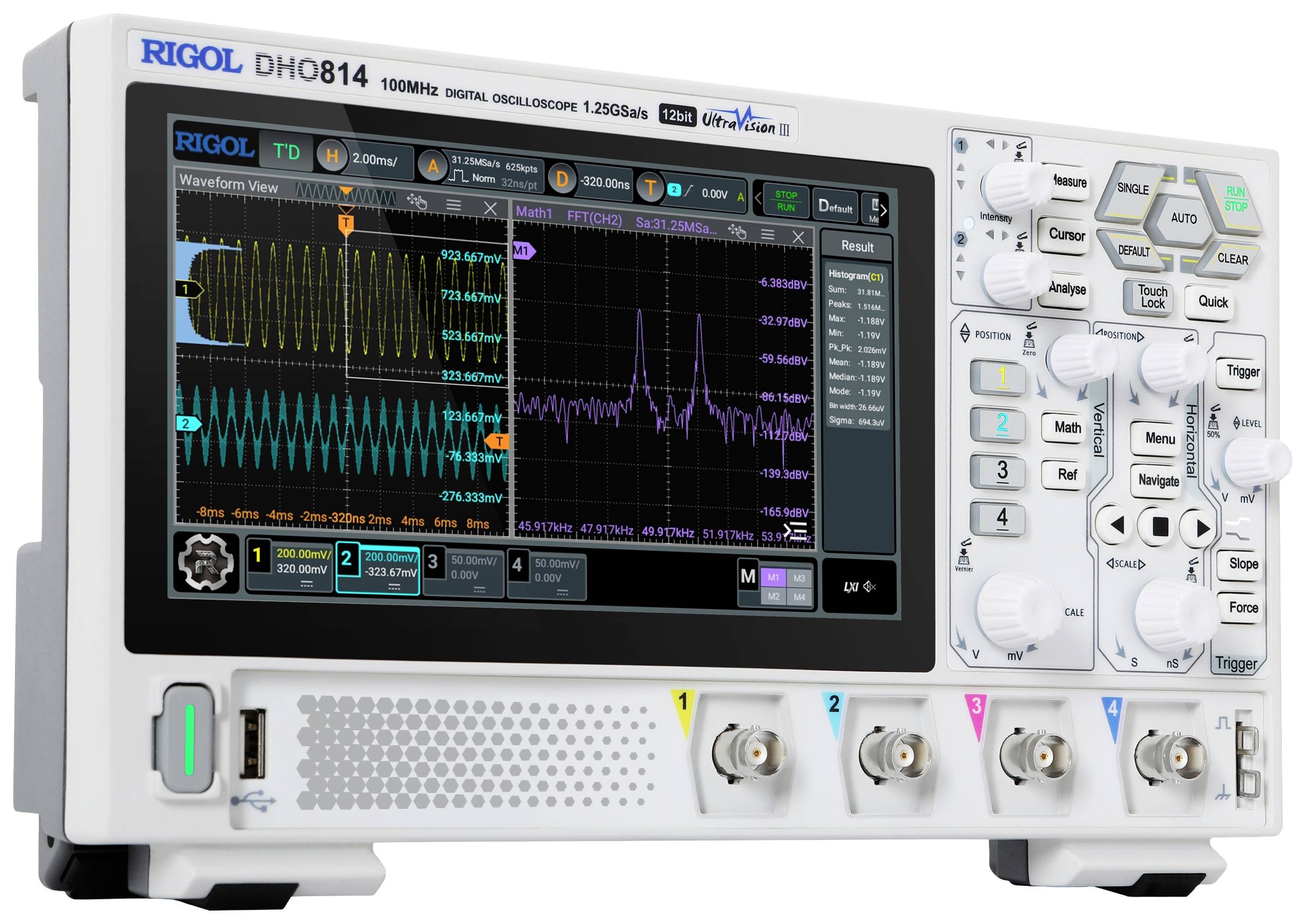

Ein digitales Oszilloskop zeigt zwei Signale auf dem Bildschirm: ein sinusförmiges und ein stärker schwankendes mit Frequenz- und Spannungsanzeigen.

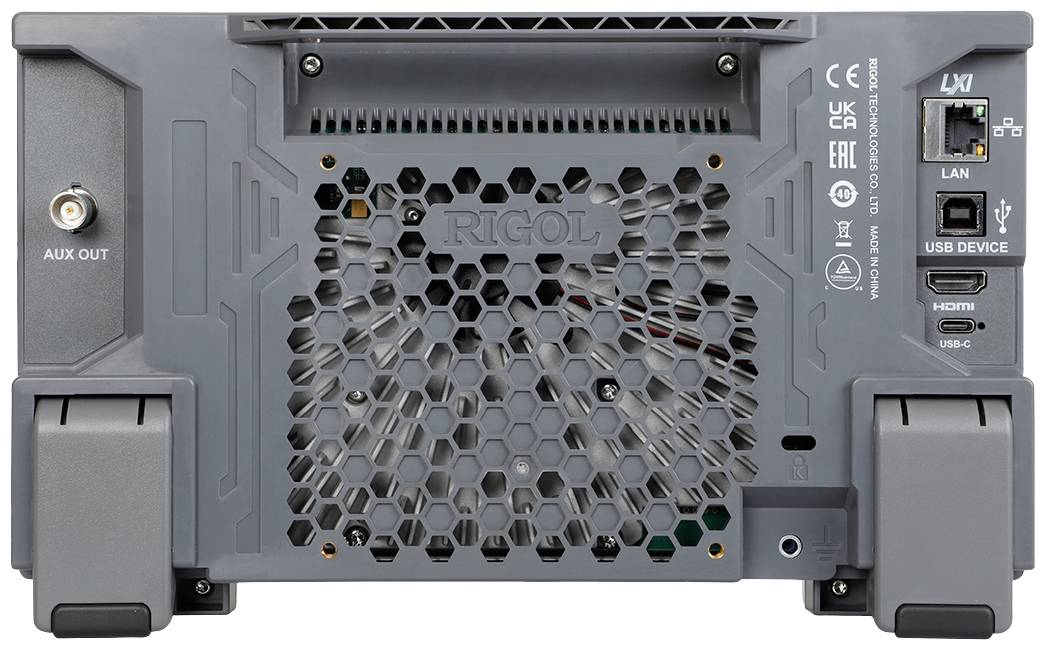

Rückansicht eines grauen elektronischen Geräts mit Lüftungsgitter, LAN-Anschluss, HDMI, USB und AUX OUT. Markierungen zeigen Modellinformationen an.

1/4

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 527.24 / Stück)

CHF 527.24

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Die DHO800-Serie ist RIGOLs neuestes, leistungsstarkes und wirtschaftliches Digitaloszilloskop. Trotz seines kompakten Designs bietet es eine überragende Leistung. Es verfügt über eine Erfassungsrate von bis zu 1.000.000 wfms/s (im UltraAcquire-Modus), 25 Mpts Speichertiefe, 12-Bit-Auflösung und geringes Rauschen. Mit diesen Funktionen ist die DHO800-Serie die perfekte Wahl für eine Vielzahl von Anwendungen.

Kompaktes digitales Multifunktionsoszilloskop

Highlights & Details

100 MHz
Anzahl analoge Eingänge max. 4

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1.25 GSa/s

Anzeige: LCD 7" 1024x600, Farbdisplay

Auflösung: 12 Bit

Bildschirm-Größe: 17,8 cm

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Eingangsimpedanz: 1 MΩ

Eingangskopplung: 15 pf

Abm.: (L x B x H) 77.38 x 265.35 x 161.75 mm

Gewicht: 1.78 kg

Display: LCD Farbdisplay, 1024 x 600

Breite: 265.35 mm

Höhe: 161.75 mm

Länge: 77.38 mm

Schnittstellen: LAN
USB-Device
USB-C®
HDMI

Speichertiefe/Kanal: 25 Mpts

Typ: DHO814

Dokumente & Downloads

Datenblatt

Datenblatt 2986313 Rigol DHO814 Digital-Oszilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2986313 Rigol DHO814 Digital-Oszilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 St.

Garantiebedingungen

Garantiebedingungen 2986313 Rigol DHO814 Digital-Oszilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 St.

Beschreibung

Die DHO800-Serie ist RIGOLs neues, leistungsstarkes und wirtschaftliches Digitaloszilloskop. Trotz seines kompakten Designs bietet es eine überragende Leistung. Es bietet eine Erfassungsrate von bis zu 1.000.000 wfms/s (im UltraAcquire Mode), 25 Mpts Speichertiefe, 12 Bit Auflösung und geringes Rauschen.

Ausführung

Ultra-niedriges Grundrauschen, reineres Signal, keine kleinen Signale verpassen
Max. analoge Bandbreite von 100 MHz, 4 analoge Kanäle, externer Triggerausgang (std.) für das Zweikanalmodell verfügbar
Vertikaler Empfindlichkeitsbereich: 500 μV/div bis 10 V/div
Max. Erfassungsrate von 1.000.000 wfms/s (im UltraAcquire-Modus)
Digitale Phosphoranzeige mit Echtzeit-Intensitätsabstufung in 256 Stufen
Wellenformsuch- und -navigationsfunktion ermöglicht eine schnellere Fehlersuche bei Signalanomalien
