RAFI 1.30.070.021/1002 RAFIX 16 130070021/1002 Drucktaster Betätiger flach Knopf Transparent 1 St.

Ein roter Druckknopf mit Plastikgehäuse und mehreren Metallschaltern. Auf dem Gehäuse sind technische Spezifikationen aufgedruckt.

Abbildung ähnlich

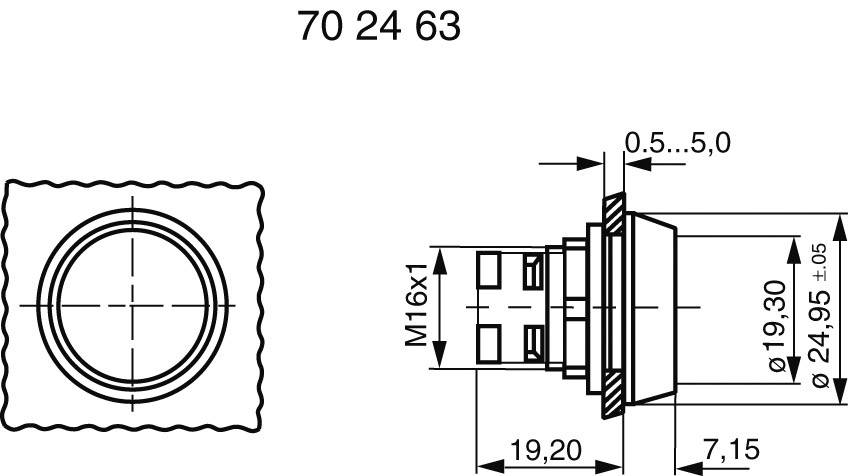

'Technische Zeichnung eines runden Schalters', zeigt Abmessungen: Durchmesser 19,30 mm, Gewinde M16x1, Einbautiefe 24,95 mm.

1/2

Abbildung ähnlich

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

43 Stück

Anzahl

Stück

Gesamt (CHF 10.13 / Stück)

CHF 10.13

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Drucktaster

Schalter/Taster-Besonderheiten: Betätiger flach

Beleuchtungsart: Flächenbeleuchtung

Leuchtmittel-Typ: LED

Betätigungsart: Knopf

Herstellerfarbe: Transparent

Gehäusefarbe: Transparent

Aufdruck-Motiv: Ohne

Anschluss: externes Kontaktelement

Form: rund

Frontplatten-Stärke: 0.5 - 5 mm

Funktionen: Kontaktelement

Einbau-Ø: 16.2 mm

Ausführung: Drucktaster

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Durchmesser: 25 mm

Inhalt: 1 St.

Abm.: (Ø) 25 mm

RoHS-konform: Ja

Typ: RAFIX 16 130070021/1002

Dokumente & Downloads

Datenblatt

Datenblatt 702455 RAFI 1.30.070.021/1002 RAFIX 16 130070021/1002 Drucktaster Betätiger flach Knopf Transparent 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 702455 RAFI 1.30.070.021/1002 RAFIX 16 130070021/1002 Drucktaster Betätiger flach Knopf Transparent 1 St.

Beschreibung

Hochwertiges Betätigungselement, welches eine platzsparende und entsprechende Gestaltung von Tastenfeldern, bei gleichzeitig ausreichend großer Betätigungsfläche ermöglicht. Montage: Werkstattfreundliche Ein-Hand-Montage, Befestigung mit beiliegender Sechskantmutter. Die Befehlsgeräte sind lückenlos anreihbar. Werden Standard-Elemente mit Rastwerk (Schalter) verwendet, so gewährleistet die Drucktaste eine sichtbare Schaltstellungsanzeige. Bei allen übrigen Schaltelementen geht die Taste nach jeder Betätigung in ihre Grundstellung zurück. Die Auswechslung der Lampen erfolgt von der Frontseite (Entfernen des Tastenkörpers) oder direkt auf dem Schaltelement.
