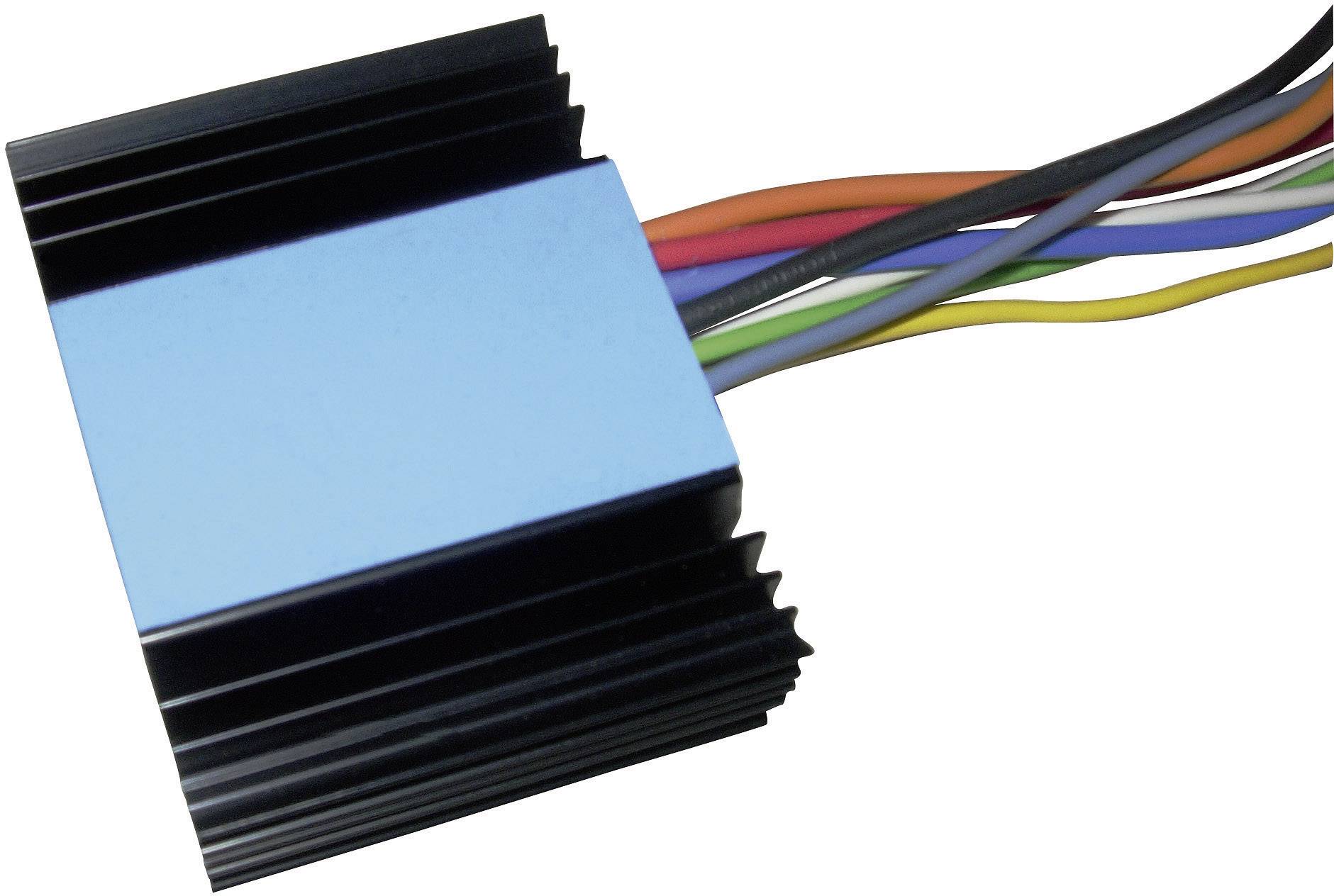

QuickCool QC-PC-CO-CH1 Peltier-Controller 12 V, 24 V 20 A (L x B x H) 65 x 50 x 20 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Peltier-Controller
Nennspannung
12 V
24 V
Max. Strom
20 A
Typ
QC-PC-C01C
Länge
65 mm
3 Stück
Anzahl
Gesamt (CHF 155.37 / Stück)
CHF 155.37
zzgl. MwSt.
Nur noch 3 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Peltierregler-Kühlen-Heizen
- Temperaturbereich: -40°C bis +100°C
- Empfindlichkeit: 0,1 °C
- Genauigkeit ± 1 K
Technische Daten
- Versorgungsspannung: 12….24VDC/<45mA
- Separate Treiberspannung 3…48VDC
- Maximaler Peltierstrom 20A
- Schnittstelle zum Display: 3,5mm Stereo-Klinke
- Temperaturbereich: -40°C bis +100°C
- Empfindlichkeit: 0,1 °C
- Genauigkeit ± 1 K
- P-Regelcharakteristik
- Regelparameter für Heizbereich und Kühlbereich separat einstellbar
- Maximale Sollwertbegrenzung einstellbar
- Minimale Sollwertbegrenzung einstellbar
- Maximale Ausgangsleistung einstellbar
- Minimale Ausgangsleistung einstellbar
- Erkennung von Sensorbruch (Displayanzeige: NP) und Kurzschluss (Displayanzeige: PSC)
- RoHS-Konform
- Produkt-Art
Peltier-Controller
- Typ
QC-PC-C01C
- Nennspannung
12 V
24 V
- Max. Strom
20 A
- Länge
65 mm
- Breite
50 mm
- Höhe
20 mm
- Abm.
(L x B x H) 65 x 50 x 20 mm
- RoHS-konform
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3061914 QuickCool QC-PC-CO-CH1 Peltier-Controller 12 V, 24 V 20 A (L x B x H) 65 x 50 x 20 mm
Beschreibung
Der Peltiercontroller QC-PC-CO-CH1 wurde entwickelt um Peltierelemente anzusteuern. Der Controller übernimmt in einem Temperieraufbau die Regelung der Temperatur.
Der Temperaturbereich des Reglers umfasst -40°C bis +100°C, wobei der Regler das Peltierelement automatisch so ansteuert, dass anforderungsgerecht geheizt oder gekühlt wird.
Die Regelparameter sind programmierbar. Über eine Schnittstelle kann das Display QC-PC-DCH1 angeschlossen werden. Das Display dient zur Anzeige aktueller Regeldaten und zur Programmierung der Regelparameter.
Die Temperaturvorgabe ist wahlweise über ein extern anzuschließendes Potentiometer (Lieferumfang) oder einen programmierbaren Fixwert vorzunehmen.
Das Gerät muss in eine Schaltung integriert werden. Es handelt sich hierbei nicht um ein Plug & Play-Gerät.
Der Temperaturbereich des Reglers umfasst -40°C bis +100°C, wobei der Regler das Peltierelement automatisch so ansteuert, dass anforderungsgerecht geheizt oder gekühlt wird.
Die Regelparameter sind programmierbar. Über eine Schnittstelle kann das Display QC-PC-DCH1 angeschlossen werden. Das Display dient zur Anzeige aktueller Regeldaten und zur Programmierung der Regelparameter.
Die Temperaturvorgabe ist wahlweise über ein extern anzuschließendes Potentiometer (Lieferumfang) oder einen programmierbaren Fixwert vorzunehmen.
Das Gerät muss in eine Schaltung integriert werden. Es handelt sich hierbei nicht um ein Plug & Play-Gerät.
Lieferumfang
- Peltiercontroller QC-PC-CO-CH1
- Temperatursensor NTC 10KΩ (β=3977K)
- Potentiometer 10KΩ
- Bedienungsanleitung
