Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß, Warmweiß Rund 3 mm 20 mA 3.0 V Package

Plastikbox mit der Aufschrift 'Standard LED-Sortiment 3 mm mit Vorwiderständen', enthält verschiedene LED-Typen und Widerstände.

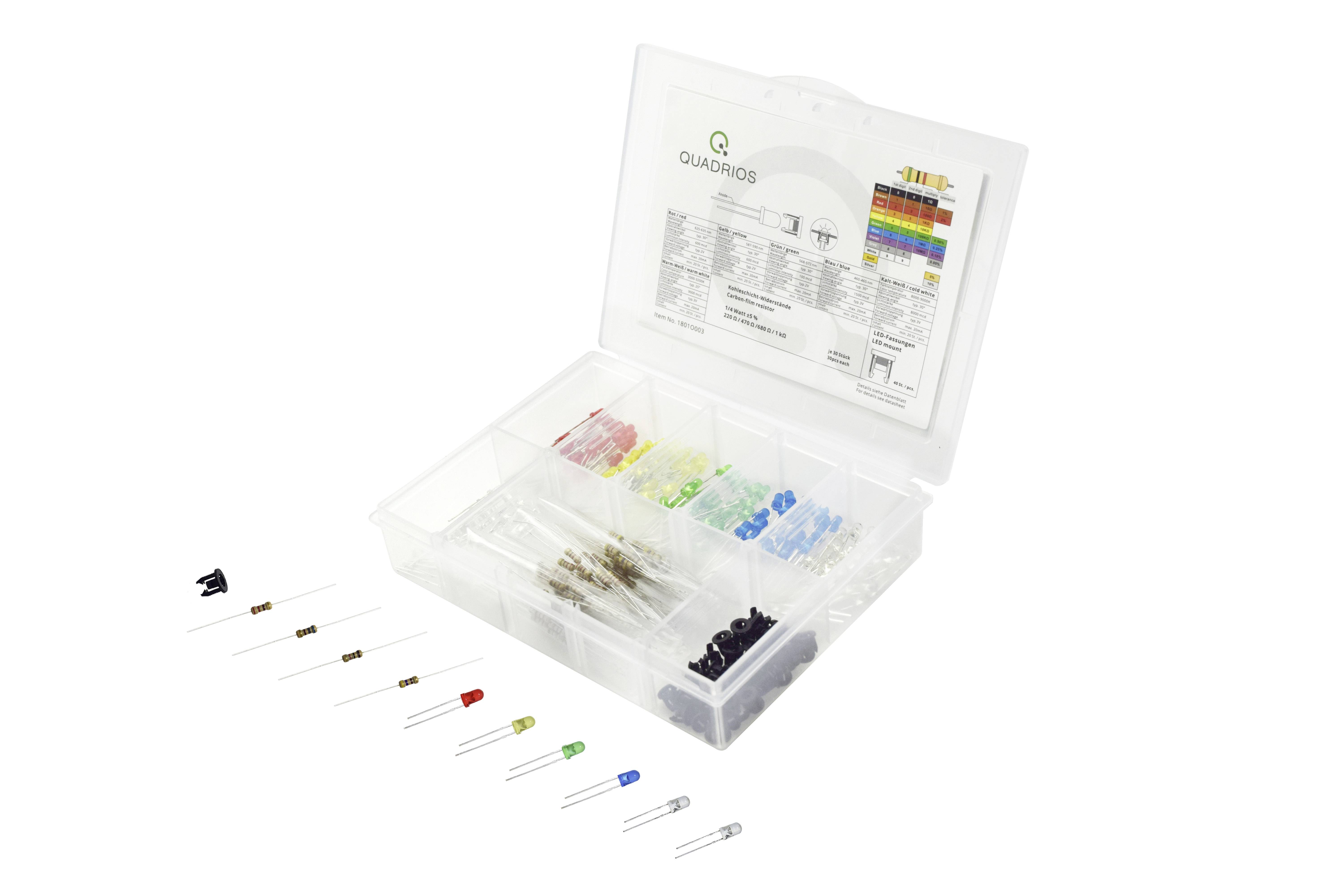

Aufbewahrungsbox mit verschiedenen LED-Leuchten in unterschiedlichen Farben, sortiert in Fächern. LEDs sind einzeln davor platziert.

Schaltplandiagramm zur Berechnung des Vorwiderstands bei LEDs, zeigt zwei Beispielschaltungen mit Spannung, Stromstärke und Formeln.

1/3

Verpackungsart

Package

Produkt-Art

LED-Sortiment

Durchlassspannung U(F)

3.0 V

Durchlassstrom I(F)

20 mA

Gehäuse

3 mm

Datenblatt (PDF)

Sofort-Lieferung Mi., 30. Sept.

14 Set(s)

Anzahl (Packungsgröße 280 Teile)

Set(s)

Gesamt (CHF 8.97 / Stück)

CHF 8.97

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

LED Set 3 mm mit Widerständen, Fassungen, 280 tlg.

Superhelle Leuchtdioden 3 mm in Rot/Grün/Gelb/Blau/Warmweiß/Kaltweiß
Vorwiderstände in gängigen Werten & LED Fassungen
Insgesamt 280 Teile Inhalt
Übersichtlich sortiert, mit technischen Daten

Unser Service für Sie

Technische Daten

Herstellerfarbe: Rot, Grün, Gelb, Blau, Kaltweiß, Warmweiß
Gehäuse: 3mm
Bauart: radial bedrahtet
Linsenform: rund
Material: Rot - Gap, Blau - InGaAIP, Grün - InGaAIP, Gelb - Gap, Kalt-Weiß - InGaAIP, Warm-Weiß - InGaAIP
Durchlassspannung U(F): Rot - 2.0 V, Blau - 3.0 V, Grün - 2.0 V, Gelb - 2.0 V, Kalt-Weiß - 3.0 V, Warm-Weiß - 3.0 V
Durchlassstrom I(F): 20 mA
Lichtstärke I(V): Rot - 800 mcd, Blau - 2000 mcd, Grün - 120 mcd, Gelb - 800 mcd, Kalt-Weiß - 14000 mcd, Warm-Weiß - 20000 mcd
Wellenlänge/Farbtemperatur: Rot - 625-635nm, Blau - 460-470nm, Grün - 568-572nm, Gelb - 587-590nm, Warm-Weiß - 2500-2700K
Abstrahlwinkel: Rot - 30°, Blau - 30°, Grün - 30°, Gelb - 30°, Kalt-Weiß - 30°, Warm-Weiß - 25°
Gehäusefarbe/Ausführung: Rot - Diffus, Blau - Diffus, Grün - Diffus, Gelb - Diffus, Kalt-Weiß - Klar, Warm-Weiß - Klar
Temperaturbereich: -25 °C - 80 °C

Verpackungsart: Package

Produkt-Art: LED-Sortiment

Herstellerfarbe: Rot
Grün
Gelb
Blau
Kaltweiß
Warmweiß

Durchlassspannung U(F): 3.0 V

Durchlassstrom I(F): 20 mA

Betriebsstrom: 20 mA

Gehäuse: 3 mm

Bauart: radial bedrahtet

Technologie: GaP
InGaAIP

Linsenform: Rund

Abm.: (Ø) 3 mm

Min. Temperatur: -25 °C

Max. Temperatur: 80 °C

Durchmesser: 3 mm

RoHS-konform: Ja

Inhalt: 280 Teile

Dokumente & Downloads

Datenblatt

Datenblatt 2899383 Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß, Warmweiß Rund 3 mm 20 mA 3.0 V Package

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2899383 Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß, Warmweiß Rund 3 mm 20 mA 3.0 V Package

Beschreibung

Dieses Experimentier- und Praktiker-Sortiment mit superhellen Standard-LEDs in 3 mm Durchmesser sowie diversen Vorwiderständen eignet sich optimal für den Sofortstart bei Experimenten mit Halbleiterlicht. Durch Widerstands-Kombinationen von Parallel- bzw. Reihenschaltung oder Variieren der Versorgungsspannung lassen sich verschiedene Betriebsströme (Helligkeiten) realisieren. Eine Kurzbeschreibung der enthaltenen Komponenten ist übersichtlich auf der Innenseite des Deckels abgedruckt. Das Datenblatt im Download-Bereich enthält nützliche Informationen zum Sortiment - aber auch wichtige technische Details zu den enthaltenen Komponenten. Nur so kann sichergestellt werden, dass die LEDs in deren bestimmten Betriebsparametern betrieben werden können, weil die Bauelemente eindeutig spezifiziert sind.
Zu beachten ist, dass Leuchtdioden immer mit Strombegrenzung betrieben werden müssen, was mittels dieses Sets praxisnah entwickelt werden kann.
