Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 5.08 mm 1808750 1 St.

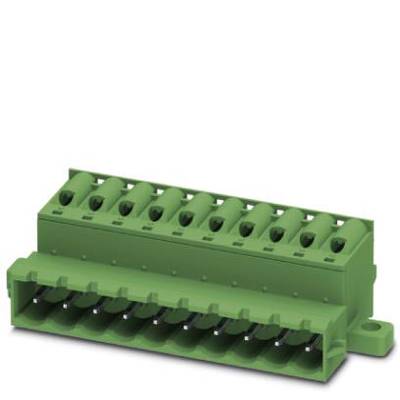

Grüner elektrischer Steckverbinderblock mit mehreren Anschlüssen zur Verbindung von Drähten oder Kabeln in elektrischen Schaltungen.

Abbildung ähnlich

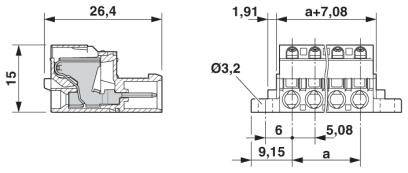

Technische Zeichnung eines Steckverbinders mit Bemaßungen: Breite 26,4 mm, Höhe 15 mm, Lochdurchmesser 3,2 mm, Rastermaß 5,08 mm.

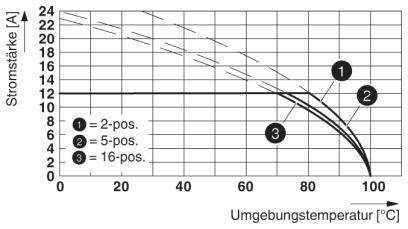

Diagramm eines Strombelastbarkeitsdiagramms: X-Achse zeigt Umgebungstemperatur (°C), Y-Achse zeigt Stromstärke (A). Drei Kurven für 2, 5 und 16-polige Verbindungen.

1/3

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Kabel

Bauform

Stecker

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Di., 6. Okt.

31 Stück

Anzahl

Stück

Gesamt (CHF 4.44 / Stück)

CHF 4.44

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 5

Technische Daten

Anzahl der Anschlüsse: 5
Nennquerschnitt: 2.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 4 kV
Stecksystem: CLASSIC COMBICON
Verriegelung: ohne
Anzahl der Potenziale: 5
Bauhöhe (Höhe ohne Lötpin): 15 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 8 N
Ziehkraft je Pol ca.: 6 N
Steckzyklen: 25

Produkt-Art: Stiftgehäuse-Kabel

Bauform: Stecker

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 5.08 mm

Polzahl Gesamt: 5

Breite: 38.62 mm

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 1 St.

AWG max.: 12

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 26.4 x 38.62 x 15 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1808750

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 320 V

Höhe: 15 mm

Länge: 26.4 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: FKICS 2,5/ 5-STD-5,08-RN

Polzahl: 5

Bemessungsspannung: 320 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209399 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 5.08 mm 1808750 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209399 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 5.08 mm 1808750 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Invertierter Stecker mit Stiftkontakten für fingerberührsichere Geräteausgänge oder fliegende Kabel-Kabel-Verbindungen. Intuitiv bedienbare Verriegelung schützt vor unbeabsichtigter Trennung. Mit MSTB 2,5-Familie kombinierbar.
