Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 5.08 mm 1842238 1 St.

Grüner Steckverbinderblock mit mehreren Anschlüssen, in einer Staffelung von drei Reihen angeordnet. Geeignet für elektronische Anwendungen.

Abbildung ähnlich

Diagramm zeigt Strom (I[A]) gegen Temperatur (θ[°C]) mit drei Kurven: 1=2-pos., 2=5-pos., 3=12-pos. Zeigt Abhängigkeit des Stroms von der Temperatur.

Diagramm zeigt Stromstärke gegen Umgebungstemperatur für 2, 5 und 12 Positionen. Höhere Anzahl Positionen verringert Stromstärke.

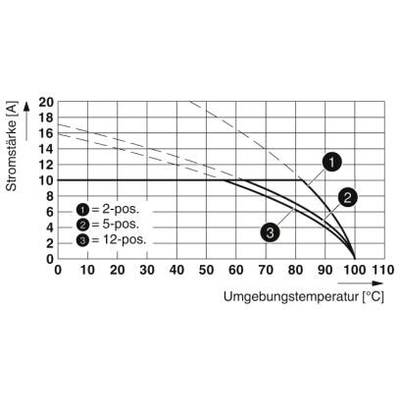

Diagramm zeigt Stromstärke gegen Umgebungstemperatur. Drei Kurven: '2-pos.', '5-pos.', '12-pos.' Verlauf: Stromstärke sinkt mit steigender Temperatur.

Diagramm zeigt Stromstärke (A) gegen Umgebungstemperatur (°C) mit drei Kurven für verschiedene Positionen (2-pos., 5-pos., 12-pos.). Die Stromstärke sinkt mit steigender Temperatur.

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven für 2-pos., 5-pos., 12-pos. Schalter. Abnahme mit steigender Temperatur.

Diagramm einer Stromstärke-Temperatur-Kurve mit drei Linien für verschiedene Positionen (2, 5, 12), x-Achse: Temperatur (°C), y-Achse: Stromstärke (A).

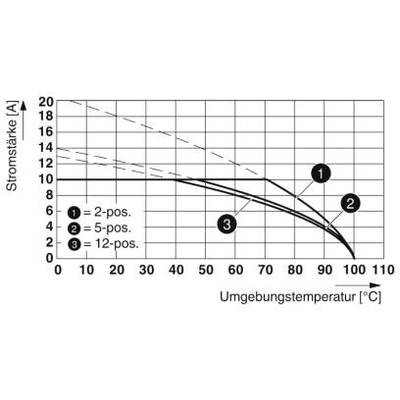

Diagramm zeigt die Beziehung zwischen Stromstärke (A) und Umgebungstemperatur (°C) für 2-, 5- und 12-polige Schaltungen. Stromstärke sinkt mit steigender Temperatur.

Diagramm zeigt Strom-Temperatur-Kennlinien für 2, 5 und 12 Positionen. Achsen sind Strom (I) in Ampere und Temperatur (Θ) in Grad Celsius.

1/9

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Kabel

Bauform

Stecker

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

39 Stück

Anzahl

Stück

Gesamt (CHF 2.68 / Stück)

CHF 4.09

-34 %

CHF 2.68

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattengrundleiste

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 4

Technische Daten

Anzahl der Anschlüsse: 8
Nennquerschnitt: 2.5 mm²
Stiftabmessungen: 1 x 1 mm
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 4 kV
Stecksystem: CLASSIC COMBICON
Verriegelung: ohne
Anzahl der Potenziale: 8
Bauhöhe (Höhe ohne Lötpin): 27,49 mm
Pinlänge: 3,8 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 8 N
Ziehkraft je Pol ca.: 6 N
Steckzyklen: 25
Frequenz: 10 - 150 - 10 Hz

Produkt-Art: Stiftgehäuse-Kabel

Bauform: Stecker

Anzahl Reihen: 2

RM: 5.08 mm

Polzahl Gesamt: 4

Breite: 22.87 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 1 St.

Abm.: (L x B x H) 20.1 x 22.87 x 31.29 mm

Anschluss: Print

Herst.-Teilenr.: 1842238

Herstellerfarbe: Grün

Isolationsmaterial: PBT

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Printseite: Zinn

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 320 V

Höhe: 31.29 mm

Länge: 20.1 mm

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: MDSTBW 2,5/ 4-G-5,08

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209466 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 5.08 mm 1842238 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209466 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 5.08 mm 1842238 1 St.

Beschreibung

Höchste Flexibilität im Gerätedesign - eine Grundleiste für Steckverbinder mit unterschiedlichen Anschlusstechniken. Einfacher Austausch der Leiterplatten durch steckbare Baugruppen. Bekanntes Montageprinzip erlaubt weltweiten Einsatz. Leiteranschluss in mehreren Etagen ermöglicht höhere Kontaktdichte.
