Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 18 Rastermaß: 5.08 mm 1825666 1 St.

Grüner, rechteckiger elektrischer Steckverbinder mit mehreren Anschlüssen und Schrauben zur Befestigung.

Abbildung ähnlich

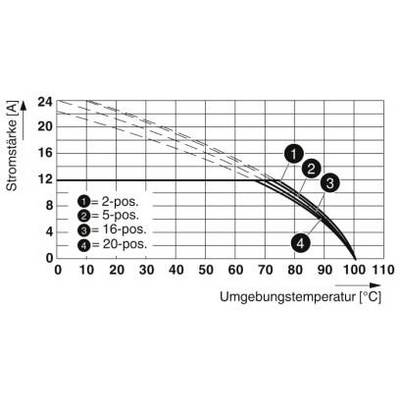

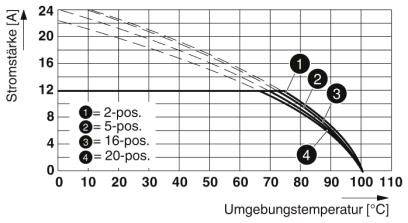

Diagramm der Stromstärke (A) je nach Umgebungstemperatur (°C) für 2-, 5-, 16- und 20-polige Verbindungen, sinkend mit steigender Temperatur.

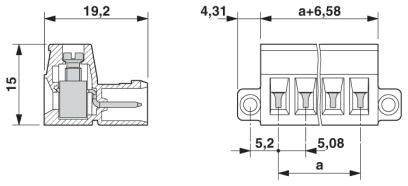

Technische Zeichnung eines Steckverbinders mit Maßen: 19,2 x 15 mm, Montageausschnitt 4,31 mm, Pin-Abstand 5,08 mm.

1/3

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Kabel

Bauform

Stecker

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

48 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 14.75 / Stück)

CHF 14.75

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 18

Technische Daten

Anzahl der Anschlüsse: 18
Nennquerschnitt: 2.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 4 kV
Stecksystem: CLASSIC COMBICON
Verriegelung: Gewindeflansch
Anzahl der Potenziale: 18
Bauhöhe (Höhe ohne Lötpin): 15 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 7 N
Ziehkraft je Pol ca.: 7 N
Steckzyklen: 25

Produkt-Art: Stiftgehäuse-Kabel

Bauform: Stecker

Anzahl Reihen: 1

Besonderheiten: mit Zughülse

RM: 5.08 mm

Polzahl Gesamt: 18

Breite: 101.56 mm

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 1 St.

AWG max.: 12

AWG min.: 24

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 19.2 x 101.56 x 15 mm

Anschluss: Schrauben

Gewinde-Maß: M3

Herst.-Teilenr.: 1825666

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 320 V

Höhe: 15 mm

Länge: 19.2 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: IC 2,5/18-STGF-5,08

Polzahl: 18

Bemessungsspannung: 320 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209450 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 18 Rastermaß: 5.08 mm 1825666 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209450 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 18 Rastermaß: 5.08 mm 1825666 1 St.

Beschreibung

Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Einfacher Austausch der Leiterplatten durch steckbare Baugruppen. Verschraubbarer Flansch für höchste mechanische Stabilität. Invertierter Stecker mit Stiftkontakten für fingerberührsichere Geräteausgänge oder fliegende Kabel-Kabel-Verbindungen. Mit MSTB 2,5-Familie kombinierbar. Geringe Erwärmung durch höchste Kontaktkraft.
