Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 14 Rastermaß: 5.08 mm 1825433 1 St.

Grüner elektrischer Steckverbinder mit mehreren Anschlussklemmen, die für sichere Drahtverbindungen verwendet werden.

Abbildung ähnlich

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven für 5-pois (1), 12-pois (2) und 16-pois (3). Nach rechts abfallend.

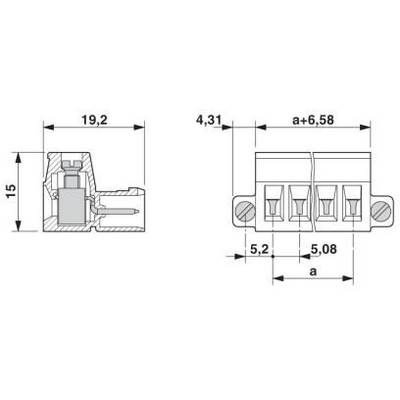

Technische Zeichnung einer Elektronikklemme mit Maßen: Höhe 15 mm, Breite 19,2 mm, und Detailansicht der Klemmenanordnung.

1/3

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Kabel

Bauform

Stecker

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

4 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 11.05 / Stück)

CHF 11.05

zzgl. MwSt.

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 14

Technische Daten

Anzahl der Anschlüsse: 14
Nennquerschnitt: 2.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 4 kV
Stecksystem: CLASSIC COMBICON
Verriegelung: Schraubflansch
Anzahl der Potenziale: 14
Bauhöhe (Höhe ohne Lötpin): 15 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 8 N
Ziehkraft je Pol ca.: 7 N
Steckzyklen: 25

Produkt-Art: Stiftgehäuse-Kabel

Bauform: Stecker

Anzahl Reihen: 1

Besonderheiten: mit Zughülse

RM: 5.08 mm

Polzahl Gesamt: 14

Breite: 81.24 mm

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 1 St.

AWG max.: 12

AWG min.: 24

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 19 x 81.24 x 15 mm

Anschluss: Schrauben

Gewinde-Maß: M3

Herst.-Teilenr.: 1825433

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 320 V

Höhe: 15 mm

Länge: 19 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: IC 2,5/14-STF-5,08

Polzahl: 14

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209449 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 14 Rastermaß: 5.08 mm 1825433 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209449 Phoenix Contact Stiftgehäuse-Kabel Polzahl Gesamt 14 Rastermaß: 5.08 mm 1825433 1 St.

Beschreibung

Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Einfacher Austausch der Leiterplatten durch steckbare Baugruppen. Verschraubbarer Flansch für höchste mechanische Stabilität. Invertierter Stecker mit Stiftkontakten für fingerberührsichere Geräteausgänge oder fliegende Kabel-Kabel-Verbindungen. Mit MSTB 2,5-Familie kombinierbar. Geringe Erwärmung durch höchste Kontaktkraft.
